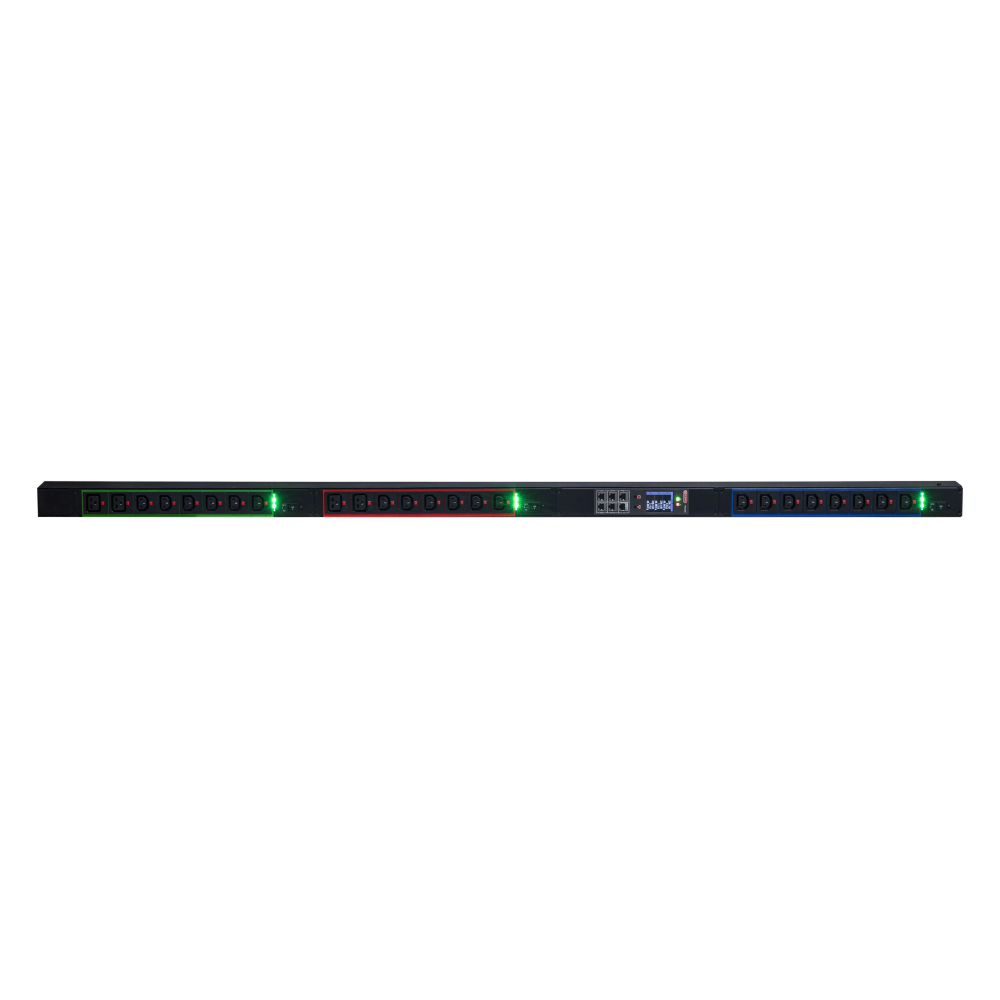

ELEMY iPDU-5916 Интеллектуальный блок распределения питания
Описание
Линейка интеллектуальных блоков распределения питания в вертикальном ZeroU исполнении.
Модели позволяют производить дистанционный мониторинг параметров электропитания и состояние микроклимата в телекоммуникационном шкафу. Дополнительно, обладают возможностью управления электропитанием на уровне группы розеток. Обеспечивают удобное и эффективное планирование энергопотребления.
Применение в инфраструктуре центров обработки данных и узлов связи, а также, в шкафах управления в составе комплексов АСУ ТП.
ELEMY iPDU-5916 Интеллектуальный блок распределения питания (панель дистрибуции питания) – микропроцессорное устройство, предназначенное для распределения питания по потребителям и мониторинга параметров электрической энергии, подаваемой к потребителям.
В зависимости от модификации и комплектации может иметь различный состав розеток и модулей мониторинга и управления.
Прибор может быть изготовлен в модификациях:
iPDU-593X -трехфазная модель с номинальным током 3*16A (суммарно до 48А).
iPDU-591X -однофазная модель с номинальным током 1*32A.
Модификации оснащаются входными кабелями с разъемами в соответствии с допустимыми нагрузками и количеством фаз в сети электропитания.
К выходам прибора оборудование подключается при помощи штатных кабелей из комплекта оборудования или, при необходимости, может быть заказан комплект кабелей подключения.м
Прибор может быть изготовлен в комплектациях по типу розеток:
iPDU-59Х1 – 6 розеток тип C19 и 36 розеток тип C13 без фиксатора кабеля.
iPDU-59Х2 – 6 розеток тип C19 и 18 розеток тип C13 с фиксатором кабеля.
iPDU-59Х3 – 24 розетки тип C13 с фиксатором кабеля.
iPDU-59Х4 – 42 розетки тип C13 без фиксатора кабеля.
iPDU-59Х5 – 3 розеток тип C19 и 21 розеток тип C13 с фиксатором кабеля.
iPDU-59Х6 – 12 розеток тип C19 и 30 розеток тип C13 без фиксатора кабеля.
Прибор может быть изготовлен в комплектациях по управлению розетками:
MS – включение-отключение каждой группы розеток (блока розеток).
OS – включение-отключение каждой розетки.
Прибор может быть изготовлен в комплектациях по мониторингу:
UM – мониторинг на уровне прибора (общий по входному питанию).
MM – мониторинг на уровне прибора и дополнительно каждого блока розеток.
OM – мониторинг на уровне прибора и дополнительно каждой отдельной розетки.
Суммарно обозначение модели выглядит как:
iPDU-5932 6C19L/18C13L MS/UM
Тип прибора: iPDU-59 (вертикальный прибор “0U” в различных модификациях)
Модификация прибора: 31 (трехфазный 3 с набором модулей розеток 2)
Комплект розеток: 6C19L/18C13L (6 розеток тип C19 с фиксатором кабеля “L” и 18 розеток тип C13 с фиксатором кабеля “L”).
Комплектация по управлению: MS – включение-отключение каждой группы розеток (блока розеток).
Комплектация по мониторингу: UM – мониторинг на уровне прибора (общий по входному питанию).
Для коммутации питания на каждую розетку применяются электромагнитные реле с двумя стабильными состояниями (бистабильные реле), что позволяет в значительной степени экономить энергию, потребляемую самим прибором.
Функция общего мониторинга на уровне прибора включает в себя измерение и контроль:
Напряжения на каждой фазе (фазное напряжение питания).
Ток, потребляемый нагрузкой по каждой фазе.
Полную, активную и реактивную мощность, потребляемую нагрузкой по каждой фазе.
Частоту напряжения по каждой фазе.
Коэффициент мощности (cos φ) по каждой фазе.
Учет потребленной электроэнергии по каждой фазе (технический).
Температуры и влажности воздуха двумя внешними датчиками.
Положение четырех внешних датчиков типа «сухой контакт».
Функция мониторинга дополнительно каждого блока розеток включает в себя измерение и контроль:
Ток, потребляемый нагрузкой по каждому блоку розеток.
Полную, активную и реактивную мощность, потребляемую нагрузкой по каждому блоку розеток.
Наличие напряжения на блоке розеток (контроль положения автомата).
Функция мониторинга дополнительно каждой отдельной розетки включает в себя измерение и контроль:
Ток, потребляемый нагрузкой по каждой розетке.
Полную, активную и реактивную мощность, потребляемую нагрузкой по каждой розетке.
Наличие напряжения на блоке розеток (контроль положения автомата).
В приборе предусмотрена возможность настройки уставок значений температуры, влажности и потребляемой мощности для дополнительной сигнализации о нештатных условиях. Сигнализация предусмотрена в виде индикации на приборе и отправки сообщений (трапов или событий) в систему мониторинга.
Управление производится через Web-интерфейс. Локальное управление с панели прибора не предусмотрено.
В модели предусмотрена возможность наблюдения за работой прибора и параметрами питающих сетей на встроенном дисплее или по сети Ethernet.
Наличие защитного автоматического выключателя на входе каждого блока розеток снижает вероятность полного отключения питания в стойке с оборудованием и защищает цепи прибора от повреждения при коротком замыкании в нагрузке или перегрузке.
Включенное положение автомата и наличие напряжения на розетках имеет визуальный контроль при помощи светодиодных индикаторов на каждом блоке розеток.
Режим нормальной работы и наличие активных аварий может быть визуально проконтролировано при помощи соответствующих светодиодных индикаторов на панели управления.
Ввод кабеля питания может быть развернут вниз или вперед устройства, возможны специальные модификации с вводным кабелем сверху устройства.
Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.
Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений настоящего Паспорта, Руководства по эксплуатации.
Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс-мажорных обстоятельств.
Гарантия не действует в случае:
нарушения правил транспортирования, хранения и эксплуатации, установленных настоящим Паспортом или Руководством по эксплуатации;
наличия значительных механических повреждений;
нарушения правил монтажа, подключения и обращения.
В случае отказа или не соответствия прибора технически данным во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию- изготовителю с указанием сведений о характере дефекта изделия. Предприятие – изготовитель рассматривает и удовлетворяет требования потребителя путем ремонта или замены оборудования на исправное.
Вы можете купить ELEMY iPDU-5916 Интеллектуальный блок распределения питания в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Модели позволяют производить дистанционный мониторинг параметров электропитания и состояние микроклимата в телекоммуникационном шкафу. Дополнительно, обладают возможностью управления электропитанием на уровне группы розеток. Обеспечивают удобное и эффективное планирование энергопотребления.
Применение в инфраструктуре центров обработки данных и узлов связи, а также, в шкафах управления в составе комплексов АСУ ТП.
ELEMY iPDU-5916 Интеллектуальный блок распределения питания (панель дистрибуции питания) – микропроцессорное устройство, предназначенное для распределения питания по потребителям и мониторинга параметров электрической энергии, подаваемой к потребителям.
Преимущества ELEMY iPDU-5916
- Минимальное пространство в IT-стойке: 0U 19″
- Широкий выбор конфигураций подключения нагрузки
- Возможность применения розеток с фиксацией кабеля
- Удаленный мониторинг параметров сети (общий по прибору)
- Дистанционное управление электропитанием по блоку (группе розеток) через встроенный Web-интерфейс
- Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP
- Управление устройством в интуитивно понятном web-интерфейсе

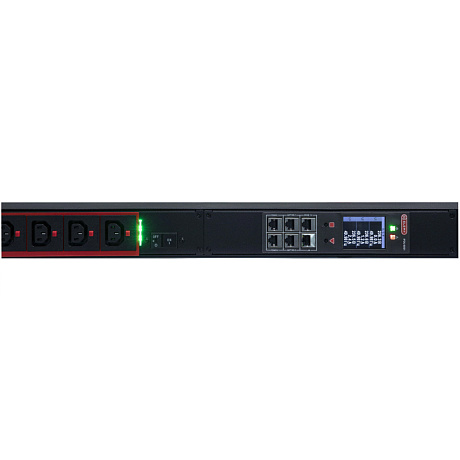

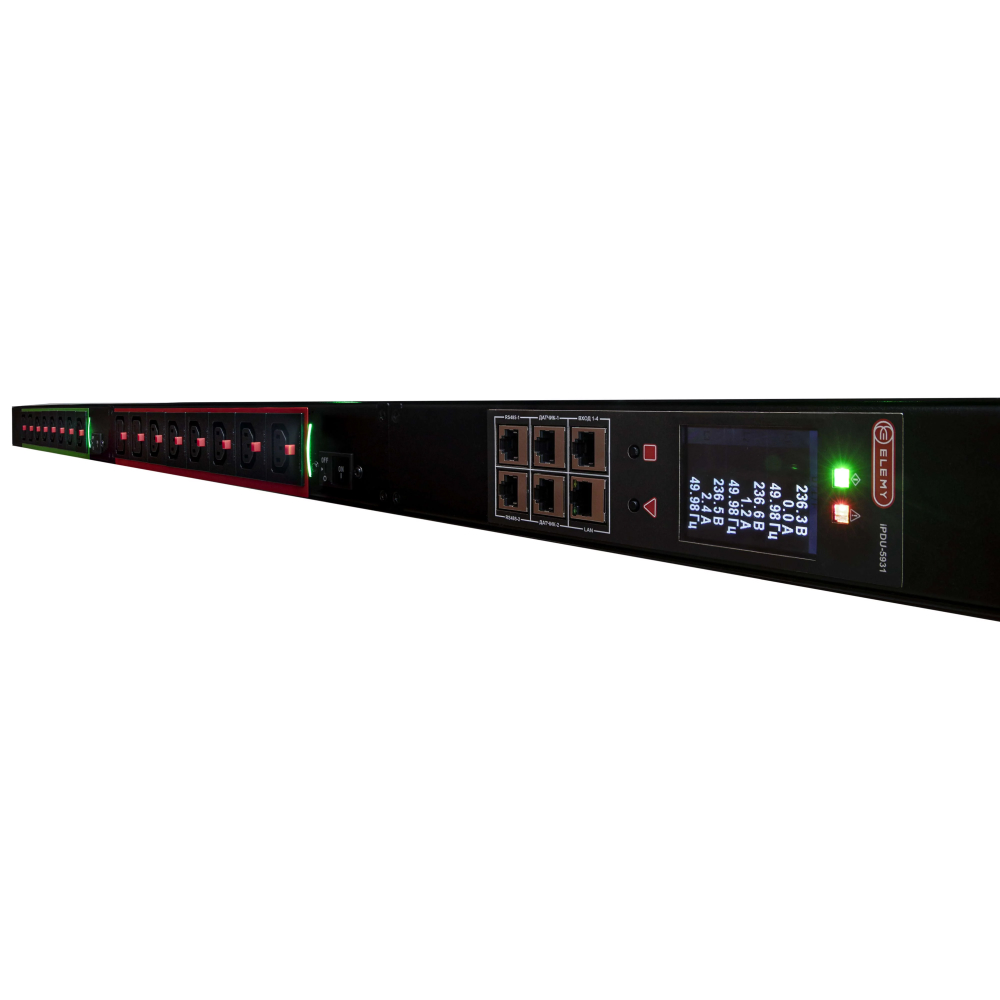

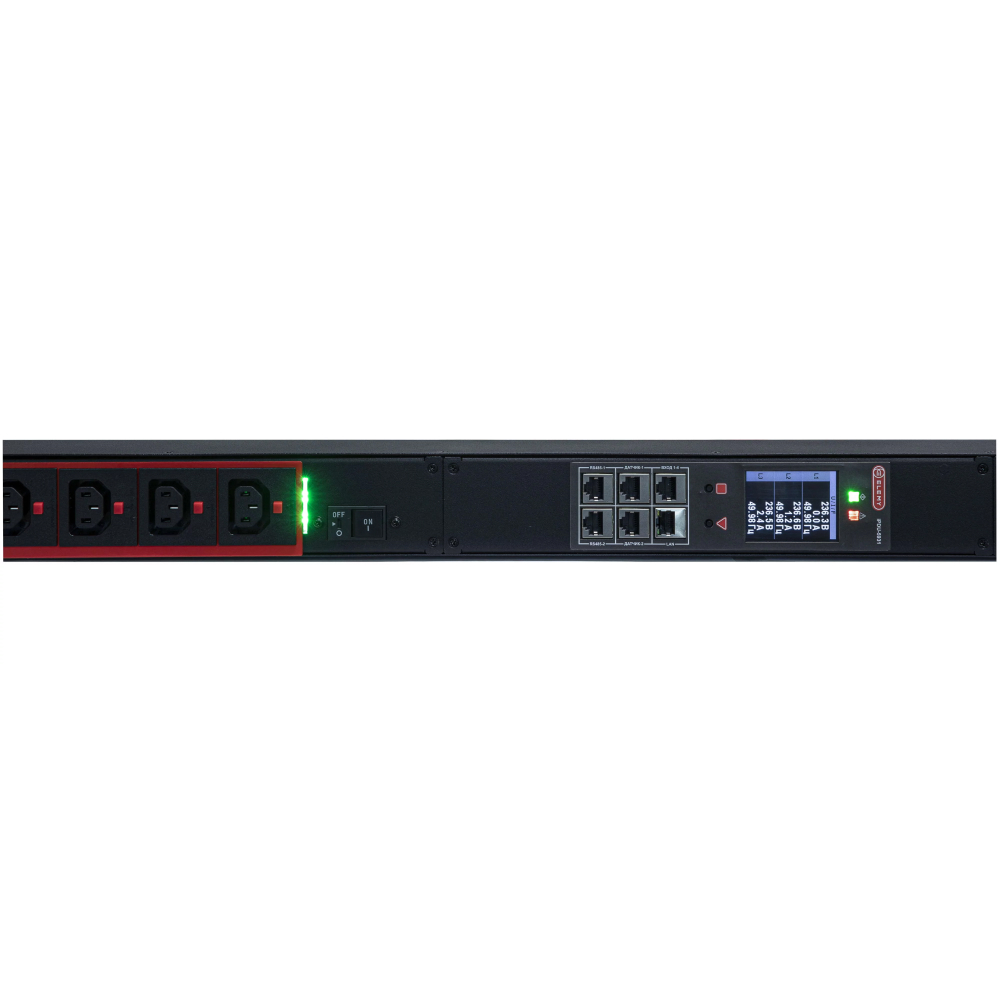

- Ключевые параметры сети выводятся на TFT-дисплей
- Мониторинг микроклимата в пространстве телекоммуникационного шкафа: (2) цифровой датчиков температуры/влажности
- Низкопрофильные автоматические выключатели с защитой от случайного выключения
- Крепление без использования инструмента на 19″ раму IT шкафов/стоек российских и иностранных производителей
- Возможность кастомизации под индивидуальные технические требования
Основные сведения ELEMY iPDU-5916
Прибор подключается к источнику питания (шине питания) при помощи вводного кабеля и распределяет энергию по розеткам установленных в корпусе прибора, объединенных в группы, защищаемые автоматическим выключателем.В зависимости от модификации и комплектации может иметь различный состав розеток и модулей мониторинга и управления.
Прибор может быть изготовлен в модификациях:
iPDU-593X -трехфазная модель с номинальным током 3*16A (суммарно до 48А).
iPDU-591X -однофазная модель с номинальным током 1*32A.
Модификации оснащаются входными кабелями с разъемами в соответствии с допустимыми нагрузками и количеством фаз в сети электропитания.
К выходам прибора оборудование подключается при помощи штатных кабелей из комплекта оборудования или, при необходимости, может быть заказан комплект кабелей подключения.м
Прибор может быть изготовлен в комплектациях по типу розеток:
iPDU-59Х1 – 6 розеток тип C19 и 36 розеток тип C13 без фиксатора кабеля.
iPDU-59Х2 – 6 розеток тип C19 и 18 розеток тип C13 с фиксатором кабеля.
iPDU-59Х3 – 24 розетки тип C13 с фиксатором кабеля.
iPDU-59Х4 – 42 розетки тип C13 без фиксатора кабеля.
iPDU-59Х5 – 3 розеток тип C19 и 21 розеток тип C13 с фиксатором кабеля.
iPDU-59Х6 – 12 розеток тип C19 и 30 розеток тип C13 без фиксатора кабеля.
Прибор может быть изготовлен в комплектациях по управлению розетками:
MS – включение-отключение каждой группы розеток (блока розеток).
OS – включение-отключение каждой розетки.
Прибор может быть изготовлен в комплектациях по мониторингу:
UM – мониторинг на уровне прибора (общий по входному питанию).
MM – мониторинг на уровне прибора и дополнительно каждого блока розеток.
OM – мониторинг на уровне прибора и дополнительно каждой отдельной розетки.
Суммарно обозначение модели выглядит как:
iPDU-5932 6C19L/18C13L MS/UM
Тип прибора: iPDU-59 (вертикальный прибор “0U” в различных модификациях)
Модификация прибора: 31 (трехфазный 3 с набором модулей розеток 2)
Комплект розеток: 6C19L/18C13L (6 розеток тип C19 с фиксатором кабеля “L” и 18 розеток тип C13 с фиксатором кабеля “L”).
Комплектация по управлению: MS – включение-отключение каждой группы розеток (блока розеток).
Комплектация по мониторингу: UM – мониторинг на уровне прибора (общий по входному питанию).
Для коммутации питания на каждую розетку применяются электромагнитные реле с двумя стабильными состояниями (бистабильные реле), что позволяет в значительной степени экономить энергию, потребляемую самим прибором.
Функция общего мониторинга на уровне прибора включает в себя измерение и контроль:
Напряжения на каждой фазе (фазное напряжение питания).
Ток, потребляемый нагрузкой по каждой фазе.
Полную, активную и реактивную мощность, потребляемую нагрузкой по каждой фазе.
Частоту напряжения по каждой фазе.
Коэффициент мощности (cos φ) по каждой фазе.
Учет потребленной электроэнергии по каждой фазе (технический).
Температуры и влажности воздуха двумя внешними датчиками.
Положение четырех внешних датчиков типа «сухой контакт».
Функция мониторинга дополнительно каждого блока розеток включает в себя измерение и контроль:
Ток, потребляемый нагрузкой по каждому блоку розеток.
Полную, активную и реактивную мощность, потребляемую нагрузкой по каждому блоку розеток.
Наличие напряжения на блоке розеток (контроль положения автомата).
Функция мониторинга дополнительно каждой отдельной розетки включает в себя измерение и контроль:
Ток, потребляемый нагрузкой по каждой розетке.
Полную, активную и реактивную мощность, потребляемую нагрузкой по каждой розетке.
Наличие напряжения на блоке розеток (контроль положения автомата).
В приборе предусмотрена возможность настройки уставок значений температуры, влажности и потребляемой мощности для дополнительной сигнализации о нештатных условиях. Сигнализация предусмотрена в виде индикации на приборе и отправки сообщений (трапов или событий) в систему мониторинга.
Управление производится через Web-интерфейс. Локальное управление с панели прибора не предусмотрено.
В модели предусмотрена возможность наблюдения за работой прибора и параметрами питающих сетей на встроенном дисплее или по сети Ethernet.
Наличие защитного автоматического выключателя на входе каждого блока розеток снижает вероятность полного отключения питания в стойке с оборудованием и защищает цепи прибора от повреждения при коротком замыкании в нагрузке или перегрузке.
Включенное положение автомата и наличие напряжения на розетках имеет визуальный контроль при помощи светодиодных индикаторов на каждом блоке розеток.
Режим нормальной работы и наличие активных аварий может быть визуально проконтролировано при помощи соответствующих светодиодных индикаторов на панели управления.
Ввод кабеля питания может быть развернут вниз или вперед устройства, возможны специальные модификации с вводным кабелем сверху устройства.
Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.
Гарантии изготовителя
Гарантийный срок эксплуатации устройства с момента начала использования составляет 12 месяцев или 18 месяцев со дня отгрузки потребителю.Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений настоящего Паспорта, Руководства по эксплуатации.
Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс-мажорных обстоятельств.
Гарантия не действует в случае:
нарушения правил транспортирования, хранения и эксплуатации, установленных настоящим Паспортом или Руководством по эксплуатации;
наличия значительных механических повреждений;
нарушения правил монтажа, подключения и обращения.
В случае отказа или не соответствия прибора технически данным во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию- изготовителю с указанием сведений о характере дефекта изделия. Предприятие – изготовитель рассматривает и удовлетворяет требования потребителя путем ремонта или замены оборудования на исправное.
Вы можете купить ELEMY iPDU-5916 Интеллектуальный блок распределения питания в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Спецификация
Электрические характеристики общие для модели:
Напряжение питания номинальное линейное, VAC*
400
Напряжение питания номинальное фазное (однофазное), VAC
230
Напряжение питания допустимое линейное, VAC*
180…450
Напряжение питания допустимое фазное (однофазное), VAC
100…264
Частота напряжения питания, Hz**
35…75
Потребляемая мощность максимальная, W
10
Электрическая прочность на открытых силовых контактах устройства, VDC
1500
Измеряемые параметры доступные для контроля пользователем
U(VAC), I(A), F(Hz)
Диапазон измеряемого напряжения фазного (однофазного), VAC (RMS
100…400
Диапазон измеряемого тока по каждой фазе, IAC (RMS)
0.05…40
Точность измерения напряжения, не хуже, %
1
Точность измерения тока, не хуже, %
1
Расчетные параметры доступные для контроля
пользователем***
пользователем***
P(W), Q(VAR), S(VA), E(kW*h)
Номинальные токи нагрузок для исполнения 3-х ф.:
Общий ток нагрузки для прибора, не более, А
3х16 (48)
Общий ток нагрузки для группы розеток, не более, А
16
Ток нагрузки для розетки стандарта IEE 60320 C13 не более, А
10
Ток нагрузки для розетки стандарта IEE 60320 C19 не более, А
16
Номинальные токи нагрузок для исполнения 1-но ф.:
Общий ток нагрузки для прибора, не более, А
32
Общий ток нагрузки для группы розеток, не более, А
16
Ток нагрузки для розетки стандарта IEE 60320 C13 не более, А
10
Ток нагрузки для розетки стандарта IEE 60320 C19 не более, А
16
Типы подключаемых кабелей:
Для разъема «Выход» стандарта IEE 60320 C13
Кабель с вилкой IEE 60320 C14 сечением не менее 0,75 мм2
Для разъема «Выход» стандарта IEE 60320 C19
Кабель с вилкой IEE 60320 C20 сечением не менее 1,5 мм
Для подключения разъема «Вход» стандарта IEC 60309 3P+N+E для трехфазного исполнения
Розетка (Socket) IEC 60309 3P+N+E и кабель сечением не менее 2,5 мм2
Для подключения разъема «Вход» стандарта IEC 60309 P+N+E для однофазного исполнения
Розетка (Socket) IEC 60309 P+N+E и
кабель сечением не менее 4 мм2
кабель сечением не менее 4 мм2
Длина штатного кабеля на входе питания, м
2,8
Возможности подключения к сети Ethernet:
Стандарт порта (тип)
IEEE 802.3i (10Base-Т)
Скорость передачи, Мbps
10
Максимальная длина сегмента, метры
100
Тип кабеля связи
FTP/UTP cat. 5
Протокол передачи данных
SNMP v.1,2, Modbus TCP, Web (HTTP)
Возможности мониторинга:
Количество дискретных входных сигналов (DIN), шт.
4
Тип дискретных входных сигналов
«сухой контакт»
Напряжение в цепи прохождения сигналов, VDC
12
Тип разъема для подключения дискретных входных сигналов
RJ-45 8P8C
Количество подключаемых внешних цифровых датчиков (DS)
2
Тип внешних цифровых датчиков
Температура + влажность
Протокол обмена данными с датчиками
Оригинальный (Elemy Connection)
Тип разъема для подключения внешних цифровых датчиков
RJ-45 8P8C
Общие эксплуатационные характеристики:
Диапазон температур при эксплуатации, °С
5…60
Относительная влажность воздуха, при температуре +25°С, не более, %
80
Диапазон температур хранения, без конденсации влаги, °C
-20…45
Вид климатического исполнения по ГОСТ 15150-69
УХЛ4
Степень защиты оболочки по ГОСТ 14254-2015
IP20
Тип корпуса
стальной, 0U
Масса прибора без упаковки кг, не более
8
Габаритные размеры без учета кабеля и ввода ВхШхГ, мм
1720х56х75
Средний срок службы, лет
10
Цвет (основной)
RAL 9005 (черный)
Цвет (дополнительный)
черный, красный, зеленый, синий
Комплект поставки
Блок распределения питания 1 шт.
Монтажный комплект:
– Винт М4 со сферической головкой, крест 2 шт.
– Ролик для навешивания на кабельную трассу 2 шт.
Комплект заземления:
– Винт М4х8 с полукруглой головкой 1 шт.
– Шайба зубчатая М4 1 шт.
Дополнительный монтажный комплект (опционально):
– Кронштейн для крепления к каркасу шкафа или направляющим 2 шт.
– Винт М4х8 с потайной головкой 4 шт.
Паспорт 1 шт.
Упаковка индивидуальная или групповая 1 шт
Монтажный комплект:
– Винт М4 со сферической головкой, крест 2 шт.
– Ролик для навешивания на кабельную трассу 2 шт.
Комплект заземления:
– Винт М4х8 с полукруглой головкой 1 шт.
– Шайба зубчатая М4 1 шт.
Дополнительный монтажный комплект (опционально):
– Кронштейн для крепления к каркасу шкафа или направляющим 2 шт.
– Винт М4х8 с потайной головкой 4 шт.
Паспорт 1 шт.
Упаковка индивидуальная или групповая 1 шт
Оплата и доставка
Оплата
Оплата для юридических лиц- безналичный расчет на основании выставленного счета поставщиком. Все необходимые документы (оригинал счета, товарная и налоговая накладные) будут доставлены вместе с заказом.
Банковские реквизиты:
ООО "ДЭНИТЕЛ"
Юридический адрес: 198152, г. Санкт-Петербург, ул. Краснопутиловская, д.69, литера А, помещ. 18-Н, ком. ОФИС 213А
ОГРН 1227800166560
ИНН 7805801239
КПП 780501001
Счёт получателя 40702 810 3 9016 0003987
Банк получателя ПАО "БАНК "САНКТ-ПЕТЕРБУРГ"
Кор. Счёт 30101 810 9 0000 0000790
БИК 044030790
Оплата для физических лиц осуществляется банковской картой при оформлении заявки у менеджера на покупку.
Оплата с использованием банковских карт следующих платёжных систем:
МИР;
VISA International;
Mastercard Worldwide.
Способ оплаты дополнительно может быть согласован при оформлении заявки на покупку.
Доставка
Для Вашего удобства мы предлагаем несколько способов доставки на выбор.
- Самовывоз. Вы всегда можете отказаться от нашей доставки и забрать заказ своей транспортной компанией.
- Доставка по России.
- Доставка за пределы России.
Доставка осуществляется с помощью транспортных компаний:
ТК «Деловые линии»
Сайт: Грузоперевозки Москва и Россия - транспортная компания Деловые Линии (dellin.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
Грузы от 0.5 кг до 3000+ кг
ТК «Курьер Сервис Экспресс»
Сайт: Курьерская служба доставки посылок — официальный сайт КСЭ (cse.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «ПЭК»
Сайт: Грузоперевозки по Москве, области и РФ | Транспортная компания ПЭК (pecom.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «СДЭК»
Сайт : СДЭК — услуги курьерской службы для частных лиц (cdek.ru)
Срок доставки: 3-6 дней в зависимости от региона.
Расчет стоимости: Калькулятор
Статус доставки: Отследить посылку
Более подробную информацию по возможности и стоимости доставки уточняйте у менеджеров компании DENITEL
+7 (812) 200-50-76
Техническая поддержка
Гарантия на товар
Сервисное сопровождение
Собственный склад
