ELEMY iPDU-1502 Интеллектуальный блок распределения питания
Описание

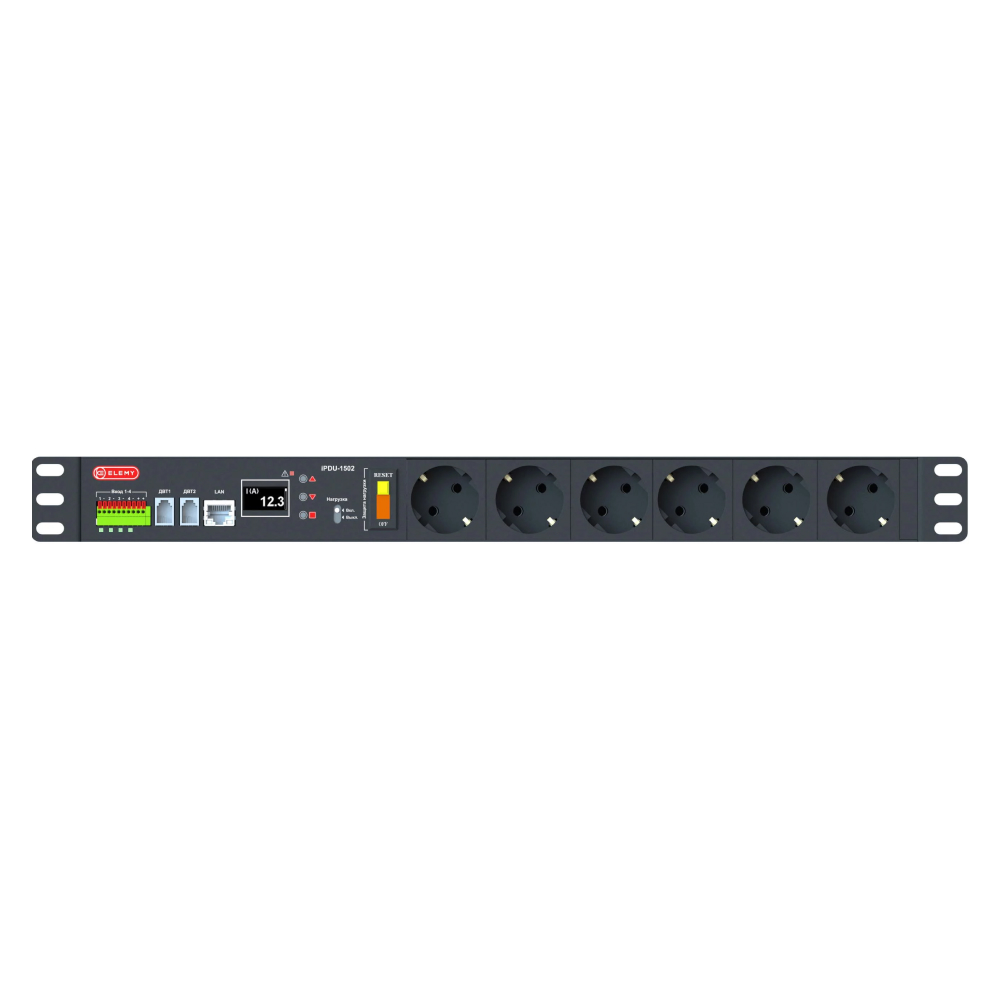

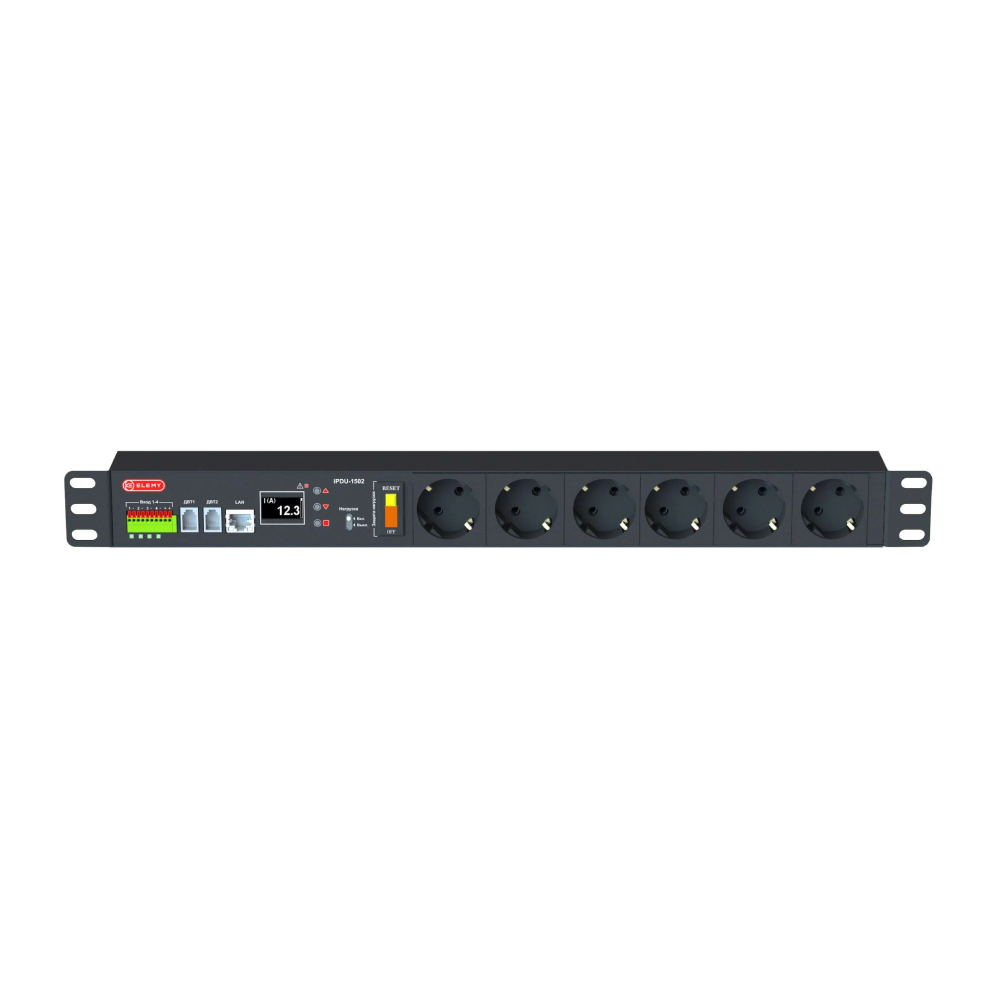

Интеллектуальный блок распределения питания в горизонтальном 1U исполнении.
Модель позволяет производить дистанционный мониторинг параметров электропитания и состояния микроклимата в телекоммуникационном шкафу. Дополнительно, обладает возможностью управления электропитанием на уровне группы розеток. Обеспечивают удобное и эффективное планирование энергопотребления.
Применение в инфраструктуре центров обработки данных и узлов связи, а также, в шкафах управления в составе комплексов АСУ ТП.
Интеллектуальный блок распределения питания ELEMY iPDU-1502 предназначен для дистанционного мониторинга параметров электропитания и состояния микроклимата в телекоммуникационном шкафу.
Мониторинг электрической сети производится на уровне прибора (общий по входному питанию).
Управление питанием розеток производится общим реле (отключаются/включаются все розетки одновременно).
Прибор обеспечивает дополнительные сервисные функции мониторинга: датчики температуры и влажности (2шт.), датчики сухой контакт (4 шт.). Штатные датчики температуры и влажности типа DWS имеют свой уникальный протокол обмена данными, датчики сторонних производителей применены быть не могут.
Функция общего мониторинга электрической сети на уровне прибора включает в себя измерение и контроль:
Напряжения в сети питания.
Ток, потребляемый нагрузкой.
Полную, активную и реактивную мощность, потребляемую нагрузкой.
Частоту напряжения в сети.
Коэффициент мощности (cos φ).
Учет потребленной электроэнергии (технический).
Дополнительные сервисные функции мониторинга включают в себя измерение и контроль:
Температуры и влажности или только температуры воздуха двумя внешними цифровыми датчиками.
Положение четырех внешних датчиков типа «сухой контакт» любого назначения.
Прибор комплектуется розетками под «Евровлку» Schuko. Вводной кабель прибора имеет на конце вилку типа Schuko.
В приборе предусмотрена возможность настройки уставок значений температуры, влажности и потребляемой мощности для дополнительной сигнализации о нештатных условиях. Сигнализация предусмотрена в виде индикации на приборе и отправки сообщений (трапов или событий) в систему мониторинга.
В модели предусмотрена возможность наблюдения за работой прибора и параметрами питающих сетей на встроенном дисплее или по сети Ethernet.
Управление производится через Web-интерфейс. Локальное управление с панели прибора не предусмотрено.
Наличие защитного теплового выключателя на входе группы розеток снижает вероятность полного отключения питания в стойке с оборудованием и защищает цепи прибора от повреждения при коротком замыкании в нагрузке или перегрузке.

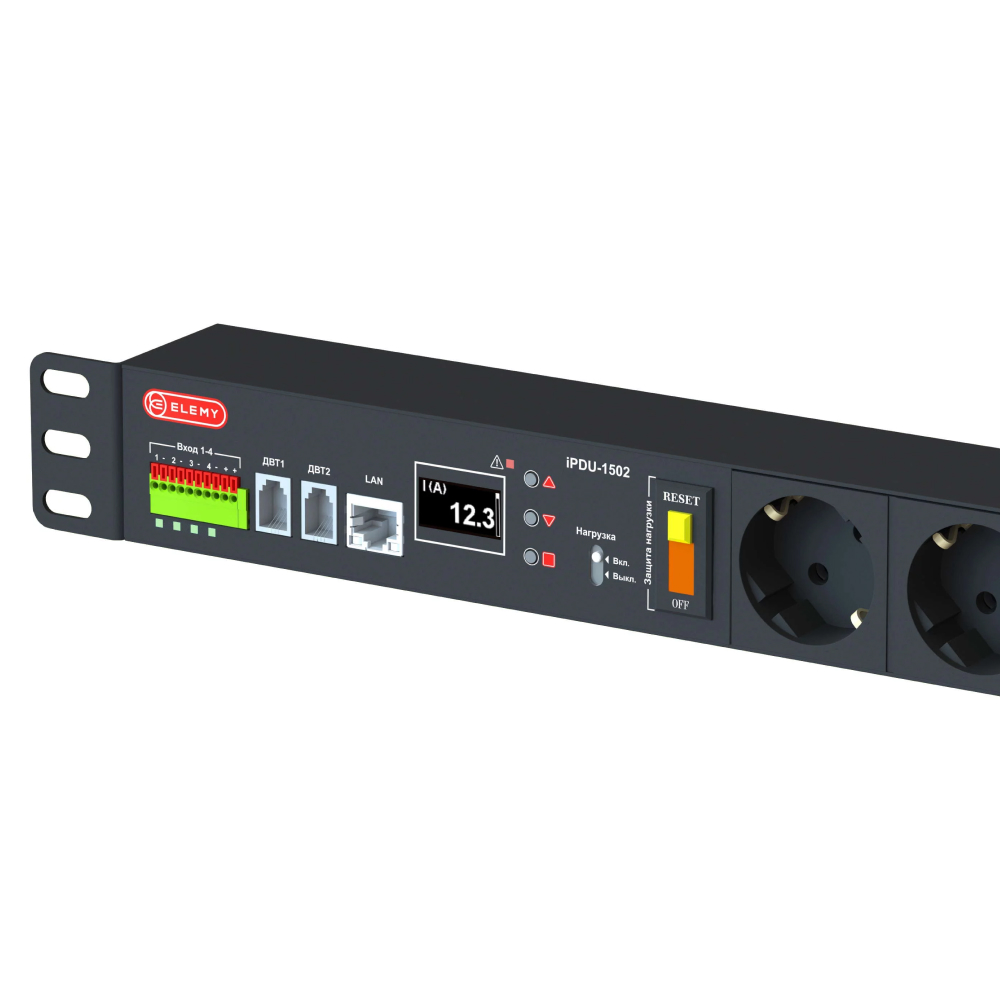

Включенное положение выключателя и наличие напряжения на розетках имеет визуальный контроль при помощи световой индикации в тепловом выключателе.
Режим нормальной работы и наличие активных нештатных режимов может быть визуально проконтролировано при помощи соответствующего светодиодного индикатора на панели управления.
Рекомендуется для применения в шкафах с телекоммуникационным, вычислительным оборудованием, другим электронным оборудованием, требующим постоянного наблюдения за режимом их питания, в том числе на удаленных объектах без постоянного присутствия персонала, на объектах с нестабильным питающим напряжением (функция измерения сетевого напряжения). Может быть использован для разграничения потребляемой энергии между потребителями различных сервисов или подразделений.
Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений настоящего Паспорта, Руководства по эксплуатации.
Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс-мажорных обстоятельств.
Гарантия не действует в случае:
нарушения правил транспортирования, хранения и эксплуатации, установленных настоящим Паспортом или Руководством по эксплуатации;
наличия значительных механических повреждений;
нарушения правил монтажа, подключения и обращения.
В случае нарушения работоспособности устройства или ухудшения его технических данных во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию-изготовителю с указанием сведений о характере дефекта изделия. Предприятие-изготовитель рассматривает и удовлетворяет требования потребителя в соответствии с действующим законодательством при наличии данного Паспорта и Руководства по эксплуатации.
Вы можете купить ELEMY iPDU-1502 Интеллектуальный блок распределения питания в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Модель позволяет производить дистанционный мониторинг параметров электропитания и состояния микроклимата в телекоммуникационном шкафу. Дополнительно, обладает возможностью управления электропитанием на уровне группы розеток. Обеспечивают удобное и эффективное планирование энергопотребления.
Применение в инфраструктуре центров обработки данных и узлов связи, а также, в шкафах управления в составе комплексов АСУ ТП.
Интеллектуальный блок распределения питания ELEMY iPDU-1502 предназначен для дистанционного мониторинга параметров электропитания и состояния микроклимата в телекоммуникационном шкафу.
Преимущества ELEMY iPDU-1502
- Минимальное пространство в IT-стойке: 1U 19″
- Удаленный мониторинг параметров сети (общий по прибору)
- Дистанционное управление электропитанием по блоку (группе розеток) через встроенный Web-интерфейс
- Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP
- Управление устройством в интуитивно понятном web-интерфейсе
- Ключевые параметры сети выводятся на TFT-дисплей
- Мониторинг микроклимата в пространстве телекоммуникационного шкафа: (2) цифровой датчиков температуры/влажности
- Защита от перегрузки и короткого замыкания; выходы защищены термопредохранителем
- Возможность кастомизации под индивидуальные технические требования
Основные сведения о ELEMY iPDU-1502
Интеллектуальный блок распределения питания (панель дистрибуции питания) – микропроцессорное устройство, предназначенное для распределения питания по потребителям и мониторинга параметров электрической энергии, подаваемой к потребителям. Прибор подключается к источнику питания (шине питания) при помощи вводного кабеля и распределяет энергию по розеткам, установленным в корпусе прибора. Розетки объединены в одну группу, защищены тепловым выключателем с ручным возвратом.Мониторинг электрической сети производится на уровне прибора (общий по входному питанию).
Управление питанием розеток производится общим реле (отключаются/включаются все розетки одновременно).
Прибор обеспечивает дополнительные сервисные функции мониторинга: датчики температуры и влажности (2шт.), датчики сухой контакт (4 шт.). Штатные датчики температуры и влажности типа DWS имеют свой уникальный протокол обмена данными, датчики сторонних производителей применены быть не могут.
Функция общего мониторинга электрической сети на уровне прибора включает в себя измерение и контроль:
Напряжения в сети питания.
Ток, потребляемый нагрузкой.
Полную, активную и реактивную мощность, потребляемую нагрузкой.
Частоту напряжения в сети.
Коэффициент мощности (cos φ).
Учет потребленной электроэнергии (технический).
Дополнительные сервисные функции мониторинга включают в себя измерение и контроль:
Температуры и влажности или только температуры воздуха двумя внешними цифровыми датчиками.
Положение четырех внешних датчиков типа «сухой контакт» любого назначения.
Прибор комплектуется розетками под «Евровлку» Schuko. Вводной кабель прибора имеет на конце вилку типа Schuko.
В приборе предусмотрена возможность настройки уставок значений температуры, влажности и потребляемой мощности для дополнительной сигнализации о нештатных условиях. Сигнализация предусмотрена в виде индикации на приборе и отправки сообщений (трапов или событий) в систему мониторинга.
В модели предусмотрена возможность наблюдения за работой прибора и параметрами питающих сетей на встроенном дисплее или по сети Ethernet.
Управление производится через Web-интерфейс. Локальное управление с панели прибора не предусмотрено.
Наличие защитного теплового выключателя на входе группы розеток снижает вероятность полного отключения питания в стойке с оборудованием и защищает цепи прибора от повреждения при коротком замыкании в нагрузке или перегрузке.
Включенное положение выключателя и наличие напряжения на розетках имеет визуальный контроль при помощи световой индикации в тепловом выключателе.
Режим нормальной работы и наличие активных нештатных режимов может быть визуально проконтролировано при помощи соответствующего светодиодного индикатора на панели управления.
Рекомендуется для применения в шкафах с телекоммуникационным, вычислительным оборудованием, другим электронным оборудованием, требующим постоянного наблюдения за режимом их питания, в том числе на удаленных объектах без постоянного присутствия персонала, на объектах с нестабильным питающим напряжением (функция измерения сетевого напряжения). Может быть использован для разграничения потребляемой энергии между потребителями различных сервисов или подразделений.
Гарантии изготовителя
Гарантийный срок эксплуатации устройства с момента начала использования составляет 12 месяцев или 18 месяцев со дня отгрузки потребителю.Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений настоящего Паспорта, Руководства по эксплуатации.
Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс-мажорных обстоятельств.
Гарантия не действует в случае:
нарушения правил транспортирования, хранения и эксплуатации, установленных настоящим Паспортом или Руководством по эксплуатации;
наличия значительных механических повреждений;
нарушения правил монтажа, подключения и обращения.
В случае нарушения работоспособности устройства или ухудшения его технических данных во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию-изготовителю с указанием сведений о характере дефекта изделия. Предприятие-изготовитель рассматривает и удовлетворяет требования потребителя в соответствии с действующим законодательством при наличии данного Паспорта и Руководства по эксплуатации.
Вы можете купить ELEMY iPDU-1502 Интеллектуальный блок распределения питания в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Спецификация
Электрические характеристики общие для модели:
Напряжение питания номинальное, VAC
230
Напряжение питания допустимое, VAC
85…264
Частота напряжения питания, Hz
35…75
Потребляемая мощность максимальная, W
3
Электрическая прочность на открытых силовых контактах устройства, VDC
1500
Измеряемые параметры доступные для контроля пользователем
U(VAC), I(A), F(Hz)
Диапазон измеряемого напряжения фазного (однофазного), VAC (RMS)
100…260
Диапазон измеряемого тока по каждой фазе, IAC (RMS)
0.05…20
Точность измерения напряжения, не хуже, %
1,5
Точность измерения тока, не хуже, %
1,5
Расчетные параметры доступные для контроля пользователем*
P(W), Q(VAR), S(VA), E(kW*h)
Номинальные токи нагрузок:
Общий ток нагрузки для прибора, не более, А
15
Ток нагрузки для каждой розетки, не более, А
10
Типы подключаемых кабелей:
Для разъема «Выход» стандарта CEE 7/3 Schuko
Кабель с вилкой CEE 7/4 Schuko сечением не менее 0,75 мм2
Для подключения разъема «Вход» стандарта ICEE 7/4 Schuko
Розетка CEE 7/3 Schuko и кабель
сечением не менее 1,0 мм2
сечением не менее 1,0 мм2
Длина штатного кабеля на входе питания, м
1.8
Возможности подключения к сети Ethernet:
Стандарт порта (тип)
IEEE 802.3i (10Base-Т)
Скорость передачи, Мbps
10
Максимальная длина сегмента, метры
100
Тип кабеля связи
FTP/UTP cat. 5
Протокол передачи данных
SNMP v.1,2, Modbus TCP, Web (HTTP)
Возможности мониторинга:
Количество дискретных входных сигналов (DIN), шт.
4
Тип дискретных входных сигналов
«сухой контакт»
Напряжение в цепи прохождения сигналов, VDC
12
Тип разъема для подключения дискретных входных сигналов
RJ-45 8P8C
Количество подключаемых внешних цифровых датчиков (DWS)
2
Тип внешних цифровых датчиков
Температура + влажность/температура
Протокол обмена данными с датчиками
Оригинальный (Elemy Connection)
Тип разъема для подключения внешних цифровых датчиков
RJ-11 6P4C
Тип дисплея
монохромный 1,0 дюйм OLED
Общие эксплуатационные характеристики:
Диапазон температур при эксплуатации, °С
5…60
Относительная влажность воздуха, при температуре +25°С, не более, %
80
Диапазон температур хранения, без конденсации влаги, °C
-20…45
Вид климатического исполнения по ГОСТ 15150-69
УХЛ4
Степень защиты оболочки по ГОСТ 14254-2015
IP20
Тип корпуса
алюминий/сталь, 1U 19”
Масса прибора без упаковки кг, не более
0,8
Габаритные размеры без учета кабеля и ввода ВхШхГ, мм
45х490х45
Средний срок службы, лет
10
Цвет
RAL 9005 (черный)
Комплект поставки
- Блок распределения питания iPDU-1502 1 шт.
- Внешний датчик влажности и температуры (опционально) 1/2 шт.
- Паспорт (Руководство по эксплуатации) 1 шт.
- Упаковка индивидуальная или групповая 1 шт.
