ELEMY CCU-1002/16 контроллер мониторинга и управления

Контроллер мониторинга и управления ELEMY CCU-1002/16 – устройство, предназначенное для контроля и поддержания микроклимата во внутреннем пространстве телекоммуникационного шкафа или шкафа другого подобного назначения, а также удаленного мониторинга температуры и влажности, напряжения, состоянии оборудования в шкафу, положении дверей, и удаленного управления отдельными элементами и приборами в шкафу.

• Модернизация модели CCU-1001;
• Минимальное пространство в IT-стойке: 1U 19″;
• Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP;
• Управление устройством с лицевой панели и в web-интерфейсе;
• Количество внутренних датчиков температуры/влажности: 1, разъем RJ-11 6P4C, протокол ELEMY;
• Количество внешних датчиков температуры/влажности: 2, разъем RJ-11 6P4C, протокол ELEMY;
• Мониторинг датчиков и дополнительного оборудования: 16, дискретные входы;
• Управление внешними устройствами: 8, дискретные выходы;
• Безопасный холодный старт подключаемого оборудования;
• Управление дополнительным освещением;
• Защита от перегрузки и короткого замыкания; выходы защищены термопредохранителем
• Управляемая нагрузка: 10 А / 2200 VА;
• Температура эксплуатации: -60°С ÷ +80 °С.

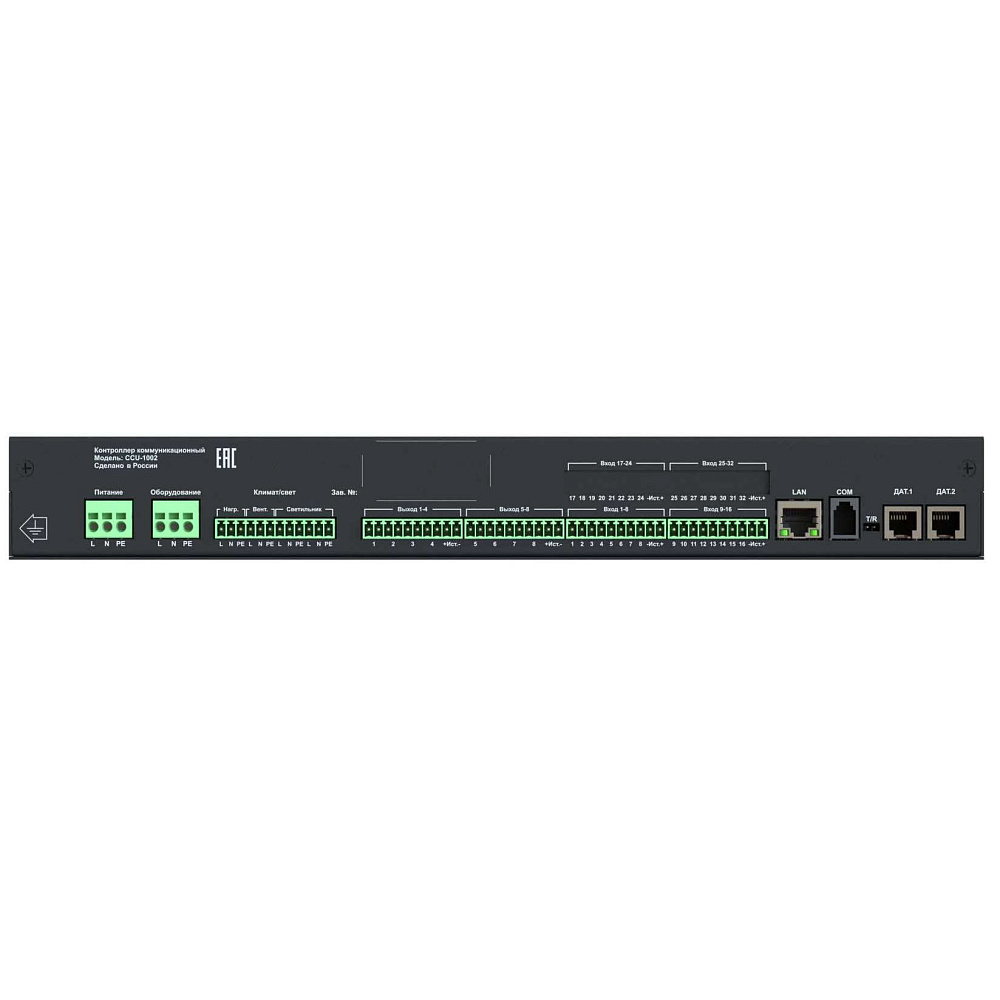

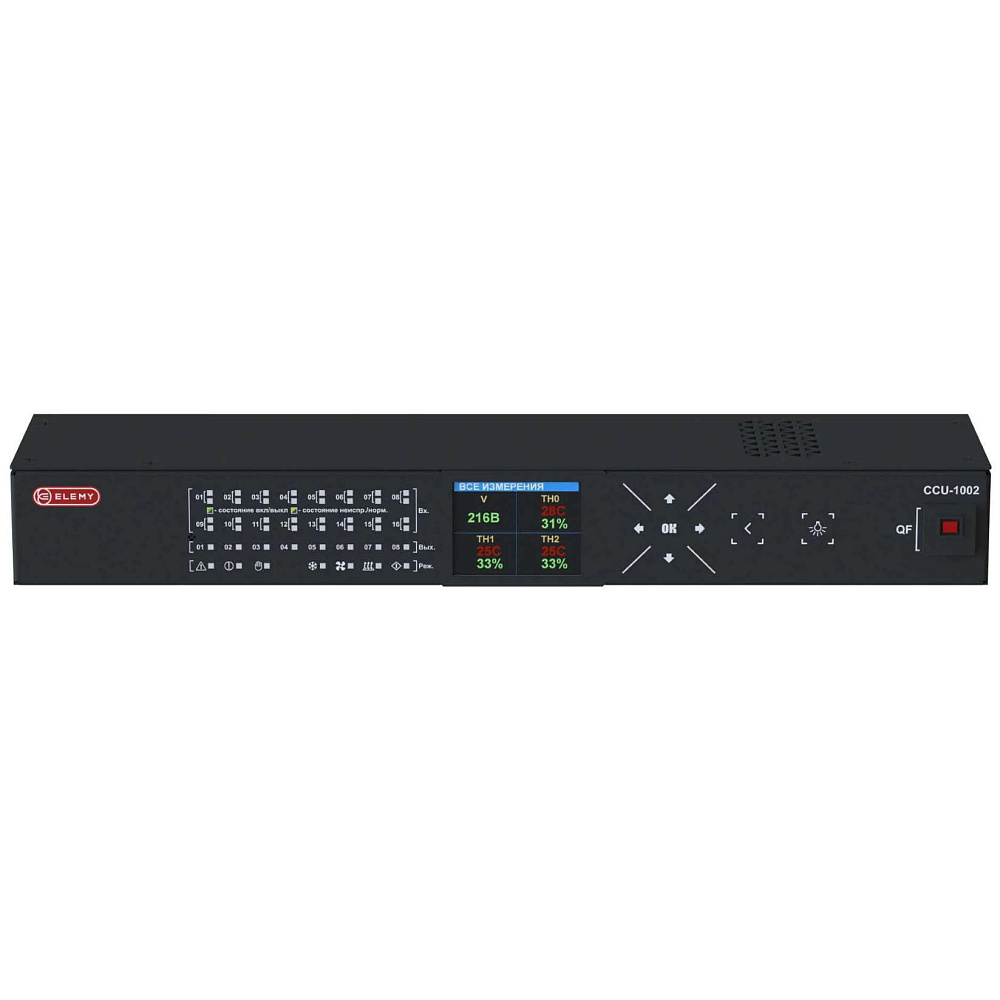

ELEMY CCU-1002/16 контроллер мониторинга и управления – микропроцессорное устройство, предназначенное контроля и поддержания микроклимата во внутреннем пространстве телекоммуникационного шкафа или шкафа другого подобного назначения, а также удаленного информирования пользователя о состоянии оборудования в шкафу, положении дверей, удаленного управления отдельными элементами и приборами в шкафу.

Контроллер защищает оборудование шкафа от выхода из строя по причине неблагоприятных климатических условий, управляя электропитанием установленного оборудования и работой источников бесперебойного питания. Контроллер способен отключать устройства поддержания климата при исчезновении внешнего питания и перехода на питание от ИБП.

Контроллер передает данные в систему мониторинга по сети Ethernet. Используются протоколы SNMP и Modbus-TCP и предоставляет доступ к информации и управлению через встроенный Web-интерфейс.

Контроллер имеет встроенную наглядную световую индикацию состояния внешних сигналов и графический дисплей для отображения и редактирования настроек, индикации измеряемых параметров.

Управление контроллером осуществляется локально со встроенной шестикнопочной клавиатуры или удаленно, через Web-интерфейс.

Рекомендуется для применения в шкафах с телекоммуникационным, вычислительным оборудованием, другим электронным или любым аналогичным оборудованием, чувствительным к окружающей температуре. А также в шкафах с оборудованием, имеющим в качестве сигнальных выходов только сухие контакты, на удаленных объектах без постоянного присутствия персонала, в том числе на объектах с нестабильным питающим напряжением (встроена функция измерения сетевого напряжения).

Внесенные изменения в модель

• Изменен тип внешних подключаемых датчиков влажности и температуры. Теперь применяются более стабильные датчики с фирменным проприетарным протоколом и интерфейсом, с более надежным, удобным и привычным разъемом подключения (RJ-11 6P4C), работающие на большей длине провода. Номенклатура датчиков в дальнейшем будет расширяться и актуализироваться. Пользователь сможет подключить новые датчики к уже эксплуатируемым приборам обновив программное обеспечение контроллера.
• Датчики влажности и температуры теперь имеют гальваническую развязку, как и другие порты (входы/выходы).
• Повышена стабильность работы прибора в условиях неблагоприятной электромагнитной обстановки, в том числе с учетом опыта испытаний на ЭМС в соответствии с требованиями Росатома.
• Увеличена мощность встроенного источника питания внешних сигнальных цепей. Теперь суммарно можно подключить к цепям управления до 4-х Вт нагрузки (24VDC 160mA).
• Ключи управления нагревателем и вентилятором заменяются с чисто электронных на комбинированные (гибридные). Теперь исключено лишнее выделение тепла электронными ключами и в тоже время нет повышенного износа контактов реле при частой коммутации выходов питания нагревателя и вентилятора.

ELEMY CCU-1002/16 позволяет
Обеспечить поддержание необходимого климата в шкафу или помещении, путем управления системами обогрева/вентиляции/кондиционирования.
Удаленно наблюдать за параметрами микроклимата от трех датчиков влажности и температуры (внутренний и два внешних), уровнем напряжения в питающей сети, состоянием оборудования контролируемого объекта по сигнальным контактам.
Управлять питанием оборудования, подключенного через контроллер, в автоматическом режиме или удаленно, в том числе ИБП.
Управлять отдельными элементами шкафа, при помощи сухих контактов удаленно или по заданному алгоритму.
Организовать освещение в шкафу с автоматическим, при открывании дверей, и ручным включением/отключением света.
Для управления освещением и для мониторинга состояния открытия двери или дверей, в случае шкафа с двумя дверями, использовать по одному датчику на каждой двери.

ELEMY CCU-1002/16 обеспечивает
Измерение влажности и температуры окружающего воздуха одновременно тремя датчиками: одним встроенным в корпус прибора и двумя внешними, подключаемыми пользователем, и возможность локального и удаленного наблюдения за показаниями;
Поддержание заданных параметров микроклимата в шкафу/помещении на основании данных с двух датчиков влажности и температуры: встроенного и/или внешнего.
Управление климатической системой шкафа мощностью до 1000Вт (нагревателем, вентилятором или кондиционером) непосредственно встроенными ключами, поддерживая значения температуры и влажности в заданном диапазоне;
Измерение действующего значения напряжения в питающей сети и возможность локального или удаленного наблюдения за ним;
Автоматическое отключение и включение питания нагрузки (защищаемого оборудования) мощностью до 2000Вт непосредственно встроенным реле, по заданным пользователем уставкам температуры и влажности или удаленно вручную;
Автоматическое отключение и включение источника бесперебойного питания (ИБП) подачей команды по цепи EPO, по заданным пользователем уставкам температуры и влажности или удаленно вручную;
Автоматическое отключение питания нагревателя и вентилятора по внешнему сигналу (например, при переходе на питание от ИБП для экономии заряда батарей)
Контроль состояния до 16-ти сигнальных контактов (16 дискретных входов) в том числе их несоответствие нормальному состоянию, заданному пользователем;
Возможность расширения емкости дискретных входов до 32-х (в условиях сервисной службы или самостоятельно, по истечении гарантийного срока)
Выдачу до 8-ми управляющих сигналов в ручном или автоматическом режиме по заданному алгоритму (например, отключение ИБП или сигнал на внешнюю панель сигнализации о выходе температуры за уставки и др.)

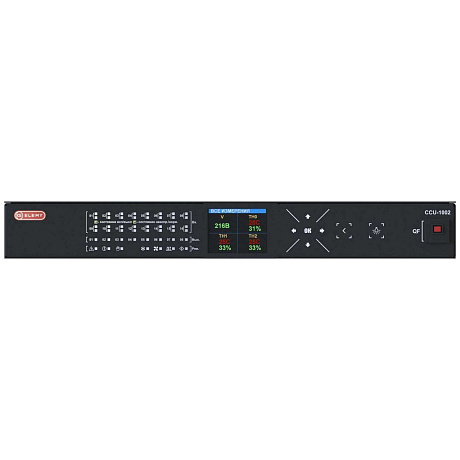

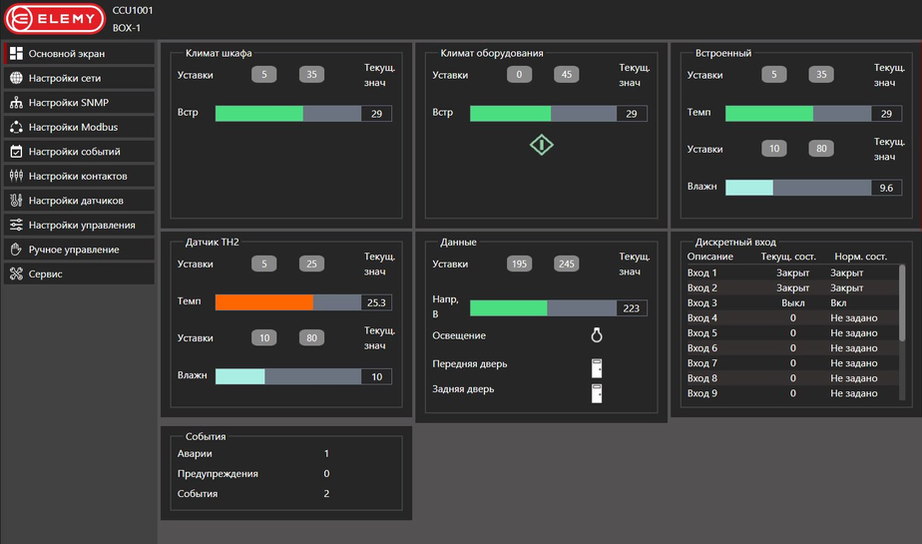

Встроенный графический дисплей и кнопочная клавиатура ELEMY CCU-1002/16 позволяют во время эксплуатации
отобразить текущие измерения температуры и влажности от всех трех датчиков;
отобразить текущие измерения сетевого напряжения;
отобразить текущие настройки уставок температуры и влажности и изменить их;
отобразить текущие настройки подключения по локальной сети изменить их.

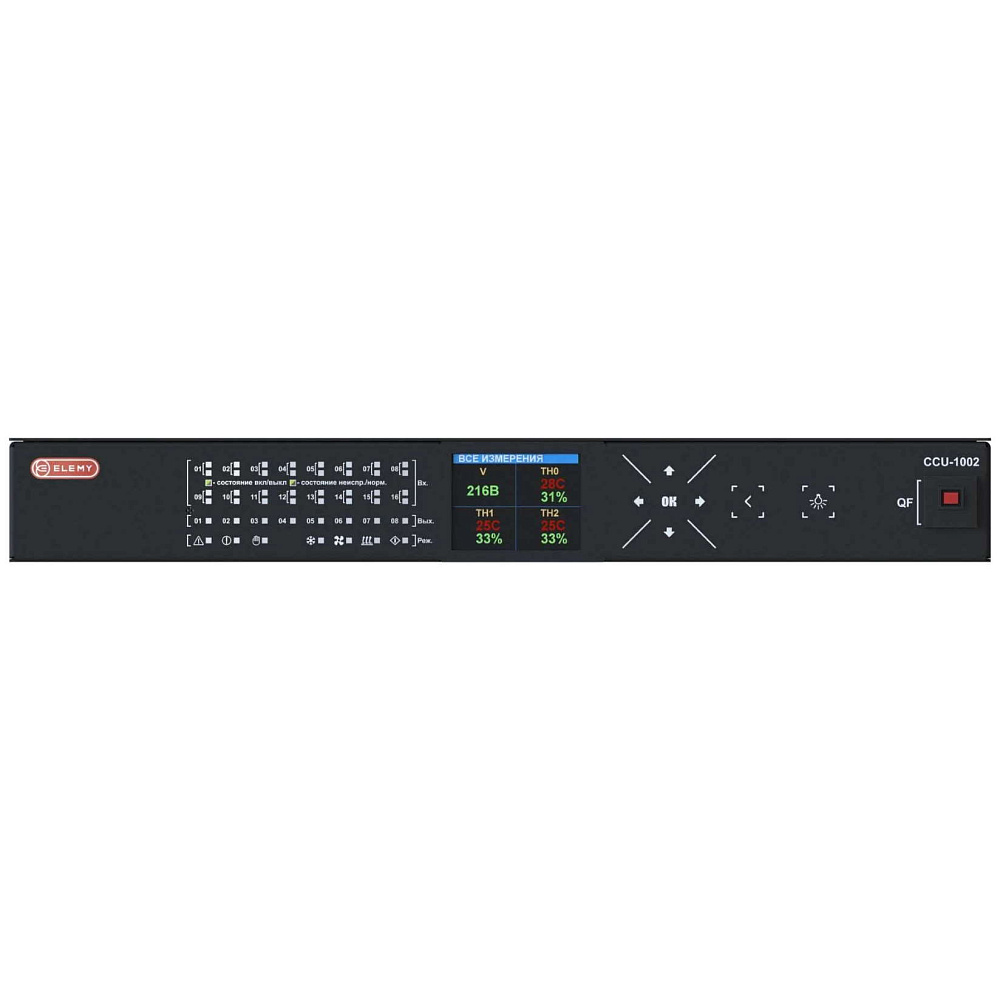

Встроенная светодиодная индикация ELEMY CCU-1002/16 позволяет
отобразить на передней панели прибора текущее состояние первых 16-ти дискретных входов, а также соответствие их заданному нормальному положению. Настройки нормального положения и алгоритмы работы дискретных входов и выходов настраиваются через Web-интерфейс (также через Web-интерфейс доступна информация о состоянии контактов с 17-го по 32-й);
отобразить на передней панели прибора текущее состояние дискретных выходов;
отобразить на передней панели прибора режимы работы климатической системы и состояния аварийных и предупредительных оповещений;
система управления освещением позволяет организовать подсветку шкафа при помощи встроенных в прибор сверхъярких светодиодов или управляя внешним светильником мощностью до 720Вт в автоматическом режиме от подключенных концевиков дверей или вручную, кнопкой на лицевой панели.

Датчики влажности и температуры

ELEMY CCU-1002/16 обеспечивает работу одновременно с тремя датчиками влажности и температуры (далее по тексту ДВТ). В состав прибора входит как минимум один датчик: встроенный в корпус прибора.

Дополнительно к прибору может быть подключено два внешних датчика типа DWS. Внешние датчики работают по оригинальному протоколу (Elemy Connection) и не совместимы с датчиками других производителей.

Информация с внутреннего датчика и с внешнего датчика №1 может быть использована для управления устройствами поддержания микроклимата: нагревателем, вентилятором и кондиционером. Алгоритм управления климатом может строиться с использованием данных с любого из двух датчиков, как одновременно, так и по отдельности и настраивается пользователем.

Внешний датчик №2 не принимает участие в поддержании микроклимата и служит для дополнительного измерения влажности и температуры в отдельном закрытом объеме, помещении или на улице (с применением мер по защите от попадания воды) и предоставления данной информации пользователю.

С помощью внешних программных средств возможно накопление информации о влажности и температуре с устройства и построение ретроспектив и графиков.

Функция измерения напряжения в сети

Позволяет пользователю в непрерывном режиме наблюдать за уровнем напряжения на контролируемом объекте.

Данные об уровне напряжения являются справочными, позволяют с высокой достоверностью определить наличие проблем с электроснабжением, но не могут использоваться как абсолютное точное значение, полученное с помощью средств измерения.

Измерение производится в точке подключения питания прибора, дополнительных измерительных входов в устройстве не предусмотрено.

С помощью внешних программных средств возможно накопление информации с устройства и построение ретроспектив и графиков.

Управление системой обеспечения микроклимата

Осуществляется прибором в автоматическом режиме на основании данных полученных от датчика влажности и температуры и в соответствии с настройками, выполненными пользователем.

Согласно встроенному алгоритму система всегда стремится удержать температуру внутри шкафа в заданных пользователем пределах, ориентируясь, в зависимости от настроек, на показания встроенного датчика или внешнего датчика №1 или одновременно обоих указанных датчиков.

Включение/отключение нагревателя и вентилятора осуществляется при помощи силовых электронных ключей. Суммарная нагрузка на выходах нагревателя и вентилятора может достигать 1000Вт. На выходы управления нагревателем и вентилятором подается сетевое напряжение от источника, к которому подключен прибор, соответственно напряжение на выходах всегда равно напряжению на входе питания прибора. Цепи управления нагревателем и вентилятором защищены от токов короткого замыкания и перегрузки встроенным термопредохранителем (одновременно защищает цепи питания оборудования).

Управление нагревателем и вентилятором осуществляется ступенчато в режиме вкл/откл.

При недостаточно эффективном охлаждении прибор может инициировать включение кондиционера. Для включения кондиционера задействуется дискретный выход. Данная функция реализована логикой прибора и активируется в меню устройства (через Web-интерфейс). Могут потребоваться дополнительные внешние исполнительные устройства.

В том случае, когда питание самого прибора осуществляется от источника бесперебойного питания возможно настроить функцию отключения нагревателя, вентилятора и кондиционера по внешнему сигналу (например, от реле контроля напряжения или дискретного выхода ИБП «работа от батареи») для увеличения времени автономной работы основного оборудования.

Функция управления питанием

Функция управления питанием оборудования, установленного в контролируемом объеме (шкафу), позволяет пользователю сохранить его в работоспособном состоянии, отключив от сети при выходе параметров окружающей среды (температуры или влажности) за допустимые для него пределы.

Для реализации возможности отключения оборудования в приборе предусмотрено встроенное реле, позволяющее непосредственно коммутировать нагрузку мощностью до 2000Вт. Цепи питания оборудования защищены от токов короткого замыкания и перегрузки встроенным термопредохранителем (одновременно защищает цепи питания систем обеспечения микроклимата).

Защищаемое оборудование должно быть подключено с сети питания через контроллер, к предусмотренному выходу – «Оборудование». При наличии в схеме питания источника, работающего от аккумуляторных батарей, необходимо задействовать функцию дистанционного отключения ИБП (EPO). Данная функция активируется в меню прибора (через Web-интерфейс) и для ее реализации задействуется дискретный выход. В таком режиме прибор не только отключит питание нагрузки на соответствующем выходе, но и даст команду ИБП, чтобы он отключился и не продолжал питать нагрузку от аккумуляторов. В настройках или в схеме ИБП необходимо использовать режим работы цепей EPO с нормально разомкнутым контактом управления.

Контроль состояния дискретных сигналов

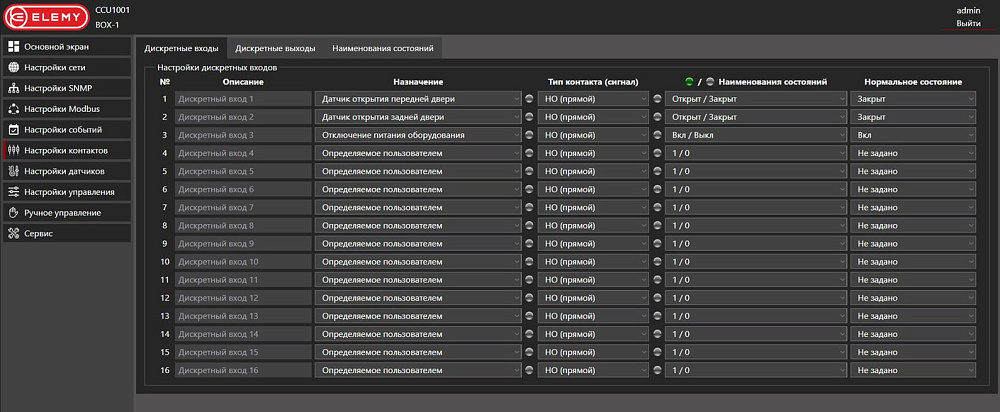

Модификация ELEMY CCU-1002/16 имеет 16 входов дискретного ввода сигналов. Входы гальванически развязаны со схемой прибора и оборудованы цепями защиты от ложных срабатываний и импульсных перенапряжений.

Для подачи сигнала на вход прибора может быть использован внешний или внутренний (встроенный) источник питания постоянного тока. Ток потребляемый одним входом при напряжении источника 24В не превышает 20мА.

Все входы равноценны и могут использоваться на усмотрение потребителя для подключения любых внешних сигналов, при соблюдении допустимых электрических параметров. Настройки входов позволяют задать «нормальное состояние» контролируемых контактов, тип контактов: НО/НЗ, описание состояния. При состоянии контакта на входе отличном от заданного, прибор будет сообщать об этом оператору индикацией на передней панели и сообщением о неисправности по сети Ethernet.

Входы могут иметь пользовательское наименование при отображении в Web-интерфейсе.

Входы могут быть использованы под концевые выключатели дверец шкафа и другие логические задачи при выполнении соответствующих настроек доступных через Web-интерфейс. Например, при назначении входа как «вход дверного выключателя» по сигналу на данном входе прибор управляет работой освещения.

Расширение информационной емкости осуществляется установкой дополнительного модуля ввода 16DI. Программное обеспечение прибора автоматически определяет количество имеющихся входов.

Управление внешними устройствами

ELEMY CCU-1002/16 имеет 8 дискретных выходов. Входы гальванически развязаны со схемой прибора и оборудованы цепями защиты от импульсных перенапряжений. Выходные ключи в приборе – электронные с нормально разомкнутыми (НО) контактами.

Каждый выход прибора может коммутировать внешнюю цепь переменного или постоянного тока с уровнем действующего напряжения до 60-ти Вольт и током до 500мА. Источником питания в цепях управления может служить внешний или внутренний (встроенный) источник питания постоянного тока. Максимальный ток, обеспечиваемый встроенным источником, составляет 80мА при напряжении в цепях управления 24В постоянного тока.

Все выходы равноценны и могут использоваться на усмотрение потребителя для управления любыми внешними устройствами, при соблюдении допустимых электрических параметров. Настройки выходов позволяют организовать возможность ручного удаленного управления через Web-интерфейс или автоматического управления выходами по заложенному в прибор алгоритму.

Входы могут быть использованы под логические задачи при выполнении соответствующих настроек доступных через Web-интерфейс.

Выход может быть использован для отключения ИБП при отключении питания нагрузки (ключ EPO), может дублировать выходы управления климатическими устройствами, управлять кондиционером, служить выходом аварийной или предупредительной сигнализации.

Встроенная функция управления освещением в шкафу

Встроенный светильник в виде светодиодов, установленных в нижней части прибора ELEMY CCU-1002/16, и выход для подключения внешнего светильника. Встроенный светильник используется в основном для подсветки рабочей зоны в корпусных щитах и термошкафах. Для подсветки рабочей зоны в 19-ти дюймовых шкафах как правило используются внешние светильники. Мощность подключаемого светильника (светильников) может составлять до 720Вт, в случае применения ламп накаливания и до 350Вт если применяются люминесцентные светильники.

Для питания светильника используется отдельный внешний источник, который может быть, как переменного тока напряжением до 250В, так и постоянного тока напряжением до 24В. Коммутация производится по линии «L», выведенной на разъем подключения питания для светильника.

Управление освещением может производиться в автоматическом режиме при подключении к прибору концевых выключателей дверей и соответствующей настойки дискретных входов. Время работы освещения при этом может быть принудительно ограничено.

Освещение также в любой момент можно включить и выключить при помощи кнопки на лицевой панели прибора.

В любом случае, как при автоматическом, так и при ручном управлении будет включаться только то освещение (встроенное или внешний светильник), которое выбрано в настройках прибора в качестве рабочего.
