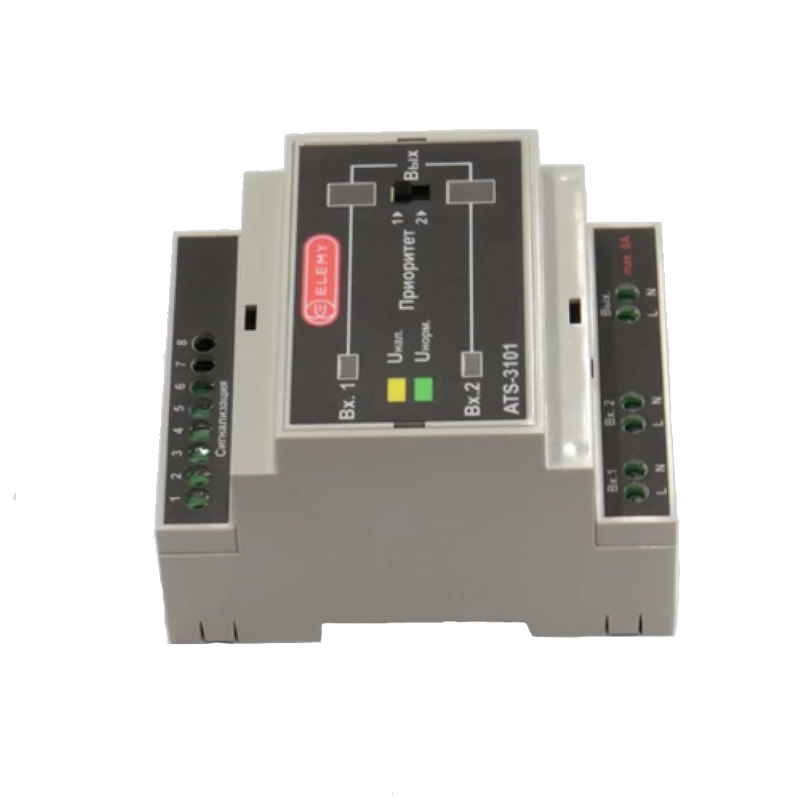

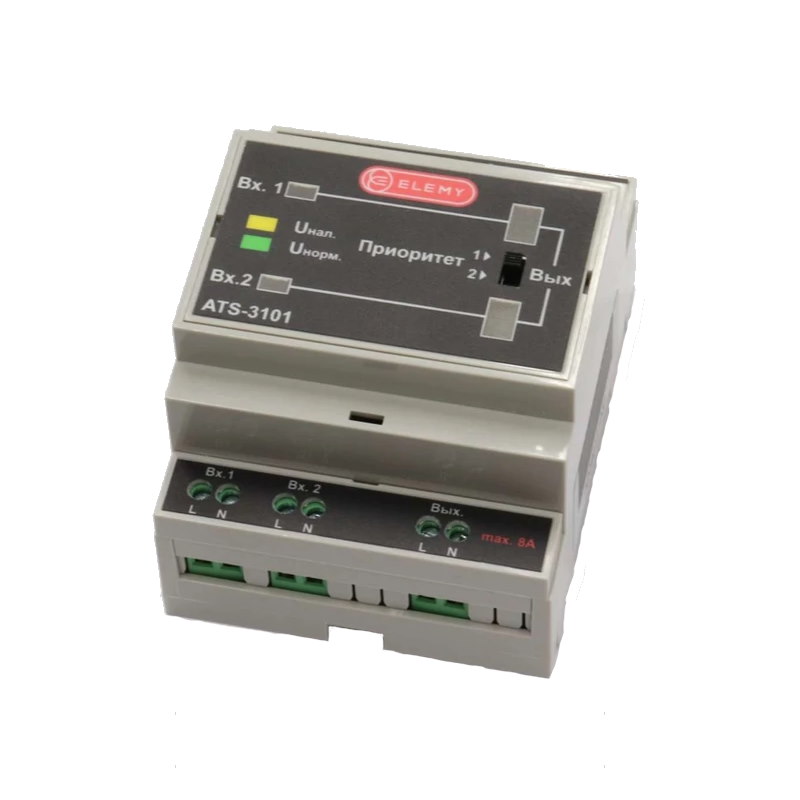

ELEMY ATS-3101 Электронно-механический АВР

ELEMY ATS-3101 АВР на DIN рейку предназначен для организации бесперебойного питания ответственного оборудования, имеющего в своем составе только один блок питания. Это могут быть модемы, коммутаторы, маршрутизаторы системные блоки и другое оборудование передачи и обработки данных, телемеханики, АСУ, а также прочих подобных систем, требующих надежного питания от двух независимых источников.

• Время переключения между вводами: 3 ÷ 14 мс;
• Тип разъемов, ввод: (1) Винтовая клемма;
• Тип разъемов, выход: (1) Винтовая клемма;
• Наличие встроенной световой сигнализации: да;
• Наличие внешней сигнализации: выходы сухой контакт;
• Форм-фактор: 4DIN;
• Степень защиты / Климатическое исполнение: IP30 / УХЛ-4.

ELEMY ATS-3101 АВР на ДИН рейку предназначено для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности, от двух независимых источников переменного тока с номинальным напряжением 220В.

АВР имеет фиксированные уставки напряжения, при которых необходимо выполнить автоматический переход на питание оборудования на резервный ввод.

АВР относится к классу электронно-механических устройств управления питанием. Анализ входных напряжений и управление работой АВР осуществляется электроникой на базе программируемого микроконтроллера, переключение нагрузки производится в заданный контроллером момент при помощи механических контактов силовых реле. Переключение производится по двум полюсам, фазный и нулевой проводники разных сетей первого и второго вводов не объединяются в схеме устройства.

Питание внутренних систем АВР производится от питающих нагрузку вводов. Устройство без повреждения переносит кратковременные повышения напряжения в сети питания до 300В (СКЗ). АВР не имеет встроенных или возможности подключения внешних источников резервного питания.

АВР переключает цепи питания нагрузки на резервный ввод в случаях повышения или понижения напряжения на основном вводе и выход его за уставки, а также при полном пропадании напряжения, тем самым защищая нагрузку от повреждений и от перерывов в работе.

Выходная цепь АВР защищена автоматическим тепловым выключателем, а также защитой от импульсных перенапряжений.

АВР имеет возможность выбора пользователем приоритетного ввода питания нагрузки.

АВР имеет выходы сигнализации состояния вводов и режима работы устройства.

Наименование устройства содержит в себе сокращенное название устройства АВР в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 3101.

Преимущества ELEMY ATS-3101 АВР

• Высокое быстродействие – переключение на резервный ввод происходит за период времени менее 16мс, что гарантированно обеспечит бесперебойность работы питаемого оборудования во время переключения вводов.
• Компактность – прибор устанавливается на DIN-рейку и занимает пространство всего лишь 4 стандартных модуля (по 18мм).
• Отсутствие токов утечки в нагрузке – выходными коммутационными устройствами прибора являются силовые контакты (ток нагрузки может достигать 8А, а это более 1,5кВт полезной мощности).
• Надежность –прибор устойчив к всплескам напряжений на питающих вводах и сохраняет свою работоспособности даже при долговременном повышении напряжения до 300В. При этом прибор отключит оборудование и защитит его.
• АВР переключит питание оборудования на другой ввод не только при исчезновении питания или понижении напряжения питания ниже 180В, но и при его повышении выше 250В на любом из вводов питания.
• Сигнализация состояния вводов и работы прибора.

Техническое описание

Электронно-механический АВР ELEMY ATS-3101 представляет собой сложный прибор, спроектированный на базе программируемого микроконтроллера.

Прибор обеспечивает питание нагрузки от качественного источника электропитания путем измерения и анализа параметров входного напряжения и принимая решение о необходимости переключения питания нагрузки на ввод с входным напряжением соответствующим установленной норме.

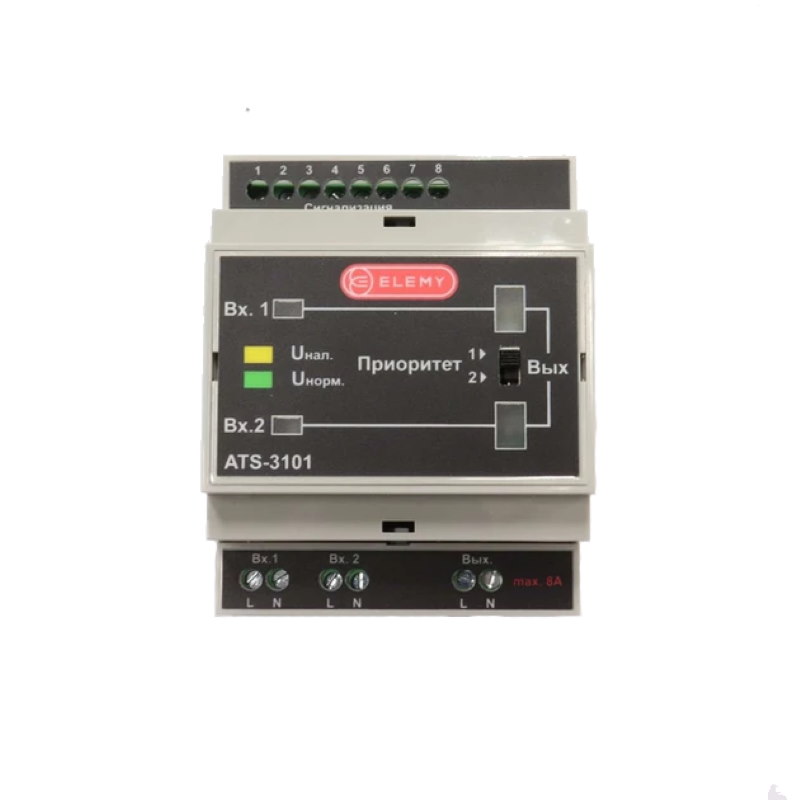

Прибор имеет индикацию режимов работы и органы управления, выведенные на лицевую панель.

На боковой панели прибора нанесена маркировка с характеристиками прибора и заводской номер.

Для подключения силовых цепей у прибора предусмотрены винтовые клеммники. Подключение осуществляется по двум полюсам (фаза/ноль, фаза/фаза), соблюдение фазировки не является обязательным условием для работы прибора и служит больше для удобства работы с ним.

На корпусе прибора не предусмотрено отдельного винта для подключения заземления, прибор не содержит металлических частей корпуса и не требует его заземления.

К прибору можно подключить силовые цепи:
Напряжение от источника питания на Вход №1.
Напряжение от источника питания на Вход №2.
Питание нагрузки на Выход.

В приборе предусмотрены выходы для сигнализации состояния и режима работы прибора. Цепи сигнализации подключаются к клеммнику «Сигнализация» согласно таблице 1 (см. в паспорте ELEMY ATS-3101).

Принцип действия

Принцип действия ELEMY ATS-3101 основан на его способности контролировать напряжение питающей сети, подключенной ко входу, и на основе полученного значения и соответствия этого значения заданным уставкам, принять решение о возможности подачи напряжения на выход устройства, подключив к питающей сети нагрузку.

Анализ напряжения питающей сети на соответствие ее качественным показателям, приемлемым для питания нагрузки, производится по разработанному специалистами компании изготовителя алгоритму, позволяющему за очень короткий промежуток времени определить наличие напряжения, его величину и произвести проверку полученных данных на соответствие заданным уставкам.

При анализе входного напряжения исключаются ложные сигналы, возникающие по причине появления в сети кратковременных импульсов и высокочастотных помех, не влияющих на работу защищаемого оборудования и не приводящих к его выходу из строя.

В случае обнаружения несоответствия характеристик напряжения на входе заданным уставкам, контроллер устройства принимает решение отключить выход прибора от этого входа (или не включать его) и осуществить питание нагрузки от другого входа, если на нем присутствует соответствующее уставкам напряжение.

В приборе предусмотрена возможность выбора приоритета входа. При выборе приоритета входа №1 и наличия на нем соответствующего уставкам напряжения – питание нагрузки будет осуществляться именно от этого входа. Если произойдет переключение приоритета на вход №2 и на нем присутствует нормальное напряжение, переключится и питание нагрузки на вход №2.

Возврат на вход, выбранный приоритетным, после установившегося на нем нормального напряжения, происходит с задержкой по времени, установленной разработчиком.

Состояние прибора и его режим работы отображается индикаторами на передней панели.

Переход с одного входа на другой произойдет в течение фиксированного промежутка времени, заданного разработчиком, независимо от фазы напряжения и тока в сети.
