ELEMY ATS-1602 Электронно-механический АВР

Блок розеток с электронным АВР ELEMY ATS-1602 – это устройство Автоматического Ввода Резерва (АВР) предназначено для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности, от двух независимых источников переменного тока с номинальным напряжением 220В.

• Модернизация модели ATS-1601;
• Минимальное пространство в IT-стойке: 1U 19″;
• Переключение между вводами происходит за 6-10 мс;
• Конфигурация: 220V 8A 1700VA;
• Подключение вводов и нагрузки через разъемы: C14/Schuko;
• Повышенная отказоустойчивость: 2 блока питания;
• Низкая чувствительность к форме и частоте напряжения на вводах;
• Защита от перегрузки и короткого замыкания; выходы защищены термопредохранителем;
• Фиксированные уставки переключения: при понижении напряжения ниже 180 В, при повышении напряжения выше 250 В;
• Устойчив к всплескам напряжений до 300V;
• Мнемосхема и наглядная световая индикация.

ELEMY ATS-1602 Электронно-механический АВР предназначен для организации бесперебойного питания оборудования, имеющего в своем составе только один блок питания. Это могут быть модемы, коммутаторы, маршрутизаторы, системные блоки, сервера и другое оборудование передачи и обработки данных, телемеханики, АСУ, а также прочих подобных систем, требующих надежного питания от двух независимых источников.

АВР имеет фиксированные уставки напряжения, при которых необходимо выполнить автоматический переход на питание оборудования на резервный ввод.

АВР относится к классу электронно-механических устройств управления питанием. Анализ входных напряжений и управление работой АВР осуществляется электроникой на базе программируемого микроконтроллера, переключение нагрузки производится в заданный контроллером момент при помощи механических контактов силовых реле. Переключение производится по двум полюсам, фазный и нулевой проводники разных сетей первого и второго вводов не объединяются в схеме устройства.

Питание внутренних систем АВР производится от питающих нагрузку вводов. Устройство без повреждения переносит кратковременные повышения напряжения в сети питания до 300В (СКЗ). АВР не имеет встроенных или возможности подключения внешних источников резервного питания.

АВР переключает цепи питания нагрузки на резервный ввод в случаях повышения или понижения напряжения на основном вводе и выход его за уставки, а также при полном пропадании напряжения, тем самым защищая нагрузку от повреждений и от перерывов в работе.

Выходная цепь АВР защищена автоматическим тепловым выключателем, а также защитой от импульсных перенапряжений.

АВР имеет возможность выбора пользователем приоритетного ввода питания нагрузки.

Наименование устройства содержит в себе сокращенное название устройства АВР в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 1601.

Основные преимущества

• Высокое быстродействие – переключение на резервный ввод происходит за период времени менее 16 мс, что гарантированно обеспечит бесперебойность работы питаемого оборудования во время переключения вводов!
• Компактность – прибор занимает пространство всего лишь 1U в высоту и 45мм в глубину, это размеры стандартного блока розеток!
• Отсутствие токов утечки в нагрузке – выходными коммутационными устройствами прибора являются силовые контакты (ток нагрузки может достигать 8А, а это более 1,5 кВт полезной мощности!).
• Надежность –прибор устойчив к всплескам напряжений на питающих вводах и сохраняет свою работоспособности даже при долговременном повышении напряжения до 300В. При этом прибор отключит оборудование и защитит его!
• Прибор переключит питание оборудования на другой ввод не только при исчезновении питания или понижении напряжения питания ниже 180В, но и при его повышении выше 250В на любом из вводов питания!

Возможность управления ELEMY ATS-1602, а также простой и наглядный интерфейс
Возможность выбрать ввод, который будет считаться приоритетным, в случае чего не придется переделывать монтаж и переключать вилки вводов.
Наглядная индикация режимов работы прибора, которая просто воспринимается и не требует специальной подготовки персонала.
Выходы прибора, защищены термопредохранителем.
Прибор имеет 6 розеток для подключения питаемого оборудования.

Техническое описание ELEMY ATS-1602
Блок розеток с электронным АВР ATS-1602 представляет собой сложный электронный прибор, спроектированный на базе программируемого микроконтроллера.

Прибор обеспечивает питание нагрузки от качественного источника электропитания путем измерения и анализа параметров входного напряжения и принимая решение о необходимости переключения питания нагрузки на ввод с входным напряжением соответствующим установленной норме.

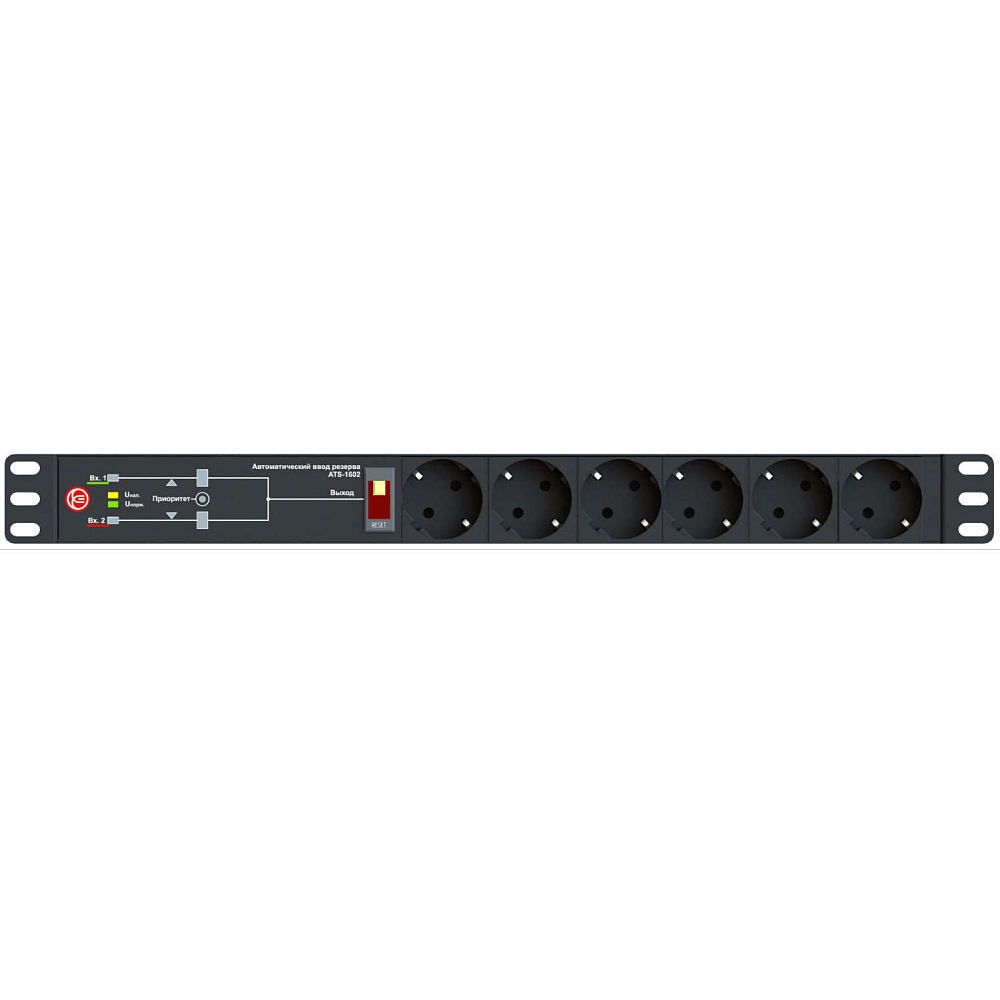

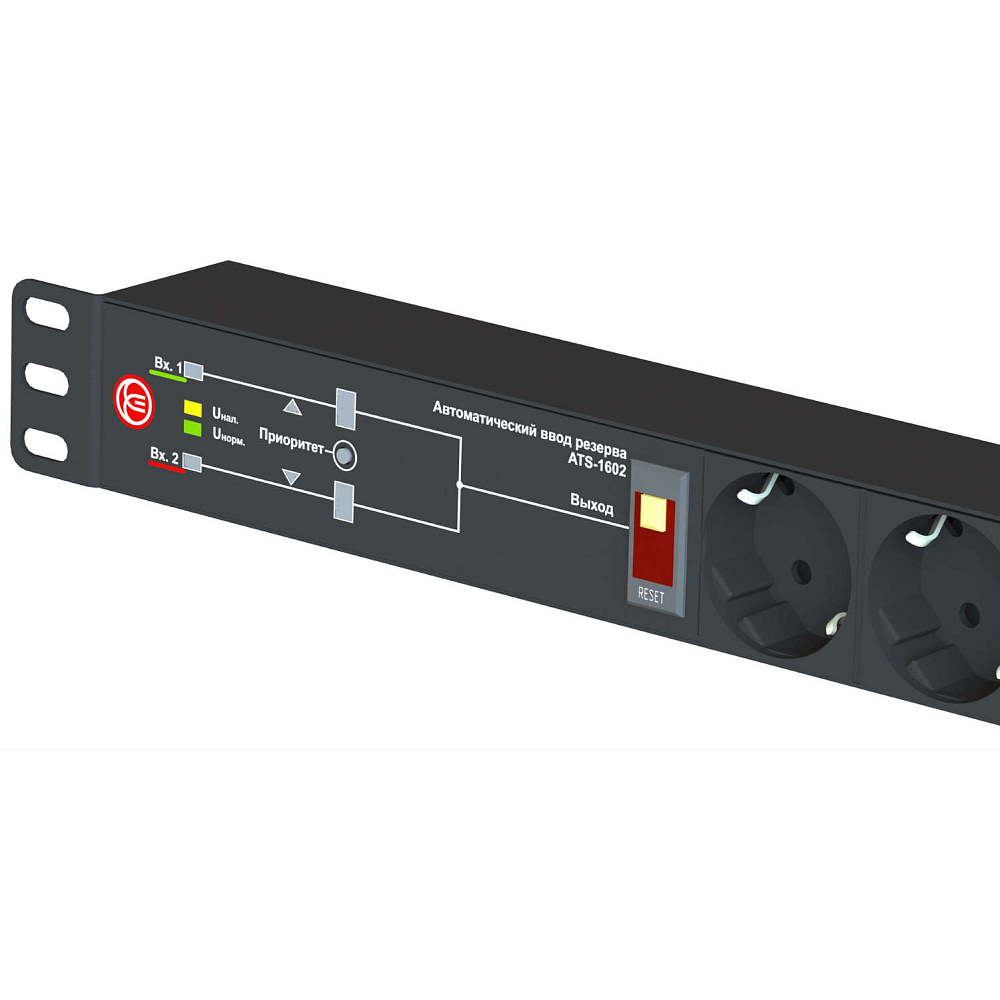

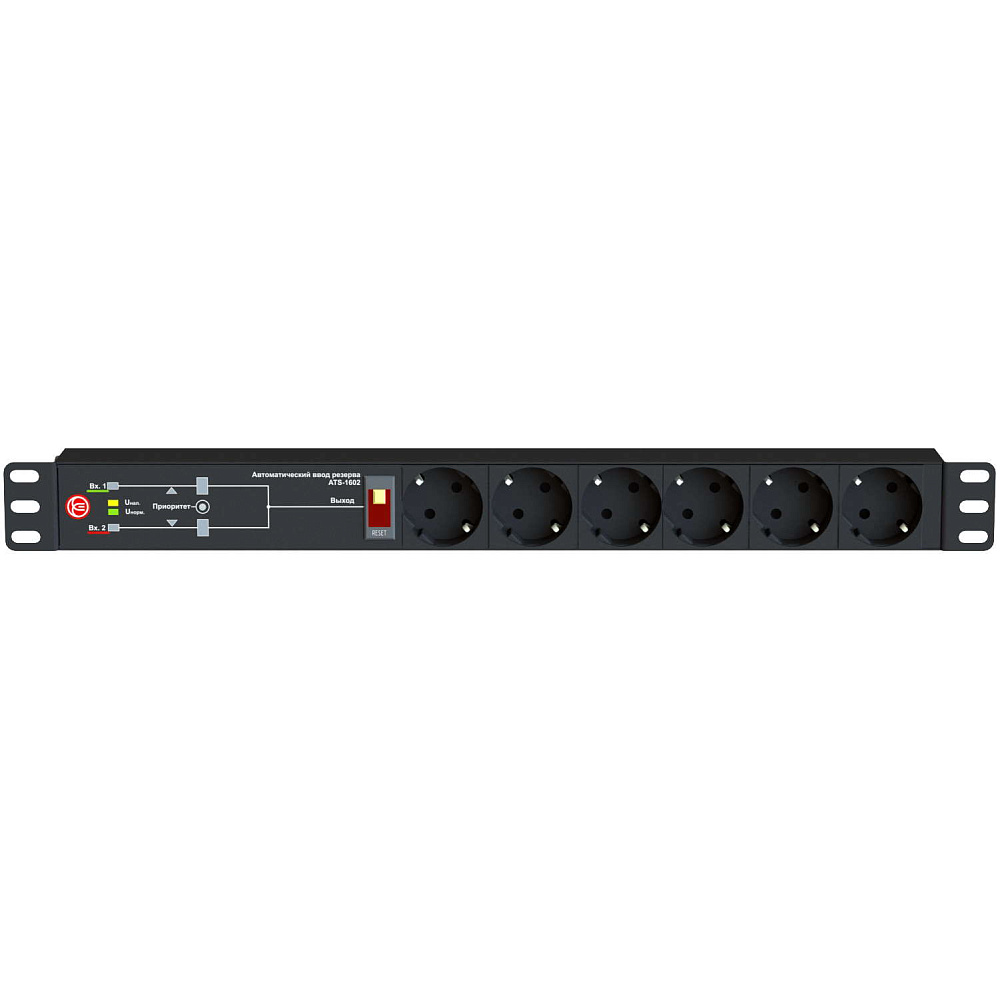

Прибор имеет индикацию режимов работы и органы управления, выведенные на лицевую панель. Внешний вид прибора со стороны лицевой панели с расположенными на ней органами индикации и управления приведен на Рисунке 1.

С панели управления можно осуществить контроль:
Напряжения на Входах прибора №1 и №2 (светодиод желтого свечения, при наличии не удовлетворяющего требованиям пользователя напряжения на входе, или зеленого свечения, при наличии нормального напряжения на входе).
Активного ввода (светодиод зеленого свечения под символом катушки работающего контактора).
Контроль положения переключателя приоритетного ввода, визуальный по положению переключателя.
Контроль положения автоматического теплового выключателя на выходе на розетки (визуальный по положению ручки возврата из сработавшего состояния).

С панели управления возможно произвести следующие управляющие воздействия:
Выбрать приоритетный ввод.
Вернуть в исходное состояние выходной автоматический тепловой выключатель.

На задней панели прибора нанесена маркировка с характеристиками прибора и заводской номер.

Для подключения силовых цепей у прибора предусмотрены входные шнуры с вилкой на конце. Стандартно прибор комплектуется шнурами длиной 1,8м с вилками C14 (IEC). Шнуры выведены сбоку прибора, с левой стороны.

Шнуры для подключения первого и второго ввода имеют цветовую маркировку. Шнур первого ввода имеет черную или синюю маркировку, шнур второго ввода имеет красную или оранжевую маркировку. Маркировка шнуров может быть выполнена кольцом у вилки или цветом изоляции шнура.

На корпусе прибора не предусмотрено отдельного винта для подключения заземления, заземления металлических частей прибора осуществляется посредством отдельного проводника в питающих шнурах и заземляющего контакта в вилках. При эксплуатации устройства необходимо подключать прибор только в розетку имеющую подключение к заземляющему устройству.

К ELEMY ATS-1602 Электронно-механический АВР можно подключить силовые цепи:
Напряжение от источника питания на Вход №1.
Напряжение от источника питания на Вход №2.
Прибор имеет выход только на встроенные розетки, предназначенные для подключения питаемых нагрузок, оборудованных шнурами с вилками типа S18 или S22. Розетки прибора имеют заземляющие контакты. Количество розеток в приборе – шесть.

Все электронные и электрические компоненты прибора, кроме выходных розеток и автомата защиты собраны на печатной плате. Все компоненты установлены в жесткий металлический корпус, предназначенный для установки в телекоммуникационные шкафы стандарта 19”.

Прибор не подлежит техническому обслуживанию или ремонту пользователем во время эксплуатации. Приборы, вышедшие из строя во время установленного срока службы, для проведения ремонта необходимо направлять изготовителю или его представителям.

Принцип действия АВР ELEMY ATS-1602

Принцип действия ELEMY ATS-1602 основан на его способности контролировать напряжение питающей сети, подключенной ко входу, и на основе полученного значения и соответствия этого значения заданным уставкам, принять решение о возможности подачи напряжения на выход устройства, подключив к питающей сети нагрузку.

Анализ напряжения питающей сети на соответствие ее качественным показателям, приемлемым для питания нагрузки, производится по разработанному специалистами компании изготовителя алгоритму, позволяющему за очень короткий промежуток времени определить наличие напряжения, его величину и произвести проверку полученных данных на соответствие заданным уставкам.

При анализе входного напряжения исключаются ложные сигналы, возникающие по причине появления в сети кратковременных импульсов и высокочастотных помех, не влияющих на работу защищаемого оборудования и не приводящих к его выходу из строя.

В случае обнаружения несоответствия характеристик напряжения на входе заданным уставкам, контроллер устройства принимает решение отключить выход прибора от этого входа (или не включать его) и осуществить питание нагрузки от другого входа, если на нем присутствует соответствующее уставкам напряжение.

В приборе предусмотрена возможность выбора приоритета входа. При выборе приоритета входа №1 и наличия на нем соответствующего уставкам напряжения – питание нагрузки будет осуществляться именно от этого входа. Если произойдет переключение приоритета на вход №2 и на нем присутствует нормальное напряжение, переключится и питание нагрузки на вход №2.

Возврат на вход, выбранный приоритетным, после установившегося на нем нормального напряжения, происходит с задержкой по времени, установленной разработчиком.

Состояние прибора и его режим работы отображается индикаторами на передней панели.

Переход с одного входа на другой произойдет в течение фиксированного промежутка времени, заданного разработчиком, независимо от фазы напряжения и тока в сети.

Монтаж ELEMY ATS-1602

Прибор устанавливается в телекоммуникационную стойку или шкаф на стандартные 19-ти дюймовые направляющие. Для крепления прибора применяется монтажный набор, в который входят закладные гайки М6, винты М6 и пластиковые шайбы, не входящий в комплект поставки.

Подключение внешних цепей питания выполняется штатными шнурами. Источник питания должен соответствовать по мощности нагрузке, планируемой к подключению от АВРа. Розетка к которой подключается прибор должна быть оборудована заземляющим контактом.
