ELEMY ATS-1205/16 Автоматический стоечный переключатель

Устройство автоматического ввода резерва позволяет подключить IT-оборудование с одним блоком питания к двум независимым лучам электропитания. Переключение происходит без выключения и перезагрузки IT-оборудования.

Выполняет функцию автоматического аварийного или сервисного байпаса источника бесперебойного питания.

Применение в инфраструктуре центров обработки данных и узлов связи, в шкафах управления, автоматики, телемеханики, в составе комплексов АСУ ТП.

Преимущества

• Минимальное пространство в IT-стойке: 1U 19″
• Переключение между вводами происходит за 10-12 ms
• Конфигурация: 220V 16A 3500VA
• Удаленный мониторинг состояния вводов и параметров сети
• Ключевые параметры сети выводятся на OLED-дисплей
• Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP
• Управление устройством с лицевой панели и в web-интерфейсе
• Защита от короткого замыкания: плавкий предохранитель для каждой выходной розетки
• Возможность оперативной замены предохранителя с передней панели прибора
• Световая индикация вышедшего из строя предохранителя на передней панели прибора
• Снижение высоких пусковых токов: включение каждой выходной розетки с фиксированной задержкой 250 ms
• Широкий диапазон питающего напряжения 100 – 400 V
• Широкий диапазон частоты питающего напряжения: 25-75 Hz

ELEMY ATS-1205/16 Автоматический стоечный переключатель представляет собой микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности.

Данное устройство отличается высокой стабильностью работы, устойчивостью к повышенным и пониженным напряжениям питания, малым временем переключения с одного ввода на другой, высокой перегрузочной способностью.

Для удобства пользователя в данной модели АСП реализована возможность мониторинга состояния прибора и параметров питающей сети удаленно по сети Ethernet.

Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.

Характеристики прибора позволяют его использовать в качестве:

• АВРа в сетях питания низкого качества, в которых возможны большие перепады и пропадание питающих напряжений, искажения и гармоники, повреждения сетей и переходные процессы.
• автоматического байпаса источников питания, в том числе гарантированного (стоечного переключателя нагрузки), резервирования источников бесперебойного питания (далее ИБП)
• в комбинированной версии включения, когда один ввод будет питаться от ИБП, а второй резервировать питание нагрузки от сети низшего качества.

Прибор может не работать с ИБП напряжение на выходе которых имеет несинусоидальную форму (модифицированный, аппроксимированный синус).

В приборе не применяются коммутирующие электронные ключи. АСП не оказывает влияния на форму питающих напряжений и не имеет токов утечки, потерь мощности на коммутационном элементе.

Особенностью данной модели АСП является функция плавной загрузки источника питания и наличие индивидуальной защиты от коротких замыканий или перегрузки по каждому выходу (предохранители). При первичном включении или при полном обесточивании нагрузки выходные розетки будут подключаться к источнику питания поочередно, с фиксированной временной задержкой. Плавкие предохранители на каждой розетке исключат из сети неисправную нагрузку.

АСП позволяет пользователю:

• определить уставки в диапазоне которых, напряжения на входах соответствует норме, приемлемой для питания нагрузки;
• задать время задержки (1), по истечении которой вход переходит в состояние готовности (2);
• выбрать приоритетный (3) вход или режим «без приоритета»(4).
• выбрать наиболее подходящий режим коммутации вводов: быстрый, с минимальной задержкой при переключении и наименьшим временем разрыва питания нагрузки, или плавный, с подачей питания в нагрузку в момент перехода синусоиды питающего напряжения через ноль.
• визуально контролировать сигналы состояния и режимы работы вводов и работы прибора при помощи индикаторов на передней панели и дисплея.
• контролировать параметры питающей сети, режим работы и настройки прибора удаленно по сети Ethernet посредством Web-интерфейса или SCADA-системы.

АСП обеспечивает:

• контроль наличия и измерение напряжения (СКЗ) на входах;
• измерение частоты переменного тока на входах;
• измерение тока (СКЗ) в нагрузке и контроль превышения его допустимых значений (общий для прибора);
• переключение цепей питания нагрузки с основного (5) на находящийся в готовности резервный (6) вход, в случае полного пропадания, выхода за уставки (устанавливаются пользователем) или резкого скачка напряжения на основном входе;
• переключение питания нагрузки на приоритетный вход после подачи на него питающего напряжения и перехода входа в состояние готовности;
• переключение питания нагрузки на вход после его выбора в качестве приоритетного;
• отключение питания нагрузки при отсутствии на обоих входах напряжения, соответствующего установленным значениям или при его полном отсутствии;
• плавную загрузку источника питания при первом включении или значительных перерывах в питании на обоих вводах.
• локальную световую индикацию режимов работы устройства, наличия напряжения и величины нагрузки;
• локальную световую сигнализацию перегоревшего предохранителя;
• локальную настройку уставок напряжения (номинальное, отклонение) и времени задержки кнопками на панели;
• возможность локального изменения приоритета ввода, кнопками на панели;
• возможность получить информацию о приборе, его режимах работы и измеренных параметрах напряжения, частоты и тока, других расчетных параметров: мощности P, Q, S, COSφ, на встроенном дисплее;
• возможность настройки уставок напряжения (номинальное, отклонение) и времени задержки, выбора приоритета и режима переключения через встроенный Web-интерфейс;
• возможность получить информацию о приборе, его режимах работы и измеренных параметрах напряжения, частоты и тока, других расчетных параметров: мощности P, Q, S, COSφ, через встроенный Web-интерфейс;
• возможность администратором через Web-интерфейс запретить настройку параметров прибора локально с кнопочной панели;
• сигнализацию состояния прибора и передачу измеренных параметров по сети Ethernet в протоколах SNMP (v.1, v.2) и Modbus-TCP.
• индивидуальную защиту каждой выходной розетки от короткого замыкания в нагрузке и высокую вероятность сохранения рабочего состояния источников, питающих прибор и питания остальных нагрузок, подключенных к другим розеткам.
• легкую и быструю замену перегоревшего предохранителя прямо с передней панели прибора, без применения специального инструмента.

Входы АСП подключаются к двум независимым источникам переменного тока с номинальным напряжением 220–230VAC. Значение номинального напряжения задается пользователем (по умолчанию 220VAC). Анализ напряжений на каждом входе и управление работой АСП осуществляется электронной схемой на базе микроконтроллера.

Питание внутренних систем АСП производится от входов. При наличии напряжения на любом из вводов устройство полностью сохраняет свою работоспособность. Устройство исправно работает при изменении напряжения в сети в широком диапазоне, без повреждения переносит повышения напряжения в сети питания до 380В (СКЗ). АСП не имеет встроенных или возможности подключения внешних источников резервного питания.

Коммутация вводов производится при помощи механических контактов силовых реле. Выходные цепи единовременно могут быть подключены только к одному из входов. Сигналы на управление силовыми реле формируются микропроцессорным блоком. Коммутация вводов осуществляется двойным разрывом, что позволяет переключать вводы быстро, гарантированно исключает возможность одновременного включения на выход двух вводов.

Переключение производится по двум полюсам каждого ввода, фазный (L) или нулевой (N) проводники первого и второго входов не объединяются в схеме устройства.

Выходная цепь АСП, выводится на розетки «Выход» через предохранители и коммутационные реле. Суммарный ток нагрузки на все розетки не должен превышать максимально возможного для прибора 16А и приводить к его перегрузке. В случае использования реактивной нагрузки (кондиционеры, вентиляторы, насосы и т.п.), максимальный ток нагрузки должен быть снижен в соответствие с характером нагрузки.

Коммутация розеток производится при помощи механических контактов силовых реле. Коммутация розеток производится разрывом одного провода, в зависимости от того как подключены вводы питания это может быть или фаза, или ноль. Таким образом, защита выхода от замыкания на землю гарантируется только при правильном подключении фазного проводника на входе в устройство.

Наименование устройства содержит в себе сокращенное название устройства АСП в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 1205. Прибор можно отнести как к АВРам в классическом понимании, так и к классу устройств, выпускаемых под наименованием: «стоечный переключатель» или «стоечный переключатель нагрузки».

Описание ELEMY ATS-1205/16, подключение, органы управления

Прибор предназначен для питания нагрузки напряжением, соответствующим норме, от двух независимых источников питания, путем подключения нагрузки к одному из двух входов, подключенных к этим источникам.

Микропроцессорный блок устройства контролирует наличие напряжений на входах и их действующие значения, анализирует готовность входов (7) и заданный режим работы (8), выдает сигналы управления силовыми реле входов. При анализе входных напряжений игнорируются появление в сети кратковременных импульсных и высокочастотных помех, не влияющих на работу питаемого оборудования и не приводящих к его выходу из строя. Вход, к которому в текущий момент времени с помощью силовых реле подключены выходные цепи АСП, т. е. вход, с которого в данный момент питается нагрузка, считается активным.

После включения силовых реле к выходным цепям АСП подключаются выходные розетки с интервалом по времени, плавно увеличивая нагрузку на источник питания. Также отсутствует суммирование пусковых токов питаемого от АСП оборудования, снижается общий уровень пусковых токов.

Уставки по напряжению задаются пользователем с помощью слайдеров на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели (Рис.1). Пользователь может установить номинальное напряжение в сети в диапазоне от 190 до 250 Вольт и допустимое отклонение от номинального напряжения в диапазоне ±10-30 Вольт. Данные уставки применяются для управления обоими вводами АСП.

Готовность входа к использованию определяется наличием на входе напряжения соответствующего уставкам в течение времени, превышающего время задержки (устанавливается пользователем с помощью слайдера на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели (Рис.1)). Готовность входа – обязательное условие для того, чтобы нагрузка могла быть подключена к этому входу. Задержка с момента появления на входе напряжения, соответствующего уставкам, до подтверждения готовности входа, позволяет убедиться, что напряжение в сети, к которой подключен конкретный вход, находится в установившемся режиме, отсутствуют броски или провалы напряжения. Это позволяет избежать преждевременного подключения нагрузки ко входу с неустановившимся режимом.

Задержка готовности ввода не вводится если напряжение присутствует только на одном вводе питания. Данная задержка не влияет на время переключения.

Задержка сброса готовности входа. При понижении напряжения ниже заданной уставки Uмин, но не ниже 70% от Uном, вход остается в состоянии готовности 500мс. При повышении питания выше заданной уставки Uмакс, но не выше 130% от Uном, вход остается в состоянии готовности 200мс. Если в течение указанного времени напряжение не пришло в норму, состояние готовности входа сбрасывается. При отклонении напряжения на входе ниже 70% от Uном или выше 130% от Uном состояние готовности входа сбрасывается практически без задержки по времени.

Выбор приоритета ввода производится пользователем с помощью выбора нужного Ввода из выпадающего списка на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели (Рис.1). При выборе одного из входов и при условии, что он находится в состоянии готовности – питание нагрузки будет осуществляться именно от этого входа. Изменение приоритета на другой вход, находящийся в состоянии готовности вызовет переключение нагрузки на вход, выбранный приоритетным.

Выбор режима «Нет» – без приоритета, обеспечит питание нагрузки с того входа, который раньше другого придет в состояние готовности при подаче напряжений на входы АСП. Питание нагрузки будет осуществляться от этого входа, до тех пор, пока на нем будет присутствовать напряжение, соответствующее норме.

Питание нагрузки осуществляется с выходных цепей АСП, которые коммутируются к одному из входов. При условии, что оба входа находятся в состоянии готовности, выбор активного входа и питание нагрузки происходит в зависимости от заданного режима приоритета, как описано выше. Вне зависимости от выбранного режима, в случае, когда только один из входов находится в состоянии готовности, питание нагрузки осуществляется с данного входа.

Выход напряжения за уставки: в случае изменения напряжения на входе, выхода его за пределы заданных уставок, состояние готовности входа сбрасывается. Если данный вход активен, контроллер отключает выходные цепи АСП от этого входа. Переключение питания нагрузки на соседний вход происходит при условии, что он находится в состоянии готовности.

Переключения питания не произойдет если второй ввод находится в обесточенном состоянии (не в состоянии готовности).

Переключения нагрузки при исчезновении питающего ввода: коммутация выходных цепей АСП (замыкание и размыкание контактов силовых реле любого входа) производится в момент исчезновения питания за минимально возможный период времени. При этом не учитывается фаза питающих напряжений, но обеспечивается необходимый перерыв питания, позволяющий гарантировано избежать одновременного подключения двух вводов.

Быстрое переключение обеспечивает бесперебойность работы питаемого оборудования, соответствующего общепринятому стандарту нечувствительности к перерывам в питании: оборудование не должно реагировать на перерывы питания (полное исчезновение) на время менее 20мс.

Переключение нагрузки между входами при изменении приоритета происходит с выдержкой времени. Выдержка времени обеспечивает гарантированное размыкание контактов силовых реле активного входа до момента включения силовых реле резервного входа. Время переключения нагрузки между входами составляет не менее 6мс.

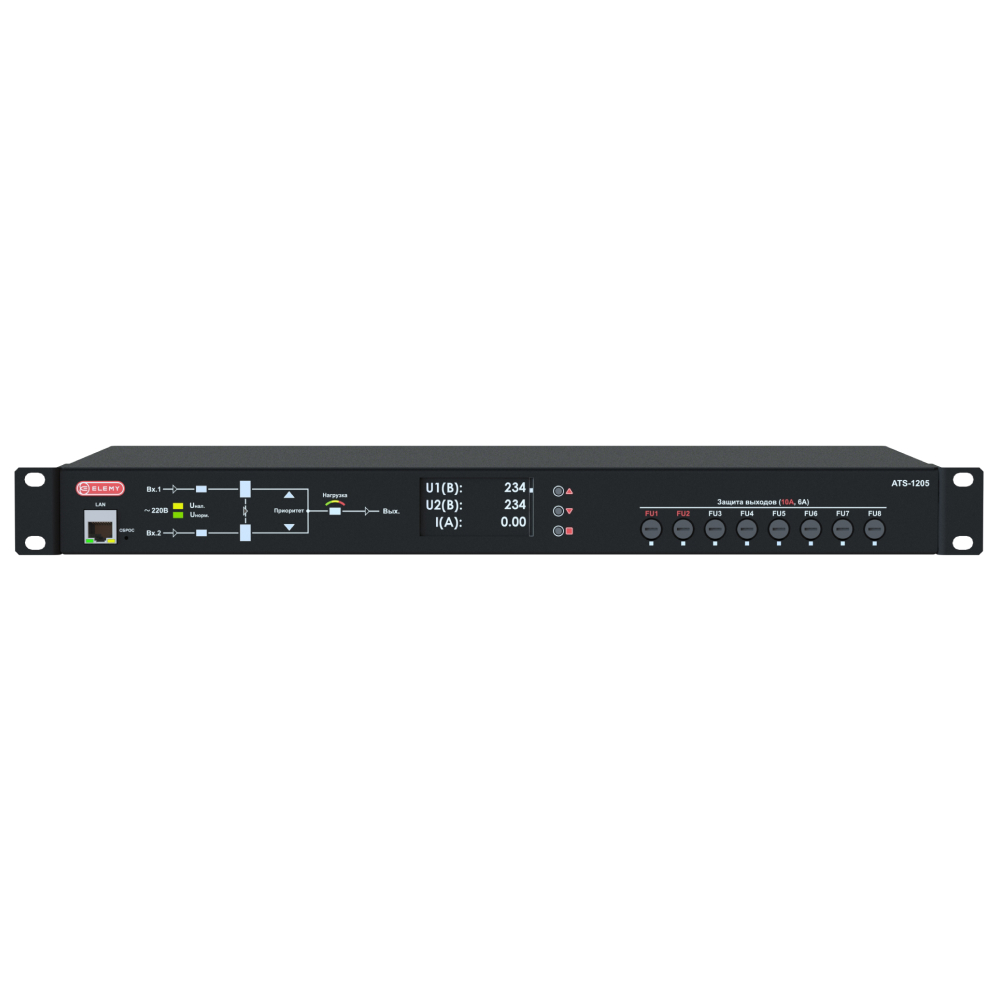

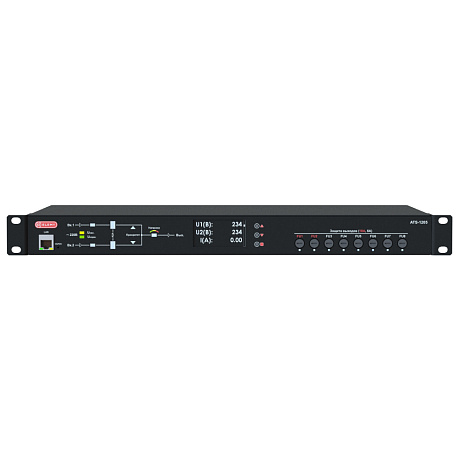

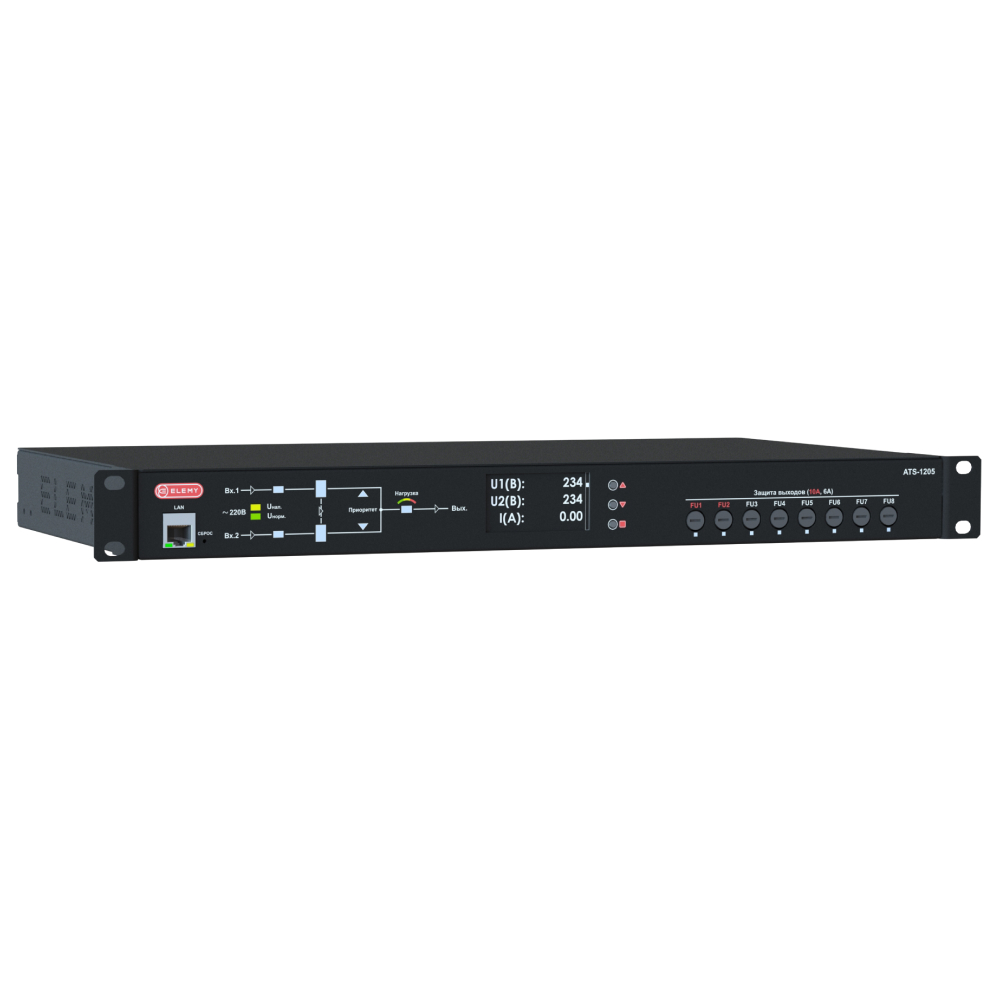

На передней панели прибора предусмотрено индикаторное поле на фоне поясняющей мнемосхемы, что облегчает восприятие, обеспечивая наглядность логики работы прибора и происходящих в нем процессов. На встроенном дисплее можно увидеть все электрические параметры вводов и настройки прибора. Управление производится при помощи кнопок. Так же спереди установлены держатели предохранителей и индикаторы их перегорания. Крышки держателей в значительной степени не выступают за поверхность передней панели, не подвержены случайному съему. В тоже время, предохранитель можно достаточно легко заменить, утопив и повернув крышку держателя пальцем или отверткой. Индикаторы перегорания предохранителей расположены в непосредственной близости от них и воспринимаются однозначно в соответствии со «своим» предохранителем.

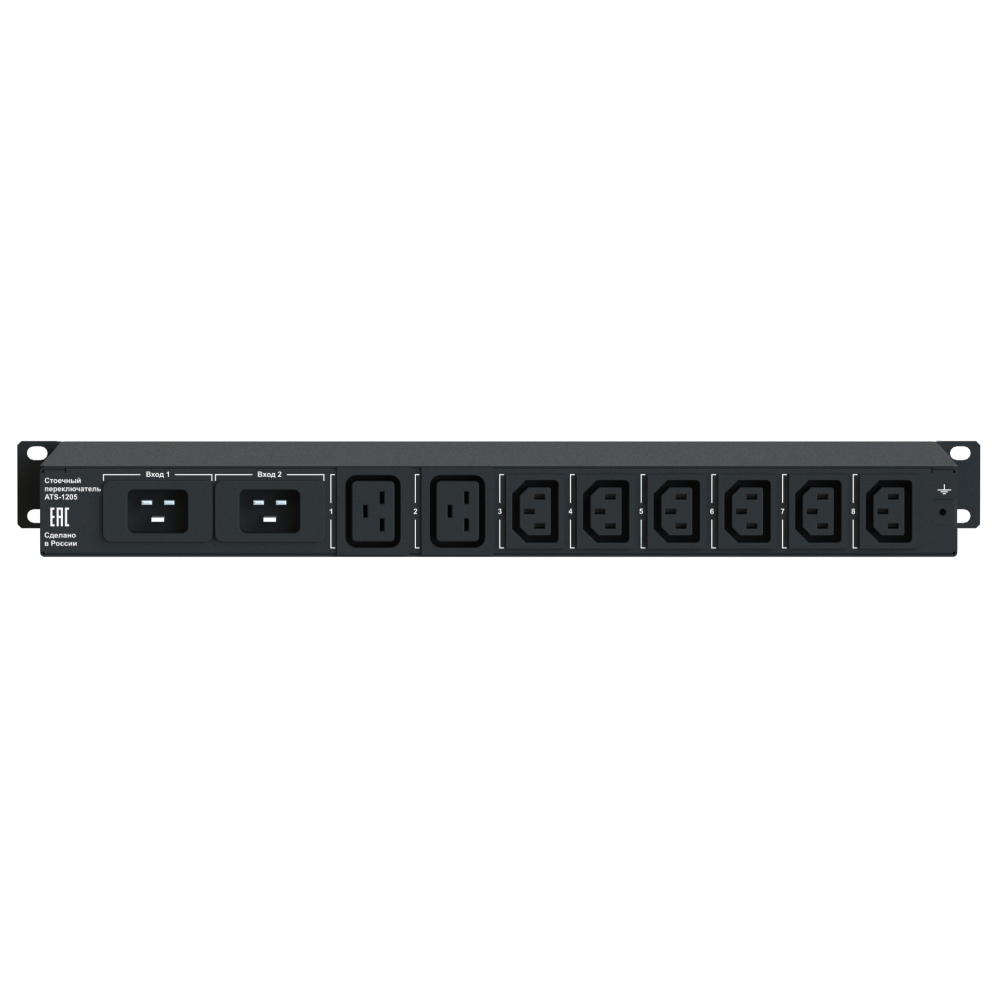

На задней панели прибора расположены розетки и вилки для подключения кабелей. Все розетки и кабельные выходы имеют обозначение, и позволяют оперативно проконтролировать правильность подключения прибора. Фазные проводники находятся справа во входных вилках и сверху в выходных розетках при взгляде на них сзади.
