ELEMY ATS-1204/32 Автоматический стоечный переключатель
Описание
Устройство автоматического ввода резерва позволяет подключить IT-оборудование с одним блоком питания к двум независимым лучам электропитания. Переключение происходит без выключения и перезагрузки IT-оборудования.
Выполняет функцию автоматического аварийного или сервисного байпаса источника бесперебойного питания.
Применение в инфраструктуре Центров обработки данных и узлов связи.
ELEMY ATS-1204/32 Автоматический стоечный переключатель (далее АСП) представляет собой микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности.
Данное устройство отличается высокой стабильностью работы, устойчивостью к повышенным и пониженным напряжениям питания, малым временем переключения с одного ввода на другой, высокой перегрузочной способностью.
Для удобства пользователя в данной модели АСП реализована возможность мониторинга состояния прибора и параметров питающей сети удаленно по сети Ethernet.
Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.
Характеристики прибора позволяют использовать ELEMY ATS-1204/32 в качестве:
Прибор не работает с ИБП напряжение на выходе которых имеет несинусоидальную форму (модифицированный, аппроксимированный синус).
В приборе не применяются коммутирующие электронные ключи. АСП не оказывает влияния на форму питающих напряжений и не имеет токов утечки, потерь мощности на коммутационном элементе.
Технические характеристики устройства приведены во вкладке «Характеристики».
Автоматический стоечный переключатель ELEMY ATS-1204/32 позволяет пользователю:
Автоматический стоечный переключатель ELEMY ATS-1204/32 обеспечивает:
Входы АСП подключаются к двум независимым источникам переменного тока с номинальным напряжением 220–230VAC. Значение номинального напряжения задается пользователем (по умолчанию 220VAC). Анализ напряжений на каждом входе и управление работой АСП осуществляется электронной схемой на базе микроконтроллера.
Питание внутренних систем АСП производится от входов. При наличии напряжения на любом из вводов устройство полностью сохраняет свою работоспособность. Устройство исправно работает при изменении напряжения в сети в широком диапазоне, без повреждения переносит повышения напряжения в сети питания до 380В (СКЗ). АСП не имеет встроенных или возможности подключения внешних источников резервного питания.
Коммутация вводов производится при помощи механических контактов силовых реле. Выходные цепи единовременно могут быть подключены только к одному из входов. Сигналы на управление силовыми реле формируются микропроцессорным блоком. Коммутация вводов осуществляется двойным разрывом, что позволяет переключать вводы быстро, гарантированно исключает возможность одновременного включения на выход двух вводов. Переключение производится по двум полюсам каждого ввода, фазный (L) или нулевой (N) проводники первого и второго входов не объединяются в схеме устройства.
Выходная цепь АСП, выводится одним выводом на розетки «Выход». Оба проводника выходных цепей (L и N) защищены автоматическим выключателем. Суммарный ток нагрузки на все розетки не должен превышать максимально возможного для прибора (16А или 32А) и приводить к его перегрузке. В случае использования реактивной нагрузки (кондиционеры, вентиляторы, насосы и т.п.), максимальный ток нагрузки должен быть снижен в соответствие с характером нагрузки.
Наименование устройства содержит в себе сокращенное название устройства АСП в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 1204. Прибор можно отнести как к АВРам в классическом понимании, так и к классу устройств, выпускаемых под наименованием: «стоечный переключатель» или «стоечный переключатель нагрузки».
Микропроцессорный блок устройства контролирует наличие напряжений на входах и их действующие значения, анализирует готовность входов 7 и заданный режим работы 8 , выдает сигналы управления силовыми реле входов. При анализе входных напряжений игнорируются появление в сети кратковременных импульсных и высокочастотных помех, не влияющих на работу питаемого оборудования и не приводящих к его выходу из строя. Вход, к которому в текущий момент времени с помощью силовых реле подключены выходные цепи АСП, т. е. вход, с которого в данный момент питается нагрузка, считается активным.
Уставки по напряжению задаются пользователем с помощью слайдеров на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели. Пользователь может установить номинальное напряжение в сети в диапазоне от 190 до 250 Вольт и допустимое отклонение от номинального напряжения в диапазоне ±10-30 Вольт. Данные уставки применяются для управления обоими вводами АСП.
Готовность входа к использованию определяется наличием на входе напряжения соответствующего уставкам в течение времени, превышающего время задержки (устанавливается пользователем с помощью слайдера на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели). Готовность входа – обязательное условие для того, чтобы нагрузка могла быть подключена к этому входу. Задержка с момента появления на входе напряжения, соответствующего уставкам, до подтверждения готовности входа, позволяет убедиться, что напряжение в сети, к которой подключен конкретный вход, находится в установившемся режиме, отсутствуют броски или провалы напряжения. Это позволяет избежать преждевременного подключения нагрузки ко входу с неустановившимся режимом.
Задержка готовности ввода не вводится если напряжение присутствует только на одном вводе питания. Данная задержка не влияет на время переключения.
Задержка сброса готовности входа. При понижении напряжения ниже заданной уставки Uмин, но не ниже 70% от Uном, вход остается в состоянии готовности 500мс. При повышении питания выше заданной уставки Uмакс, но не выше 130% от Uном, вход остается в состоянии готовности 200мс. Если в течение указанного времени напряжение не пришло в норму, состояние готовности входа сбрасывается. При отклонении напряжения на входе ниже 70% от Uном или выше 130% от Uном состояние готовности входа сбрасывается практически без задержки по времени.
Выбор приоритета ввода производится пользователем с помощью выбора нужного Ввода из выпадающего списка на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели. При выборе одного из входов и при условии, что он находится в состоянии готовности – питание нагрузки будет осуществляться именно от этого входа. Изменение приоритета на другой вход, находящийся в состоянии готовности вызовет переключение нагрузки на вход, выбранный приоритетным.
Выбор режима «Нет» – без приоритета, обеспечит питание нагрузки с того входа, который раньше другого придет в состояние готовности при подаче напряжений на входы АСП. Питание нагрузки будет осуществляться от этого входа, до тех пор, пока на нем будет присутствовать напряжение, соответствующее норме.
Питание нагрузки осуществляется с выходных цепей АСП, которые коммутируются к одному из входов. При условии, что оба входа находятся в состоянии готовности, выбор активного входа и питание нагрузки происходит в зависимости от заданного режима приоритета, как описано выше. Вне зависимости от выбранного режима, в случае, когда только один из входов находится в состоянии готовности, питание нагрузки осуществляется с данного входа.
Выход напряжения за уставки: в случае изменения напряжения на входе, выхода его за пределы заданных уставок, состояние готовности входа сбрасывается. Если данный вход активен, контроллер отключает выходные цепи АСП от этого входа. Переключение питания нагрузки на соседний вход происходит при условии, что он находится в состоянии готовности.
Переключения питания не произойдет если второй ввод находится в обесточенном состоянии (не в состоянии готовности).
Переключения нагрузки при исчезновении питающего ввода: коммутация выходных цепей АСП (замыкание и размыкание контактов силовых реле любого входа) производится в момент исчезновения питания за минимально возможный период времени. При этом не учитывается фаза питающих напряжений, но обеспечивается необходимый перерыв питания, позволяющий гарантировано избежать одновременного подключения двух вводов.
Быстрое переключение обеспечивает бесперебойность работы питаемого оборудования, соответствующего общепринятому стандарту нечувствительности к перерывам в питании: оборудование не должно реагировать на перерывы питания (полное исчезновение) на время менее 20мс.
Переключение нагрузки между входами при изменении приоритета происходит с выдержкой времени. Выдержка времени обеспечивает гарантированное размыкание контактов силовых реле активного входа до момента включения силовых реле резервного входа. Время переключения нагрузки между входами составляет не менее 6мс.
На передней панели прибора предусмотрено индикаторное поле на фоне поясняющей мнемосхемы, что облегчает восприятие, обеспечивая наглядность логики работы прибора и происходящих в нем процессов. На встроенном дисплее можно увидеть все электрические параметры вводов и настройки прибора. Управление производится при помощи кнопок. Так же спереди установлен защитный автоматический выключатель. Автомат не имеет выступающей ручки управления и исключает случайные и непреднамеренные отключения.
На задней панели прибора расположены розетки и (или) кабельные выходы, в зависимости от исполнения устройства. Все розетки и кабельные выходы имеют обозначение, и позволяют оперативно проконтролировать правильность подключения прибора.
Далее пользователь настраивает значения уставок номинального напряжения в сети и максимально допустимого отклонения по напряжению для вводов. Диапазон установленных напряжений не должен превышать значения максимально допустимые для питающейся через АСП аппаратуры и оборудования. Сделать это можно локально как описано в п.4 или через Web-интерфейс.
Следующим этапом устанавливается время задержки. Данная уставка выбирается из определения возможной длительности переходных процессов в сети после восстановления напряжения в ней. Функция призвана исключить лишние переключения на ввод (если он приоритетный) при кратковременном или не стабильном появлении питания на вводе, отключившемся ранее по какой-либо причине. Например: для ввода от ИБП уставку можно сделать минимальной, при подключении на ввод АСП питания от ВЛ, подверженной неблагоприятным воздействиям погодных условий, таких как ветер, гроза и прочих, уставку рекомендуется увеличить до максимального значения.
Далее нужно выбрать какой ввод будет приоритетным, или установить режим работы без приоритета. Сделать это можно локально как описано в п.4 или через Web-интерфейс.
При необходимости включить выходной выключатель «QF».
При наличии на любом из входов напряжения соответствующего уставкам АСП подаст питание на выходные розетки. Подключая потребителей нужно правильно распределить мощность, не превышая максимально допустимые нагрузки на розетку: 10А на пару C13/14 и 16А на пару C19/20.
Web-интерфейс. Прибор обеспечивает взаимодействие с пользователем по сети Ethernet через встроенный Web-интерфейс. Данное руководство не содержит подробного описания работы в среде интерфейса, поскольку оно является наглядным и интуитивно понятным для пользователя ПЭВМ любого уровня. Здесь будут приведены лишь некоторые особенности работы.
Для получения доступа к устройству могут использоваться последние версии браузеров: MS IE®, MS Edge®, Opera, Google Chrome, Yandex.
Данные IP-адреса устройства и шлюза, а также маска подсети, настраиваются через Web-интерфейс, или использоваться значения по умолчанию.
Имя пользователя и пароль для соединения с прибором, установленные по умолчанию: admin/admin. IP-адрес по умолчанию 192.168.1.123 (заводская установка).
Каждому устройству может быть присвоено имя, которое будет отображаться в верхнем модуле страницы.
В случае потери данных о сетевых настройках прибора их всегда можно сбросить на заводские, нажав кнопку «Сброс» на передней панели прибора.
При изменении настроек нужно нажать вверху страницы кнопку «Применить настройки» для введения изменений в действие. Данная операция не сохраняет настройки в энергонезависимой памяти. Если вам по какой-то причине нужно откатиться достаточно отключить прибор от сети.
Если все сделано правильно и нужно сохранить произведенные настройки в энергонезависимую память, нажмите кнопку «Сохранить настройки» вверху страницы.
Некоторые подробности использования Web-интерфейса приведены в «Руководстве по Web-интерфейсу» для ATS-1204.
Модуль SNMP. Прибор обеспечивает передачу данных по сети Ethernet в протоколе SNMP v.1. и v.2. Для работы с данными пользователю нужно загрузить MIBs с сайта производителя elemy.ru или из памяти прибора, воспользовавшись кнопкой в Web-интерфейсе. Для использования функции SNMP она должна быть включена в меню прибора. При необходимости пользователь может настроить отправку трапов.
Включение и настройки протокола выполняются через Web-интерфейс.
Модуль Modbus-TCP. Прибор обеспечивает передачу данных по сети Ethernet в протоколе Modbus-TCP. Для использования функции Modbus-TCP она должна быть включена в меню прибора.
Включение и настройки протокола выполняются через Web-интерфейс.
Индикация порта LAN и кнопка «Сброс». Прибор может находиться в двух режимах работы: в режиме загрузчика и в основной программе. Функциональность кнопки и индикации LAN-порта при этом отличаются.
Режим загрузчика (boot). Сразу после запуска устройство находится в режиме ожидания начала заливки новой прошивки. Таймаут ожидания равен 1 секунде.
Основная программа (MAIN). По окончании таймаута в 1 секунду выполняется запуск главной программы (если она уже есть), в противном случае загрузчик остается в режиме бесконечного ожидания.
Вы можете купить ELEMY ATS-1204/32 Автоматический стоечный переключатель в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Выполняет функцию автоматического аварийного или сервисного байпаса источника бесперебойного питания.
Применение в инфраструктуре Центров обработки данных и узлов связи.
- Минимальное пространство в IT-стойке: 1U 19″
- Переключение между вводами происходит за 10-12 мс
- Конфигурация: 220V 32A 7000VA
- Удаленный мониторинг состояния вводов и параметров сети
- Ключевые параметры сети выводятся на OLED-дисплей
- Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP
- Управление устройством с лицевой панели и в web-интерфейсе
- Автоматический выключатель с защитой от случайного выключения
- Подключение вводов через разъемы: (2) Кабель 2,4м IEC309
- Подключение нагрузки через разъемы: (2) C19 (9) C13
- Широкий диапазон питающего напряжения 100 – 400 V
- Широкий диапазон частоты питающего напряжения: 25-75Hz
- Опционально – органайзер для фиксации подключенных кабелей питания и нагрузки
ELEMY ATS-1204/32 Автоматический стоечный переключатель (далее АСП) представляет собой микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности.
Данное устройство отличается высокой стабильностью работы, устойчивостью к повышенным и пониженным напряжениям питания, малым временем переключения с одного ввода на другой, высокой перегрузочной способностью.
Для удобства пользователя в данной модели АСП реализована возможность мониторинга состояния прибора и параметров питающей сети удаленно по сети Ethernet.
Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.
Характеристики прибора позволяют использовать ELEMY ATS-1204/32 в качестве:
- АВРа в сетях питания низкого качества, в которых возможны большие перепады и пропадание питающих напряжений, искажения и гармоники, повреждения сетей и переходные процессы.
- Автоматического байпаса источников питания, в том числе гарантированного (стоечного переключателя нагрузки), резервирования источников бесперебойного питания (далее ИБП)
- В комбинированной версии включения, когда один ввод будет питаться от ИБП, а второй резервировать питание нагрузки от сети низшего качества.
Прибор не работает с ИБП напряжение на выходе которых имеет несинусоидальную форму (модифицированный, аппроксимированный синус).
В приборе не применяются коммутирующие электронные ключи. АСП не оказывает влияния на форму питающих напряжений и не имеет токов утечки, потерь мощности на коммутационном элементе.
Технические характеристики устройства приведены во вкладке «Характеристики».
Автоматический стоечный переключатель ELEMY ATS-1204/32 позволяет пользователю:
- определить уставки в диапазоне которых, напряжения на входах соответствует норме, приемлемой для питания нагрузки;
- задать время задержки 1, по истечении которой вход переходит в состояние готовности 2;
- выбрать приоритетный 3 вход или режим «без приоритета» 4.
- выбрать наиболее подходящий режим коммутации вводов: быстрый, с минимальной задержкой при переключении и наименьшим временем разрыва питания нагрузки, или плавный, с подачей питания в нагрузку в момент перехода синусоиды питающего напряжения через ноль.
- визуально контролировать сигналы состояния и режимы работы вводов и работы прибора при помощи индикаторов на передней панели и дисплея.
- контролировать параметры питающей сети, режим работы и настройки прибора удаленно по сети Ethernet посредством Web-интерфейса или SCADA-системы.
Автоматический стоечный переключатель ELEMY ATS-1204/32 обеспечивает:
- контроль наличия и измерение напряжения (СКЗ) на входах;
- измерение частоты переменного тока на входах;
- измерение тока (СКЗ) в нагрузке и контроль превышения его допустимых значений (общий для прибора);
- переключение цепей питания нагрузки с основного 5 на находящийся в готовности резервный 6 вход, в случае полного пропадания, выхода за уставки (устанавливаются пользователем) или резкого скачка напряжения на основном входе;
- переключение питания нагрузки на приоритетный вход после подачи на него питающего напряжения и перехода входа в состояние готовности;
- переключение питания нагрузки на вход после его выбора в качестве приоритетного;
- отключение питания нагрузки при отсутствии на обоих входах напряжения, соответствующего установленным значениям или при его полном отсутствии;
- локальную световую индикацию режимов работы устройства, наличия напряжения и величины нагрузки;
- локальную настройку уставок напряжения (номинальное, отклонение) и времени задержки кнопками на панели;
- возможность локального изменения приоритета ввода, кнопками на панели;
- возможность получить информацию о приборе, его режимах работы и измеренных параметрах напряжения, частоты и тока, других расчетных параметров: мощности P, Q, S, COSφ, на встроенном дисплее;
- возможность настройки уставок напряжения (номинальное, отклонение) и времени задержки, выбора приоритета и режима переключения через встроенный Web-интерфейс;
- возможность получить информацию о приборе, его режимах работы и измеренных параметрах напряжения, частоты и тока, других расчетных параметров: мощности P, Q, S, COSφ, через встроенный Web-интерфейс;
- возможность администратором через Web-интерфейс запретить настройку параметров прибора локально с кнопочной панели;
- сигнализацию состояния прибора и передачу измеренных параметров по сети Ethernet в протоколах SNMP (v.1, v.2) и Modbus-TCP.
- защиту выходных цепей от короткого замыкания в нагрузке и повышенную вероятность сохранения рабочего состояния источников, питающих прибор.
Входы АСП подключаются к двум независимым источникам переменного тока с номинальным напряжением 220–230VAC. Значение номинального напряжения задается пользователем (по умолчанию 220VAC). Анализ напряжений на каждом входе и управление работой АСП осуществляется электронной схемой на базе микроконтроллера.
Питание внутренних систем АСП производится от входов. При наличии напряжения на любом из вводов устройство полностью сохраняет свою работоспособность. Устройство исправно работает при изменении напряжения в сети в широком диапазоне, без повреждения переносит повышения напряжения в сети питания до 380В (СКЗ). АСП не имеет встроенных или возможности подключения внешних источников резервного питания.
Коммутация вводов производится при помощи механических контактов силовых реле. Выходные цепи единовременно могут быть подключены только к одному из входов. Сигналы на управление силовыми реле формируются микропроцессорным блоком. Коммутация вводов осуществляется двойным разрывом, что позволяет переключать вводы быстро, гарантированно исключает возможность одновременного включения на выход двух вводов. Переключение производится по двум полюсам каждого ввода, фазный (L) или нулевой (N) проводники первого и второго входов не объединяются в схеме устройства.
Выходная цепь АСП, выводится одним выводом на розетки «Выход». Оба проводника выходных цепей (L и N) защищены автоматическим выключателем. Суммарный ток нагрузки на все розетки не должен превышать максимально возможного для прибора (16А или 32А) и приводить к его перегрузке. В случае использования реактивной нагрузки (кондиционеры, вентиляторы, насосы и т.п.), максимальный ток нагрузки должен быть снижен в соответствие с характером нагрузки.
Наименование устройства содержит в себе сокращенное название устройства АСП в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 1204. Прибор можно отнести как к АВРам в классическом понимании, так и к классу устройств, выпускаемых под наименованием: «стоечный переключатель» или «стоечный переключатель нагрузки».
Описание устройства ELEMY ATS-1204/32
Прибор предназначен для питания нагрузки напряжением, соответствующим норме, от двух независимых источников питания, путем подключения нагрузки к одному из двух входов, подключенных к этим источникам.Микропроцессорный блок устройства контролирует наличие напряжений на входах и их действующие значения, анализирует готовность входов 7 и заданный режим работы 8 , выдает сигналы управления силовыми реле входов. При анализе входных напряжений игнорируются появление в сети кратковременных импульсных и высокочастотных помех, не влияющих на работу питаемого оборудования и не приводящих к его выходу из строя. Вход, к которому в текущий момент времени с помощью силовых реле подключены выходные цепи АСП, т. е. вход, с которого в данный момент питается нагрузка, считается активным.
Уставки по напряжению задаются пользователем с помощью слайдеров на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели. Пользователь может установить номинальное напряжение в сети в диапазоне от 190 до 250 Вольт и допустимое отклонение от номинального напряжения в диапазоне ±10-30 Вольт. Данные уставки применяются для управления обоими вводами АСП.
Готовность входа к использованию определяется наличием на входе напряжения соответствующего уставкам в течение времени, превышающего время задержки (устанавливается пользователем с помощью слайдера на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели). Готовность входа – обязательное условие для того, чтобы нагрузка могла быть подключена к этому входу. Задержка с момента появления на входе напряжения, соответствующего уставкам, до подтверждения готовности входа, позволяет убедиться, что напряжение в сети, к которой подключен конкретный вход, находится в установившемся режиме, отсутствуют броски или провалы напряжения. Это позволяет избежать преждевременного подключения нагрузки ко входу с неустановившимся режимом.
Задержка готовности ввода не вводится если напряжение присутствует только на одном вводе питания. Данная задержка не влияет на время переключения.
Задержка сброса готовности входа. При понижении напряжения ниже заданной уставки Uмин, но не ниже 70% от Uном, вход остается в состоянии готовности 500мс. При повышении питания выше заданной уставки Uмакс, но не выше 130% от Uном, вход остается в состоянии готовности 200мс. Если в течение указанного времени напряжение не пришло в норму, состояние готовности входа сбрасывается. При отклонении напряжения на входе ниже 70% от Uном или выше 130% от Uном состояние готовности входа сбрасывается практически без задержки по времени.
Выбор приоритета ввода производится пользователем с помощью выбора нужного Ввода из выпадающего списка на странице управления в Web-интерфейсе и с кнопочной клавиатуры, расположенной на лицевой панели. При выборе одного из входов и при условии, что он находится в состоянии готовности – питание нагрузки будет осуществляться именно от этого входа. Изменение приоритета на другой вход, находящийся в состоянии готовности вызовет переключение нагрузки на вход, выбранный приоритетным.
Выбор режима «Нет» – без приоритета, обеспечит питание нагрузки с того входа, который раньше другого придет в состояние готовности при подаче напряжений на входы АСП. Питание нагрузки будет осуществляться от этого входа, до тех пор, пока на нем будет присутствовать напряжение, соответствующее норме.
Питание нагрузки осуществляется с выходных цепей АСП, которые коммутируются к одному из входов. При условии, что оба входа находятся в состоянии готовности, выбор активного входа и питание нагрузки происходит в зависимости от заданного режима приоритета, как описано выше. Вне зависимости от выбранного режима, в случае, когда только один из входов находится в состоянии готовности, питание нагрузки осуществляется с данного входа.
Выход напряжения за уставки: в случае изменения напряжения на входе, выхода его за пределы заданных уставок, состояние готовности входа сбрасывается. Если данный вход активен, контроллер отключает выходные цепи АСП от этого входа. Переключение питания нагрузки на соседний вход происходит при условии, что он находится в состоянии готовности.
Переключения питания не произойдет если второй ввод находится в обесточенном состоянии (не в состоянии готовности).
Переключения нагрузки при исчезновении питающего ввода: коммутация выходных цепей АСП (замыкание и размыкание контактов силовых реле любого входа) производится в момент исчезновения питания за минимально возможный период времени. При этом не учитывается фаза питающих напряжений, но обеспечивается необходимый перерыв питания, позволяющий гарантировано избежать одновременного подключения двух вводов.
Быстрое переключение обеспечивает бесперебойность работы питаемого оборудования, соответствующего общепринятому стандарту нечувствительности к перерывам в питании: оборудование не должно реагировать на перерывы питания (полное исчезновение) на время менее 20мс.
Переключение нагрузки между входами при изменении приоритета происходит с выдержкой времени. Выдержка времени обеспечивает гарантированное размыкание контактов силовых реле активного входа до момента включения силовых реле резервного входа. Время переключения нагрузки между входами составляет не менее 6мс.

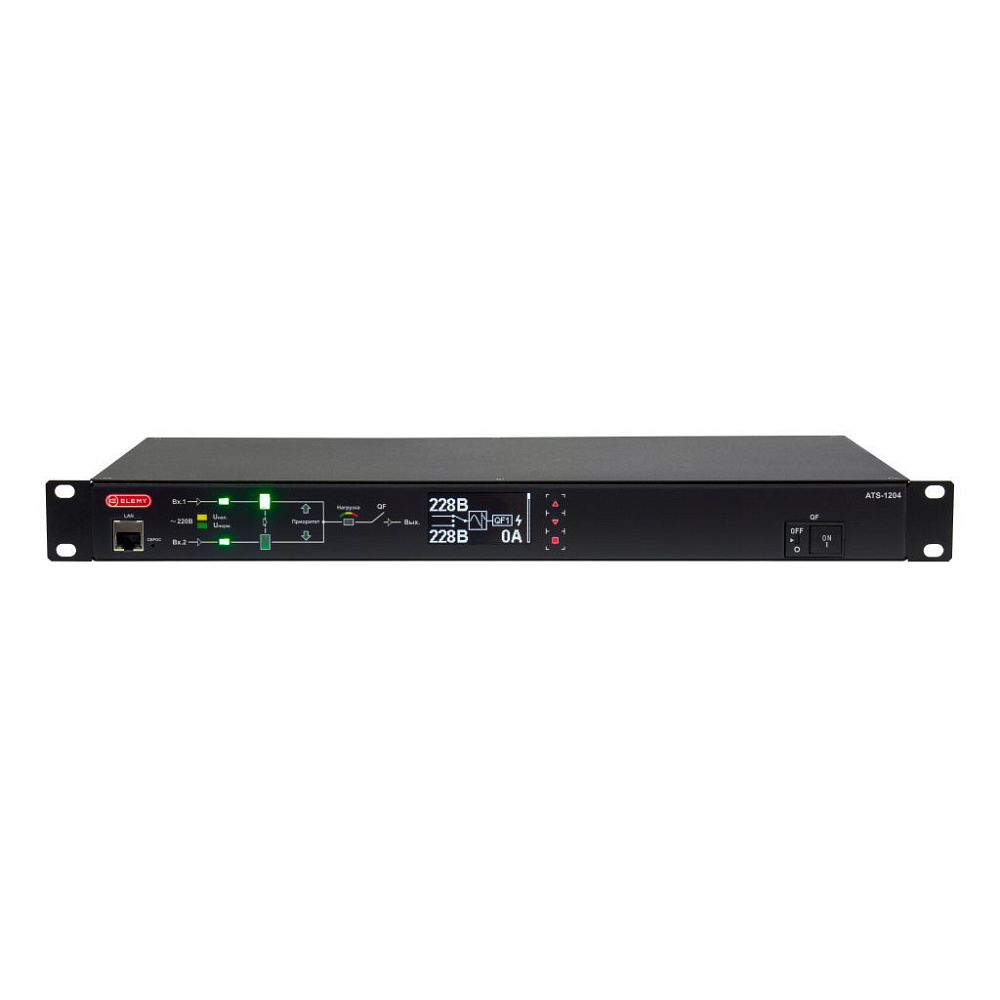

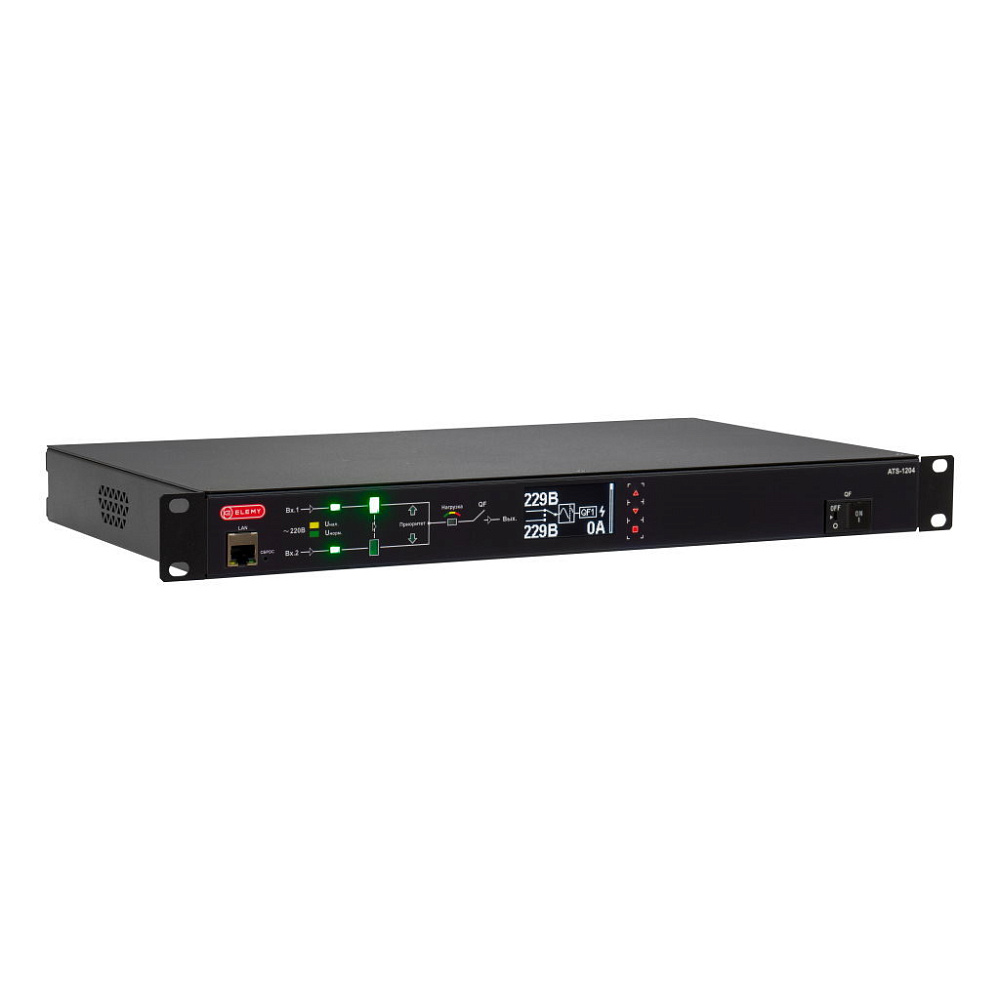

На передней панели прибора предусмотрено индикаторное поле на фоне поясняющей мнемосхемы, что облегчает восприятие, обеспечивая наглядность логики работы прибора и происходящих в нем процессов. На встроенном дисплее можно увидеть все электрические параметры вводов и настройки прибора. Управление производится при помощи кнопок. Так же спереди установлен защитный автоматический выключатель. Автомат не имеет выступающей ручки управления и исключает случайные и непреднамеренные отключения.

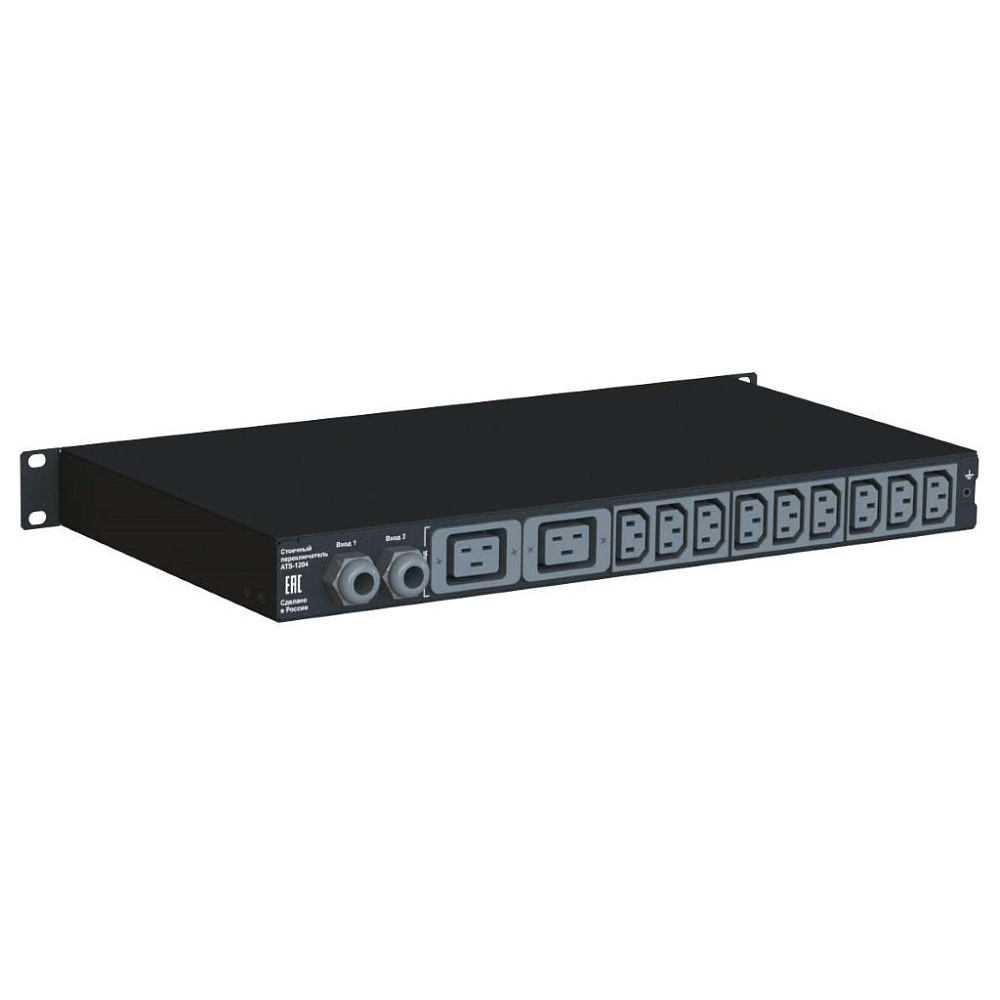

На задней панели прибора расположены розетки и (или) кабельные выходы, в зависимости от исполнения устройства. Все розетки и кабельные выходы имеют обозначение, и позволяют оперативно проконтролировать правильность подключения прибора.
Прочие особенности работы
Для начала работы с прибором пользователю нужно выполнить необходимые подключения и подать напряжение на Вход 1 и Вход 2 прибора.Далее пользователь настраивает значения уставок номинального напряжения в сети и максимально допустимого отклонения по напряжению для вводов. Диапазон установленных напряжений не должен превышать значения максимально допустимые для питающейся через АСП аппаратуры и оборудования. Сделать это можно локально как описано в п.4 или через Web-интерфейс.
Следующим этапом устанавливается время задержки. Данная уставка выбирается из определения возможной длительности переходных процессов в сети после восстановления напряжения в ней. Функция призвана исключить лишние переключения на ввод (если он приоритетный) при кратковременном или не стабильном появлении питания на вводе, отключившемся ранее по какой-либо причине. Например: для ввода от ИБП уставку можно сделать минимальной, при подключении на ввод АСП питания от ВЛ, подверженной неблагоприятным воздействиям погодных условий, таких как ветер, гроза и прочих, уставку рекомендуется увеличить до максимального значения.
Далее нужно выбрать какой ввод будет приоритетным, или установить режим работы без приоритета. Сделать это можно локально как описано в п.4 или через Web-интерфейс.
При необходимости включить выходной выключатель «QF».
При наличии на любом из входов напряжения соответствующего уставкам АСП подаст питание на выходные розетки. Подключая потребителей нужно правильно распределить мощность, не превышая максимально допустимые нагрузки на розетку: 10А на пару C13/14 и 16А на пару C19/20.
Web-интерфейс. Прибор обеспечивает взаимодействие с пользователем по сети Ethernet через встроенный Web-интерфейс. Данное руководство не содержит подробного описания работы в среде интерфейса, поскольку оно является наглядным и интуитивно понятным для пользователя ПЭВМ любого уровня. Здесь будут приведены лишь некоторые особенности работы.
Для получения доступа к устройству могут использоваться последние версии браузеров: MS IE®, MS Edge®, Opera, Google Chrome, Yandex.
Данные IP-адреса устройства и шлюза, а также маска подсети, настраиваются через Web-интерфейс, или использоваться значения по умолчанию.
Имя пользователя и пароль для соединения с прибором, установленные по умолчанию: admin/admin. IP-адрес по умолчанию 192.168.1.123 (заводская установка).
Каждому устройству может быть присвоено имя, которое будет отображаться в верхнем модуле страницы.
В случае потери данных о сетевых настройках прибора их всегда можно сбросить на заводские, нажав кнопку «Сброс» на передней панели прибора.
При изменении настроек нужно нажать вверху страницы кнопку «Применить настройки» для введения изменений в действие. Данная операция не сохраняет настройки в энергонезависимой памяти. Если вам по какой-то причине нужно откатиться достаточно отключить прибор от сети.
Если все сделано правильно и нужно сохранить произведенные настройки в энергонезависимую память, нажмите кнопку «Сохранить настройки» вверху страницы.
Некоторые подробности использования Web-интерфейса приведены в «Руководстве по Web-интерфейсу» для ATS-1204.
Модуль SNMP. Прибор обеспечивает передачу данных по сети Ethernet в протоколе SNMP v.1. и v.2. Для работы с данными пользователю нужно загрузить MIBs с сайта производителя elemy.ru или из памяти прибора, воспользовавшись кнопкой в Web-интерфейсе. Для использования функции SNMP она должна быть включена в меню прибора. При необходимости пользователь может настроить отправку трапов.
Включение и настройки протокола выполняются через Web-интерфейс.
Модуль Modbus-TCP. Прибор обеспечивает передачу данных по сети Ethernet в протоколе Modbus-TCP. Для использования функции Modbus-TCP она должна быть включена в меню прибора.
Включение и настройки протокола выполняются через Web-интерфейс.
Индикация порта LAN и кнопка «Сброс». Прибор может находиться в двух режимах работы: в режиме загрузчика и в основной программе. Функциональность кнопки и индикации LAN-порта при этом отличаются.
Режим загрузчика (boot). Сразу после запуска устройство находится в режиме ожидания начала заливки новой прошивки. Таймаут ожидания равен 1 секунде.
Основная программа (MAIN). По окончании таймаута в 1 секунду выполняется запуск главной программы (если она уже есть), в противном случае загрузчик остается в режиме бесконечного ожидания.
Вы можете купить ELEMY ATS-1204/32 Автоматический стоечный переключатель в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Спецификация
Электрические характеристики общие для модели:
Напряжение питания номинальное, VAC
200…240
Напряжение питания допустимое, VAC*
120…420
Частота напряжения питания, Hz**
35…75
Потребляемая мощность максимальная, W
8
Диапазон регулирования уставок напряжения на входах, %
70…130
Гистерезис уставок по напряжению, VAC
5
Электрическая прочность на открытых силовых контактах устройства, VAC
2500
Измеряемые параметры доступные для контроля пользователем
U(VAC), I(A), F(Hz)
Диапазон измеряемого напряжения, VAC (RMS)
20…420
Диапазон измеряемого тока, IAC (RMS) для исп. 16/32А
0.1…20 / 0.1…36
Диапазон измеряемой частоты, Hz
35…75
Точность измерения напряжения, не хуже, %
1
Точность измерения тока, не хуже, %
1
Точность измерения частоты, не хуже, %
0,1
Расчетные параметры доступные для контроля пользователем***
P(W), Q(VAR), S(VA), COSφ
Номинальные токи нагрузок для исполнений:
Ток нагрузки для выхода стандарта IEE 60320 C13 не более, А
10
Ток нагрузки для выхода стандарта IEE 60320 C19 не более, А
16
Суммарный ток нагрузки по всем выходам (для категории АС-1),
в исполнении /32 не более, А
в исполнении /32 не более, А
32
Суммарный ток нагрузки по выходам, для категории АС-3, для
исполнения /32 не более, А
исполнения /32 не более, А
6,5
Временные характеристики:
Диапазон регулирования времени задержки до готовности входа, с****
0…10
Задержка по времени до восстановления/сброса готовности
входа при снижении напряжения на нем ниже заданной уставки
Uмин, но не ниже 70% от Uном, mc
входа при снижении напряжения на нем ниже заданной уставки
Uмин, но не ниже 70% от Uном, mc
20/100
Задержка по времени до восстановления/сброса готовности
входа при повышении напряжения на нем выше заданной
уставки Uмакс, но не выше 130% от Uном, mc
входа при повышении напряжения на нем выше заданной
уставки Uмакс, но не выше 130% от Uном, mc
20/100
Время переключения между входами в плавном режиме, mc
12…20
Время переключения между входами в быстром режиме при
исчезновении питания для исполнения 32А, не более, mc
исчезновении питания для исполнения 32А, не более, mc
12
Время переключения между входами при изменении приоритета
для исполнения 32А, не более, mc
для исполнения 32А, не более, mc
9
Типы подключаемых кабелей, исполнение на 32А:
Для разъема «Выход» стандарта IEE 60320 C13
Кабель с вилкой IEE 60320 C14 сечением не менее 0,75 мм2
Для разъема «Выход» стандарта IEE 60320 C19
Кабель с вилкой IEE 60320 C20
сечением не менее 1,5 мм2
сечением не менее 1,5 мм2
Для подключения разъема «Вход» стандарта IEC 60309 P+N+E
Розетка (Socket) IEC 60309 P+N+E и
кабель сечением не менее 4 мм2
кабель сечением не менее 4 мм2
Длина штатных кабелей на входах питания, м
2,4
Тип и количество выходных розеток, исполнение на 32А:
Разъем «Выход» стандарта IEE 60320 C13, шт
9
Разъем «Выход» стандарта IEE 60320 C19, шт
2
Сечение подключаемых проводников к точке видимого заземления на корпусе прибора:
Проводник заземления многожильный с кольцевым
наконечником под винт М4, мм2
наконечником под винт М4, мм2
4…6
Возможности подключения к сети Ethernet:
Стандарт порта (тип)
IEEE 802.3i (10Base-Т)
Скорость передачи, Мbps
10
Максимальная длина сегмента, метры
100
Тип кабеля связи
FTP/UTP cat. 3 или 5
Протокол передачи данных
SNMP v.1, v.2, Modbus TCP,
Web (HTTP)
Web (HTTP)
Общие эксплуатационные характеристики:
Механическая долговечность контактов при нагрузке категории
AC-1, не менее, циклов
AC-1, не менее, циклов
10 000
Диапазон температур при эксплуатации, °С
5…60
Относительная влажность воздуха, при температуре +25°С, не более, %
80
Диапазон температур хранения, без конденсации влаги, °C
-20…45
Вид климатического исполнения по ГОСТ 15150-69
УХЛ4
Степень защиты оболочки по ГОСТ 14254-2015
IP20
Тип корпуса
стальной, 1U 19”
Масса для исполнения 16A/32A, кг, не более
4,0 / 5,3
Габаритные размеры ВхШхГ, мм
44х486х260 (без кабелей)
Средний срок службы, лет
10
Цвет
RAL 9005 (черный)
Комплект поставки
1. Электронно-механический автоматический переключатель - 1 шт.
2. Монтажный комплект:
– Винт М6 со сферической головкой, крест - 4 шт.
– Гайка М6, закладная, под 19” направляющие - 4 шт.
– Шайба-чашка пластиковая, под винт М6 - 4 шт.
3. Комплект заземления:
– Винт М4х8 с полукруглой головкой - 1 шт.
– Шайба зубчатая М4 - 1 шт.
4. Полка для кабеля в комплекте:
– Полка - 1 шт.
– Винт М4х8 с полукруглой головкой - 4 шт.
– Стяжка кабельная 150х2,5 полиамидная - 20 шт.
5. Паспорт - 1 шт.
6. Руководство по эксплуатации - 1 шт.
7. Упаковка индивидуальная или групповая - 1 шт.
8. Кабели подключения (опционально, заказывается комплект) - 1 компл.
2. Монтажный комплект:
– Винт М6 со сферической головкой, крест - 4 шт.
– Гайка М6, закладная, под 19” направляющие - 4 шт.
– Шайба-чашка пластиковая, под винт М6 - 4 шт.
3. Комплект заземления:
– Винт М4х8 с полукруглой головкой - 1 шт.
– Шайба зубчатая М4 - 1 шт.
4. Полка для кабеля в комплекте:
– Полка - 1 шт.
– Винт М4х8 с полукруглой головкой - 4 шт.
– Стяжка кабельная 150х2,5 полиамидная - 20 шт.
5. Паспорт - 1 шт.
6. Руководство по эксплуатации - 1 шт.
7. Упаковка индивидуальная или групповая - 1 шт.
8. Кабели подключения (опционально, заказывается комплект) - 1 компл.
Оплата и доставка
Оплата
Оплата для юридических лиц- безналичный расчет на основании выставленного счета поставщиком. Все необходимые документы (оригинал счета, товарная и налоговая накладные) будут доставлены вместе с заказом.
Банковские реквизиты:
ООО "ДЭНИТЕЛ"
Юридический адрес: 198152, г. Санкт-Петербург, ул. Краснопутиловская, д.69, литера А, помещ. 18-Н, ком. ОФИС 213А
ОГРН 1227800166560
ИНН 7805801239
КПП 780501001
Счёт получателя 40702 810 3 9016 0003987
Банк получателя ПАО "БАНК "САНКТ-ПЕТЕРБУРГ"
Кор. Счёт 30101 810 9 0000 0000790
БИК 044030790
Оплата для физических лиц осуществляется банковской картой при оформлении заявки у менеджера на покупку.
Оплата с использованием банковских карт следующих платёжных систем:
МИР;
VISA International;
Mastercard Worldwide.
Способ оплаты дополнительно может быть согласован при оформлении заявки на покупку.
Доставка
Для Вашего удобства мы предлагаем несколько способов доставки на выбор.
- Самовывоз. Вы всегда можете отказаться от нашей доставки и забрать заказ своей транспортной компанией.
- Доставка по России.
- Доставка за пределы России.
Доставка осуществляется с помощью транспортных компаний:
ТК «Деловые линии»
Сайт: Грузоперевозки Москва и Россия - транспортная компания Деловые Линии (dellin.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
Грузы от 0.5 кг до 3000+ кг
ТК «Курьер Сервис Экспресс»
Сайт: Курьерская служба доставки посылок — официальный сайт КСЭ (cse.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «ПЭК»
Сайт: Грузоперевозки по Москве, области и РФ | Транспортная компания ПЭК (pecom.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «СДЭК»
Сайт : СДЭК — услуги курьерской службы для частных лиц (cdek.ru)
Срок доставки: 3-6 дней в зависимости от региона.
Расчет стоимости: Калькулятор
Статус доставки: Отследить посылку
Более подробную информацию по возможности и стоимости доставки уточняйте у менеджеров компании DENITEL
+7 (812) 200-50-76
Техническая поддержка
Гарантия на товар
Сервисное сопровождение
Собственный склад
