ELEMY ATS-1203/32/S/E/DO Автоматический стоечный переключатель
Описание
Автоматический стоечный переключатель нагрузки ELEMY ATS-1203/32/S/E/DO Rack ATS (1U, 220В, 32А, in (2) IEC309, out (2) C19 (6) C13) представляет собой микропроцессорное устройство АВР, предназначенное для обеспечения резервированным питанием потребителя электроэнергии.
ELEMY ATS-1203/32/S/E/DO Rack ATS – микропроцессорное устройство АВР, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности. Устройство имеет два входа подключаемых к двум независимым источникам переменного тока с номинальным напряжением 220В и выходы для питания нагрузки.
ELEMY ATS-1203/32/S/E/DO АВР отличается высокой стабильностью работы, устойчивостью к повышенным и пониженным напряжениям питания, очень малым временем переключения с одного ввода на другой, высокой перегрузочной способностью.
Для удобства пользователя в данной модели АСП реализована возможность мониторинга состояния прибора и параметров питающей сети удаленно по сети Ethernet.
Характеристики Rack ATS позволяют использовать ELEMY ATS-1203/32/S/E/DO в качестве:
АВРа в сетях питания низкого качества, в которых возможны большие перепады и пропадание питающих напряжений, искажения и гармоники, повреждения сетей и переходные процессы.
Автоматического байпаса источников питания, в том числе гарантированного (стоечного переключателя нагрузки), резервирования источников бесперебойного питания (далее ИБП).
В комбинированной версии включения, когда один ввод будет питаться от ИБП, а второй резервировать питание нагрузки от сети низшего качества.
В приборе не применяются коммутирующие электронные ключи. АСП не оказывает влияния на форму питающих напряжений и не имеет токов утечки, потерь мощности на коммутационном элементе.
Rack ATS ELEMY ATS-1203/32/S/E/DO позволяет пользователю:
раздельно для каждого входа определить уставки напряжения, в диапазоне которых напряжения на входах соответствует норме;
раздельно для каждого входа задать время задержки, по истечении которой вход переходит в состояние готовности;
выбрать приоритетный вход или режим «без приоритета»;
выбрать наиболее подходящий режим коммутации вводов: быстрый, с минимальной задержкой при переключении и наименьшим временем разрыва питания нагрузки, или плавный, с подачей питания в нагрузку в момент перехода синусоиды питающего напряжения через ноль;
визуально контролировать сигналы состояния вводов и работы прибора при помощи дискретных сигнальных выходов типа «сухой контакт»;
контролировать параметры питающей сити, режим работы и настройки прибора удаленно по сети Ethernet посредством Web-интерфейса или SCADA-системы.
Rack ATS ELEMY ATS-1203/32/S/E/DO обеспечивает:
контроль наличия и измерение действующего значения напряжения на входах;
измерение тока в нагрузке и контроль превышения допустимых для прибора его значений;
переключение цепей питания нагрузки с основного на находящийся в готовности резервный вход, в случае полного пропадания, выхода за уставки или резкого скачка напряжения на основном входе;
переключение питания нагрузки на приоритетный вход после восстановления питающего напряжения его перехода в состояние готовности;
переключение питания нагрузки на приоритетный вход после выбора или изменения приоритетного входа;
отключение питания нагрузки при отсутствии на обоих входах напряжения, соответствующего норме или при его полном отсутствии;
локальную световую индикацию режимов работы устройства, наличия напряжения и величины нагрузки;
локальную ручную настройку уставок напряжения и времени раздельно для каждого входа;
выдачу 9-ти дискретных сигналов о состоянии устройства (присутствие нормального напряжения на входе, активный ввод, положения автоматов и перегрузка устройства);
доступ к информации о приборе и измеренных параметрах напряжения и тока (и других расчетных: мощности P, Q, S, cosφ) через встроенный Web- интерфейс;
сигнализацию состояния прибора и передачу измеренных параметров по сети Ethernet в протоколах SNMP и Modbus-TCP;
подключение нагрузки к прибору как двумя, разделенными автоматическими выключателями, присоединениями (исполнения S и T 32A) так и одним общим присоединением (исполнение С 32A, все исполнения 16A).
Прибор ATS-1203 изготавливается в модификациях:
ATS-1203/32 на номинальный ток 32А.
ATS-1203/16 на номинальный ток 16А.
ATS-1203/ХХ/T(Terminal), S(Socket), C(cables) с подключением внешних цепей через клеммы, через розетки и через кабели с разъемами.
ATS-1203/ХХ/X/E с коммуникационным модулем Ethernet или без него.
ATS-1203/ХХ/X/Х/DO с коммуникационным модулем «сигнальные контакты» или без него.
ATS-1203/ХХ/Х/ХХ/Х (Р) специальные исполнения под проект.
Модификации с кабельным подключением оснащаются кабелями с разъемами в соответствии с допустимыми нагрузками.
Уставки по напряжению задаются пользователем с помощью регуляторов, расположенных на лицевой панели, позволяющих раздельно по каждому входу выставить уставки минимального и максимального допустимого напряжения.
Готовность входа к использованию определяется наличием на входе напряжения соответствующего уставкам в течение времени, превышающего время задержки. Время задержки задается регуляторами на лицевой панели, раздельно для каждого входа. Готовность входа – обязательное условие для того, чтобы нагрузка могла быть подключена к этому входу. Задержка с момента появления на входе напряжения, соответствующего уставкам, до подтверждения готовности входа, позволяет убедиться, что напряжение в сети, к которой подключен конкретный вход, находится в установившемся режиме, отсутствуют броски или провалы напряжения. Это позволяет избежать преждевременного подключения нагрузки ко входу с неустановившимся режимом. Данная задержка не влияет на время переключения.
Задержка сброса готовности входа. При понижении напряжения ниже заданной уставки Uмин, но не ниже 70% от Uном, вход остается в состоянии готовности 500мс. При повышении питания выше заданной уставки Uмакс, но не выше 130% от Uном, вход остается в состоянии готовности 200мс. Если в течение указанного времени напряжение не пришло в норму, состояние готовности входа сбрасывается. При отклонении напряжения на входе ниже 70% от Uном или выше 130% от Uном состояние готовности входа сбрасывается без задержки по времени.
Выбор приоритета ввода производится пользователем с помощью трехпозиционного переключателя на лицевой панели, вход «1» или вход «2». При выборе одного из входов и при условии, что он находится в состоянии готовности – питание нагрузки будет осуществляться именно от этого входа. Переключение приоритета на другой вход, находящийся в состоянии готовности, вызовет переключение нагрузки выбранный вход.
Выбор режима «0» – без приоритета, обеспечит питание нагрузки с того входа, который раньше другого придет в состояние готовности при подаче напряжений на входы АСП. Питание нагрузки будет осуществляться от этого входа, до тех пор, пока на нем будет присутствовать напряжение, соответствующее норме.
Питание нагрузки осуществляется с выходных цепей АСП, которые коммутируются к одному из входов. При условии, что оба входа находятся в состоянии готовности, выбор активного входа и питание нагрузки происходит в зависимости от заданного режима приоритета, как описано выше. Вне зависимости от выбранного режима, в случае, когда только один из входов находится в состоянии готовности, питание нагрузки осуществляется с данного входа.
Выход напряжения за уставки: в случае появления на входе напряжения, не соответствующего заданным уставкам, состояние готовности входа сбрасывается. Если данный вход активен, контроллер отключает выходные цепи АСП от этого входа. Переключение питания нагрузки на соседний вход происходит при условии, что он находится в состоянии готовности.
Плавный режим переключения нагрузки: коммутация выходных цепей АВР (замыкание и размыкание контактов силовых реле любого входа) производится в момент перехода через ноль синусоиды питающего напряжения на данном входе. Данная модель АСП в качестве исполнительных устройств использует электромеханические реле, поэтому при переключении АСП имеет место быть определенный разброс временных параметров коммутации в пределах 1-й мс. Это нормальная работа и не является признаком неисправности устройства. Данный режим переключения иногда называют «синхронным».
Быстрый режим переключения нагрузки: коммутация выходных цепей АСП (замыкание и размыкание контактов силовых реле любого входа) производится за минимально возможный период времени. При этом не учитывается фаза питающих напряжений. Данный режим рекомендуется применять при использовании прибора в качестве автоматического байпаса или стоечного переключателя, при питании ответственных нагрузок непосредственно от АСП.
Быстрое переключение обеспечивает бесперебойность работы питаемого оборудования, соответствующего общепринятому стандарту нечувствительности к перерывам в питании: оборудование не должно реагировать на перерывы питания (полное исчезновение) на время не менее 20мс.
Переключение нагрузки между входами при изменении приоритета происходит с выдержкой времени. Выдержка времени обеспечивает гарантированное размыкание контактов силовых реле активного входа до момента включения силовых реле резервного входа. Время переключения нагрузки между входами составляет не менее 6мс.

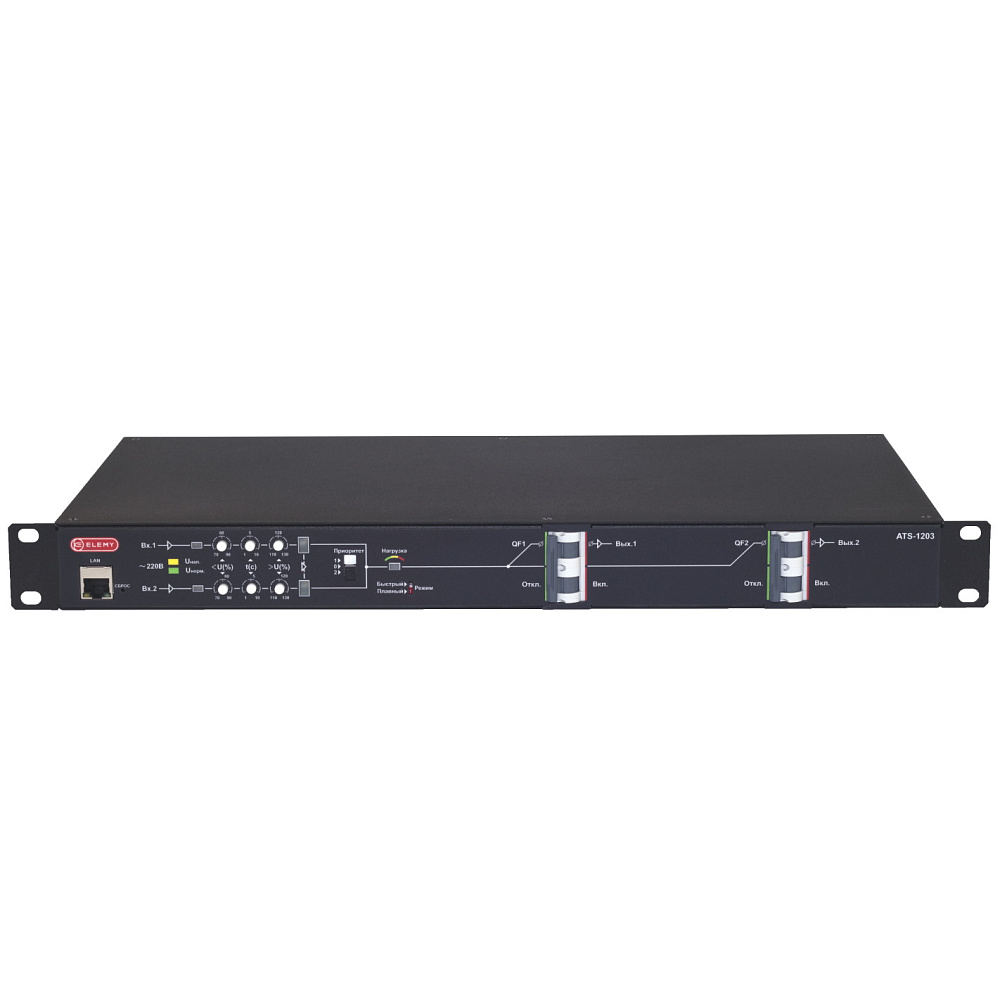

На передней панели прибора предусмотрено индикаторное поле и органы управления. Данные элементы расположены на фоне поясняющей мнемосхемы, что облегчает восприятие, обеспечивая наглядность логики работы прибора и происходящих в нем процессов.

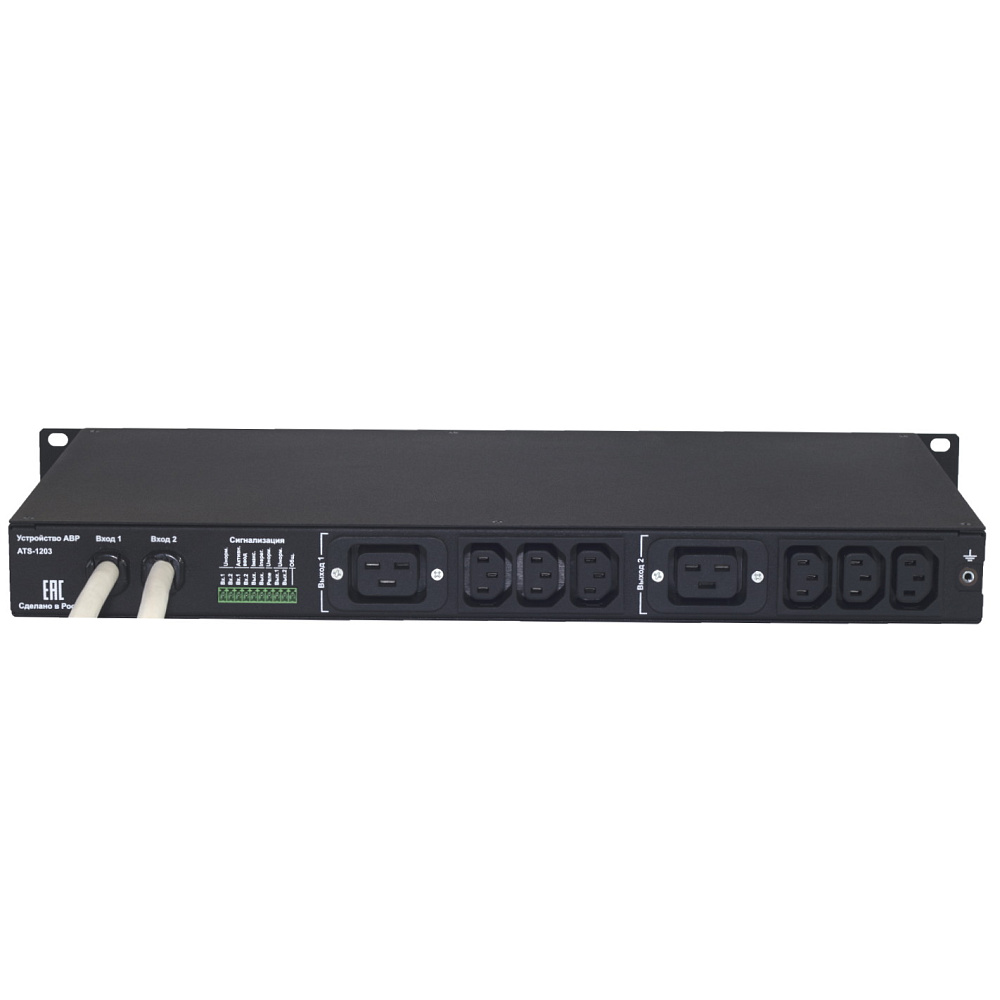

На задней панели прибора расположены клеммники, разъемы или кабельные выходы, в зависимости от исполнения устройства. Все клеммники, разъемы и кабельные выходы имеют обозначение, и позволяют оперативно проконтролировать правильность подключения прибора.
Подключение внешних цепей производится на задней панели прибора. Силовые и сигнальные цепи подключаются одножильными проводниками, или многожильными с дополнительной обсадкой концов провода наконечниками. Сечение проводов должно быть не менее допустимых по предполагаемой номинальной нагрузке. При подключении жестких одножильных проводов и кабелей к клеммам с зажимами Push-In, позволяющим быстро и в стесненных условиях подключать/отключать проводники силовых цепей, рекомендуется производить их раскладку таким образом, чтобы исключить тяжение, создаваемое проводами на клеммы прибора.
Подключение сигнальных цепей. Для подключения цепей внешней сигнализации используется разъем со съемной колодкой. Колодка входит в комплект.
Подключение к сети Ethernet производится стандартными кабелями. Разъем 8P8C не входит в комплект.
Заземление корпуса АСП производится при помощи отдельного заземляющего проводника, подключенного непосредственно к заземляющей шине шкафа или к ГЗШ. Для подключения заземляющего проводника к прибору на задней панели предусмотрено отверстие под винт М4, обозначенное специальным знаком и зачищенное от лакокрасочного покрытия. В комплекте с устройством для подключения провода заземления прилагается винт М4х8 и зубчатая шайба.
Вы можете купить ELEMY ATS-1203/32/S/E/DO Автоматический стоечный переключатель в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
- Напряжение, номинальное: 220 В;
- Напряжение, допустимое: 110 ÷ 380 В;
- Уставки переключения вводов: 180 ÷ 250 В;
- Частота входящего тока: 50 Гц;
- Номинальный ток: 32 А;
- Защита выхода от перегрузки и короткого замыкания: да;
- Время переключения между вводами: 10 ÷ 15 мс;
- Тип разъемов, ввод: (2) IEC309;
- Тип разъемов, выход: (2) C19, (6) C13;
- Наличие встроенной световой сигнализации: да;
- Наличие внешней сигнализации: да;
- Форм-фактор: 1U 19″;
- Степень защиты / Климатическое исполнение: IP20 / УХЛ-4.
ELEMY ATS-1203/32/S/E/DO Rack ATS – микропроцессорное устройство АВР, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности. Устройство имеет два входа подключаемых к двум независимым источникам переменного тока с номинальным напряжением 220В и выходы для питания нагрузки.
ELEMY ATS-1203/32/S/E/DO АВР отличается высокой стабильностью работы, устойчивостью к повышенным и пониженным напряжениям питания, очень малым временем переключения с одного ввода на другой, высокой перегрузочной способностью.
Для удобства пользователя в данной модели АСП реализована возможность мониторинга состояния прибора и параметров питающей сети удаленно по сети Ethernet.
Основные преимущества
- Удаленный мониторинг параметров сети и режимов работы прибора по сети Ethernet в протоколах SNMP и Modbus-TCP, а также удобный и стильный Web интерфейс. Наличие сигнализации состояний в виде сухих контактов.
- Два независимых надежных блока питания, штатно работающих при напряжениях на входе от 100VAC до 400VAC (RSM).
- Полностью изолированные друг от друга входы и полюса входов.
- Высокое быстродействие – переключение на резервный ввод происходит за период времени менее 6мс при плановом переключении и менее 15мс при пропадании питания. Это время реального перерыва питания на нагрузке, что с запасом соответствует кривой ITIC (CBEMA).
- Компактность – прибор занимает пространство всего лишь 1U в высоту и 250мм в глубину при токе нагрузки до 32-х Ампер! Это позволяет экономить место, позволяет применять прибор в компактных неглубоких шкафах.
- Надежное переключение, а также отсутствие потерь и токов утечки в нагрузке – выходными коммутационными устройствами прибора являются силовые контакты реле (мы применяем двойной разрыв для надежного и быстрого отключения нагрузки, не используем нормально-замкнутые контакты!).
- Контроль параметров сети и управление переключением вводов производится микропроцессорным блоком, на основе оригинальных алгоритмов, разработанных программистами нашей компании.
- Надежная упаковка, позволяет транспортировать прибор в сложных условиях, любым доступным транспортом.
- Возможность использовать одиночный (общий на всю нагрузку) или двойной выход, защищенные автоматическими выключателями. Двойной выход позволяет непосредственно к устройству подключить основные и резервные цепи питания потребителей (исполнения “T” и “S”), а общий предоставляет возможность снять всю возможную мощность с одной точки (исполнение “C”).
- Возможность подключиться к прибору стандартными вилками IEE 60320 C14 и C20 (исполнение “S”) или IEC 60309 P+N+E (исполнение “C”).
Характеристики Rack ATS позволяют использовать ELEMY ATS-1203/32/S/E/DO в качестве:
АВРа в сетях питания низкого качества, в которых возможны большие перепады и пропадание питающих напряжений, искажения и гармоники, повреждения сетей и переходные процессы.
Автоматического байпаса источников питания, в том числе гарантированного (стоечного переключателя нагрузки), резервирования источников бесперебойного питания (далее ИБП).
В комбинированной версии включения, когда один ввод будет питаться от ИБП, а второй резервировать питание нагрузки от сети низшего качества.
В приборе не применяются коммутирующие электронные ключи. АСП не оказывает влияния на форму питающих напряжений и не имеет токов утечки, потерь мощности на коммутационном элементе.
Rack ATS ELEMY ATS-1203/32/S/E/DO позволяет пользователю:
раздельно для каждого входа определить уставки напряжения, в диапазоне которых напряжения на входах соответствует норме;
раздельно для каждого входа задать время задержки, по истечении которой вход переходит в состояние готовности;
выбрать приоритетный вход или режим «без приоритета»;
выбрать наиболее подходящий режим коммутации вводов: быстрый, с минимальной задержкой при переключении и наименьшим временем разрыва питания нагрузки, или плавный, с подачей питания в нагрузку в момент перехода синусоиды питающего напряжения через ноль;
визуально контролировать сигналы состояния вводов и работы прибора при помощи дискретных сигнальных выходов типа «сухой контакт»;
контролировать параметры питающей сити, режим работы и настройки прибора удаленно по сети Ethernet посредством Web-интерфейса или SCADA-системы.
Rack ATS ELEMY ATS-1203/32/S/E/DO обеспечивает:
контроль наличия и измерение действующего значения напряжения на входах;
измерение тока в нагрузке и контроль превышения допустимых для прибора его значений;
переключение цепей питания нагрузки с основного на находящийся в готовности резервный вход, в случае полного пропадания, выхода за уставки или резкого скачка напряжения на основном входе;
переключение питания нагрузки на приоритетный вход после восстановления питающего напряжения его перехода в состояние готовности;
переключение питания нагрузки на приоритетный вход после выбора или изменения приоритетного входа;
отключение питания нагрузки при отсутствии на обоих входах напряжения, соответствующего норме или при его полном отсутствии;
локальную световую индикацию режимов работы устройства, наличия напряжения и величины нагрузки;
локальную ручную настройку уставок напряжения и времени раздельно для каждого входа;
выдачу 9-ти дискретных сигналов о состоянии устройства (присутствие нормального напряжения на входе, активный ввод, положения автоматов и перегрузка устройства);
доступ к информации о приборе и измеренных параметрах напряжения и тока (и других расчетных: мощности P, Q, S, cosφ) через встроенный Web- интерфейс;
сигнализацию состояния прибора и передачу измеренных параметров по сети Ethernet в протоколах SNMP и Modbus-TCP;
подключение нагрузки к прибору как двумя, разделенными автоматическими выключателями, присоединениями (исполнения S и T 32A) так и одним общим присоединением (исполнение С 32A, все исполнения 16A).
Прибор ATS-1203 изготавливается в модификациях:
ATS-1203/32 на номинальный ток 32А.
ATS-1203/16 на номинальный ток 16А.
ATS-1203/ХХ/T(Terminal), S(Socket), C(cables) с подключением внешних цепей через клеммы, через розетки и через кабели с разъемами.
ATS-1203/ХХ/X/E с коммуникационным модулем Ethernet или без него.
ATS-1203/ХХ/X/Х/DO с коммуникационным модулем «сигнальные контакты» или без него.
ATS-1203/ХХ/Х/ХХ/Х (Р) специальные исполнения под проект.
Модификации с кабельным подключением оснащаются кабелями с разъемами в соответствии с допустимыми нагрузками.
Описание устройства
Прибор предназначен для питания нагрузки напряжением, соответствующим норме, путем подключения нагрузки к одному из двух входов, подключенных к независимым источникам электропитания. Микропроцессорный блок устройства контролирует наличие напряжений на входах и их действующие значения, анализирует готовность входов и заданный режим работы, после чего выдает сигналы управления силовыми реле входов. При анализе входных напряжений исключаются ложные сигналы, возникающие по причине появления в сети кратковременных импульсных и высокочастотных помех, не влияющих на работу питаемого оборудования и не приводящих к его выходу из строя. Вход, к которому в текущий момент времени с помощью силовых реле подключены выходные цепи АСП, т. е. вход, с которого в данный момент питается нагрузка, считается активным.Уставки по напряжению задаются пользователем с помощью регуляторов, расположенных на лицевой панели, позволяющих раздельно по каждому входу выставить уставки минимального и максимального допустимого напряжения.
Готовность входа к использованию определяется наличием на входе напряжения соответствующего уставкам в течение времени, превышающего время задержки. Время задержки задается регуляторами на лицевой панели, раздельно для каждого входа. Готовность входа – обязательное условие для того, чтобы нагрузка могла быть подключена к этому входу. Задержка с момента появления на входе напряжения, соответствующего уставкам, до подтверждения готовности входа, позволяет убедиться, что напряжение в сети, к которой подключен конкретный вход, находится в установившемся режиме, отсутствуют броски или провалы напряжения. Это позволяет избежать преждевременного подключения нагрузки ко входу с неустановившимся режимом. Данная задержка не влияет на время переключения.
Задержка сброса готовности входа. При понижении напряжения ниже заданной уставки Uмин, но не ниже 70% от Uном, вход остается в состоянии готовности 500мс. При повышении питания выше заданной уставки Uмакс, но не выше 130% от Uном, вход остается в состоянии готовности 200мс. Если в течение указанного времени напряжение не пришло в норму, состояние готовности входа сбрасывается. При отклонении напряжения на входе ниже 70% от Uном или выше 130% от Uном состояние готовности входа сбрасывается без задержки по времени.
Выбор приоритета ввода производится пользователем с помощью трехпозиционного переключателя на лицевой панели, вход «1» или вход «2». При выборе одного из входов и при условии, что он находится в состоянии готовности – питание нагрузки будет осуществляться именно от этого входа. Переключение приоритета на другой вход, находящийся в состоянии готовности, вызовет переключение нагрузки выбранный вход.
Выбор режима «0» – без приоритета, обеспечит питание нагрузки с того входа, который раньше другого придет в состояние готовности при подаче напряжений на входы АСП. Питание нагрузки будет осуществляться от этого входа, до тех пор, пока на нем будет присутствовать напряжение, соответствующее норме.
Питание нагрузки осуществляется с выходных цепей АСП, которые коммутируются к одному из входов. При условии, что оба входа находятся в состоянии готовности, выбор активного входа и питание нагрузки происходит в зависимости от заданного режима приоритета, как описано выше. Вне зависимости от выбранного режима, в случае, когда только один из входов находится в состоянии готовности, питание нагрузки осуществляется с данного входа.
Выход напряжения за уставки: в случае появления на входе напряжения, не соответствующего заданным уставкам, состояние готовности входа сбрасывается. Если данный вход активен, контроллер отключает выходные цепи АСП от этого входа. Переключение питания нагрузки на соседний вход происходит при условии, что он находится в состоянии готовности.
Плавный режим переключения нагрузки: коммутация выходных цепей АВР (замыкание и размыкание контактов силовых реле любого входа) производится в момент перехода через ноль синусоиды питающего напряжения на данном входе. Данная модель АСП в качестве исполнительных устройств использует электромеханические реле, поэтому при переключении АСП имеет место быть определенный разброс временных параметров коммутации в пределах 1-й мс. Это нормальная работа и не является признаком неисправности устройства. Данный режим переключения иногда называют «синхронным».
Быстрый режим переключения нагрузки: коммутация выходных цепей АСП (замыкание и размыкание контактов силовых реле любого входа) производится за минимально возможный период времени. При этом не учитывается фаза питающих напряжений. Данный режим рекомендуется применять при использовании прибора в качестве автоматического байпаса или стоечного переключателя, при питании ответственных нагрузок непосредственно от АСП.
Быстрое переключение обеспечивает бесперебойность работы питаемого оборудования, соответствующего общепринятому стандарту нечувствительности к перерывам в питании: оборудование не должно реагировать на перерывы питания (полное исчезновение) на время не менее 20мс.
Переключение нагрузки между входами при изменении приоритета происходит с выдержкой времени. Выдержка времени обеспечивает гарантированное размыкание контактов силовых реле активного входа до момента включения силовых реле резервного входа. Время переключения нагрузки между входами составляет не менее 6мс.
На передней панели прибора предусмотрено индикаторное поле и органы управления. Данные элементы расположены на фоне поясняющей мнемосхемы, что облегчает восприятие, обеспечивая наглядность логики работы прибора и происходящих в нем процессов.

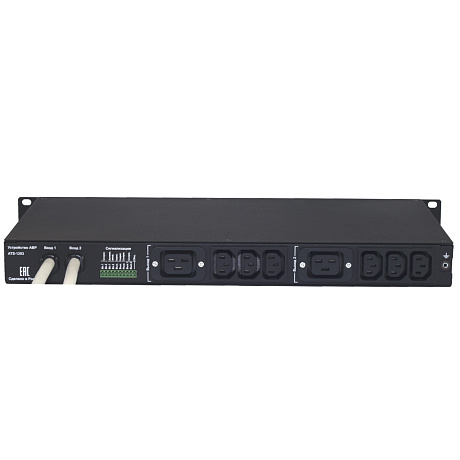

На задней панели прибора расположены клеммники, разъемы или кабельные выходы, в зависимости от исполнения устройства. Все клеммники, разъемы и кабельные выходы имеют обозначение, и позволяют оперативно проконтролировать правильность подключения прибора.
Монтаж АВР ELEMY ATS-1203/32/S/E/DO
Установка прибора производится в телекоммуникационную стойку или шкаф на стандартные 19-ти дюймовые направляющие. Для крепления применяется монтажный набор из комплекта поставки, в который входят закладные гайки М6, винты М6 и пластиковые шайбы.Подключение внешних цепей производится на задней панели прибора. Силовые и сигнальные цепи подключаются одножильными проводниками, или многожильными с дополнительной обсадкой концов провода наконечниками. Сечение проводов должно быть не менее допустимых по предполагаемой номинальной нагрузке. При подключении жестких одножильных проводов и кабелей к клеммам с зажимами Push-In, позволяющим быстро и в стесненных условиях подключать/отключать проводники силовых цепей, рекомендуется производить их раскладку таким образом, чтобы исключить тяжение, создаваемое проводами на клеммы прибора.
Подключение сигнальных цепей. Для подключения цепей внешней сигнализации используется разъем со съемной колодкой. Колодка входит в комплект.
Подключение к сети Ethernet производится стандартными кабелями. Разъем 8P8C не входит в комплект.
Заземление корпуса АСП производится при помощи отдельного заземляющего проводника, подключенного непосредственно к заземляющей шине шкафа или к ГЗШ. Для подключения заземляющего проводника к прибору на задней панели предусмотрено отверстие под винт М4, обозначенное специальным знаком и зачищенное от лакокрасочного покрытия. В комплекте с устройством для подключения провода заземления прилагается винт М4х8 и зубчатая шайба.
Вы можете купить ELEMY ATS-1203/32/S/E/DO Автоматический стоечный переключатель в компании DENITEL у официального дилера ELEMY с доставкой по РФ.
Спецификация
Электрические характеристики общие для модели:
Напряжение питания номинальное, VAC
160…240
Напряжение питания допустимое, VAC*
120…420
Частота напряжения питания, Hz
49,5…50,5
Потребляемая мощность максимальная, W
8
Диапазон регулирования уставок напряжения на входах, %
70…130
Диапазон регулирования уставки «Uмин», %
70…90
Диапазон регулирования уставки «Uмакс», %
110…130
Гистерезис уставок по напряжению, VAC
5
Электрическая прочность на открытых силовых контактах устройства, VAC
2500
Измеряемые параметры доступные для контроля пользователем
U(VAC), I(A)
Диапазон измеряемого напряжения, VAC (RMS)
0…420
Диапазон измеряемого тока, IAC (RMS)
0.1…36
Точность измерения напряжения, не хуже, %
1
Точность измерения тока, не хуже, %
1
Расчетные параметры доступные для контроля пользователем**
P(W), Q(VAR), S(VA), cosφ
Номинальные токи нагрузок для исполнений:
Номинальный ток нагрузки для каждого выхода (для категории АС-1), в исполнении «Т» не более, А
20
Номинальный ток нагрузки для выхода (для категории АС-1), в исполнении «C» не более, А
32
Номинальный ток нагрузки для каждой группы выходов (для категории АС-1), в исполнении «S» не более, А
20
Номинальный ток нагрузки для выхода стандарта IEE 60320 C13 (для категории АС-1), в исполнении «S» не более, А
10
Номинальный ток нагрузки для выхода стандарта IEE 60320 C19 (для категории АС-1), в исполнении «S» не более, А
16
Суммарный ток нагрузки по всем выходам (для категории АС-1), в исполнении /32 не более, А
32
Суммарный ток нагрузки по всем выходам (для категории АС-1), в исполнении /16 не более, А
16
Суммарный ток нагрузки по выходам, для категории АС-3, для исполнения /32 не более, А
6,5
Суммарный ток нагрузки по выходам, для категории АС-3, для исполнения /16 не более, А
3,2
Характеристика отключения встроенных автоматических выключателей при КЗ
С
Временные характеристики:
Диапазон регулирования времени задержки до готовности входа, с
1…10
Задержка по времени до сброса готовности входа при снижении напряжения на нем ниже 70% или при повышении напряжения свыше 130% от Uном, mc
–
Задержка по времени до восстановления/сброса готовности входа при снижении напряжения на нем ниже заданной уставки Uмин, но не ниже 70% от Uном, mc
500/100
Задержка по времени до восстановления/сброса готовности входа при повышении напряжения на нем выше заданной уставки Uмакс, но не выше 130% от Uном, mc
500/100
Время переключения между входами в плавном режиме, когда напряжения на входах совпадают по фазе, mc
12…20
Время переключения между входами в плавном режиме, когда напряжения на входах не совпадают по фазе, mc
17…25
Время переключения между входами в быстром режиме для исполнения 32А, не более, mc
15
Время переключения между входами в быстром режиме для исполнения 16А, не более, mc
11
Сечение подключаемых проводников, исполнение «Т»:
Одножильные или многожильные обжатые наконечником проводники питания, клеммы «Вход 1», «Вход 2», мм2
1,5…6
Одножильные или многожильные обжатые наконечником проводники питания, клеммы «Выход 1», «Выход 2», мм2
1,5…6
Типы подключаемых кабелей, исполнение «S»:
Для разъема «Выход» стандарта IEE 60320 C13
Кабель с вилкой IEE 60320 C14 сечением не менее 0,75 мм2
Для разъема «Выход» стандарта IEE 60320 C19
Кабель с вилкой IEE 60320 C20 сечением не менее 1,5 мм2
Для разъема «Вход» стандарта IEE 60320 C20
Кабель с вилкой IEE 60320 C19 сечением не менее 1,5 мм2
Типы розеток для подключения, исполнение «С»:
Для подключения разъема «Выход» стандарта IEC 60309 P+N+E
Вилка (Plug) IEC 60309 P+N+E или провода с наконечниками
Для подключения разъема «Вход» стандарта IEC 60309 P+N+E
Розетка (Socket) IEC 60309 P+N+E или провода с наконечниками
Сечение подключаемых проводников к точке видимого заземления на корпусе прибора:
Проводник заземления многожильный с кольцевым наконечником под винт М4, мм2
2,5…6
Проводник заземления одножильный, мм2
2,5
Возможности подключения к сети Ethernet:
Стандарт порта (тип)
IEEE 802.3i (10Base-Т)
Скорость передачи, Мbps
10
Максимальная длина сегмента, метры
100
Тип кабеля связи
FTP/UTP cat. 3 или 5
Протокол передачи данных
SNMP v.2, Modbus TCP, Web (HTTP)
Характеристики дискретной сигнализации:
Количество сигналов состояния
9
Тип сигналов состояния (электронное реле)
«сухой контакт»
Напряжение постоянного тока на выходах сигнализации состояния, максимальное , VDC (VAC амплитудное значение)
350
Допустимый ток на выходах сигнализации состояния, максимальный, mA
100
Электрическая прочность на открытых сигнальных контактах устройства, VAC
1000
Сечение проводников, подключаемых к цепям сигнализации, мм2
0,2…2,5
Общие эксплуатационные характеристики:
Механическая долговечность контактов при нагрузке категории AC-1, не менее, циклов
10 000
Диапазон температур при эксплуатации, °С
1…45
Относительная влажность воздуха, при температуре +25°С, не более, %
80
Диапазон температур хранения, без конденсации влаги, °C
-20…45
Вид климатического исполнения по ГОСТ 15150-69
УХЛ4
Степень защиты оболочки по ГОСТ 14254-2015
IP20
Тип корпуса
стальной, на 19” направляющие
Масса, кг, не более
4.0
Габаритные размеры ВхШхГ, мм
44х486х258
Средний срок службы, лет
15
Цвет
RAL 9005 (черный)
Комплект поставки
Устройство ELEMY ATS-1203/16/S 1 шт.
Монтажный комплект:
Винт М6 со сферической головкой, крест 4 шт.
Гайка М6, закладная, под 19” направляющие 4 шт.
Шайба-чашка пластиковая, под винт М6 4 шт.
Клеммная колодка 10-ти полюсная 1 шт.
Клеммная колодка 12-ти полюсная 1 шт.
Комплект заземления:
Винт М4х8 с полукруглой головкой 1 шт.
Шайба зубчатая М4 1 шт.
Паспорт 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка индивидуальная или групповая 1 шт.
Монтажный комплект:
Винт М6 со сферической головкой, крест 4 шт.
Гайка М6, закладная, под 19” направляющие 4 шт.
Шайба-чашка пластиковая, под винт М6 4 шт.
Клеммная колодка 10-ти полюсная 1 шт.
Клеммная колодка 12-ти полюсная 1 шт.
Комплект заземления:
Винт М4х8 с полукруглой головкой 1 шт.
Шайба зубчатая М4 1 шт.
Паспорт 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка индивидуальная или групповая 1 шт.
Оплата и доставка
Оплата
Оплата для юридических лиц- безналичный расчет на основании выставленного счета поставщиком. Все необходимые документы (оригинал счета, товарная и налоговая накладные) будут доставлены вместе с заказом.
Банковские реквизиты:
ООО "ДЭНИТЕЛ"
Юридический адрес: 198152, г. Санкт-Петербург, ул. Краснопутиловская, д.69, литера А, помещ. 18-Н, ком. ОФИС 213А
ОГРН 1227800166560
ИНН 7805801239
КПП 780501001
Счёт получателя 40702 810 3 9016 0003987
Банк получателя ПАО "БАНК "САНКТ-ПЕТЕРБУРГ"
Кор. Счёт 30101 810 9 0000 0000790
БИК 044030790
Оплата для физических лиц осуществляется банковской картой при оформлении заявки у менеджера на покупку.
Оплата с использованием банковских карт следующих платёжных систем:
МИР;
VISA International;
Mastercard Worldwide.
Способ оплаты дополнительно может быть согласован при оформлении заявки на покупку.
Доставка
Для Вашего удобства мы предлагаем несколько способов доставки на выбор.
- Самовывоз. Вы всегда можете отказаться от нашей доставки и забрать заказ своей транспортной компанией.
- Доставка по России.
- Доставка за пределы России.
Доставка осуществляется с помощью транспортных компаний:
ТК «Деловые линии»
Сайт: Грузоперевозки Москва и Россия - транспортная компания Деловые Линии (dellin.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
Грузы от 0.5 кг до 3000+ кг
ТК «Курьер Сервис Экспресс»
Сайт: Курьерская служба доставки посылок — официальный сайт КСЭ (cse.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «ПЭК»
Сайт: Грузоперевозки по Москве, области и РФ | Транспортная компания ПЭК (pecom.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «СДЭК»
Сайт : СДЭК — услуги курьерской службы для частных лиц (cdek.ru)
Срок доставки: 3-6 дней в зависимости от региона.
Расчет стоимости: Калькулятор
Статус доставки: Отследить посылку
Более подробную информацию по возможности и стоимости доставки уточняйте у менеджеров компании DENITEL
+7 (812) 200-50-76
Техническая поддержка
Гарантия на товар
Сервисное сопровождение
Собственный склад
