ELEMY ATS-1201-01 Электронно-механический АВР

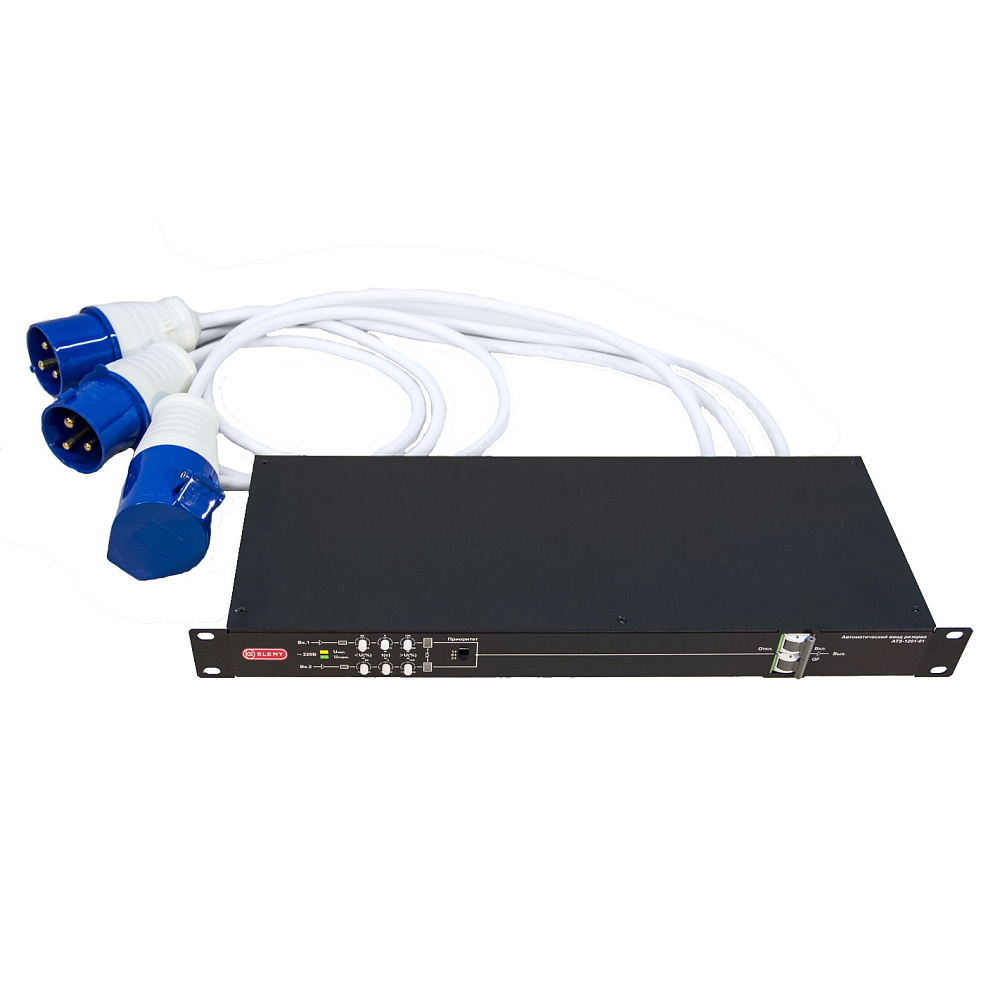

Электронно-механический АВР ELEMY ATS-1201-01 (1U, 220В, 30А, in (2) IEC 309, out (2) IEC 309) представляет собой микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности.

• Разъем (вилка) подключения прибора к источникам питания («Вход 1» и «Вход 2»): CEE 2Р+РЕ 32А 220В;
• Разъем (розетка) подключения прибора к потребителю электроэнергии («Выход»): CEE 2Р+РЕ 32А 220В;
• Время переключения между входами, напряжения на входах совпадают по фазе: 18 ÷ 22 мс;
• Время переключения между входами, напряжения на входах не совпадают по фазе: 24 ÷ 34 мс;
• Напряжение на входах устройства, номинальное: 220 В;
• Частота переменного тока на входах устройства: 50±1 Гц;
• Степень защиты оболочки по ГОСТ 14254-2015: IP20.

Электронный АВР ELEMY ATS-1201-01 – микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности. АВР имеет два входа подключаемых к двум независимым источникам переменного тока с номинальным напряжением 220В, и один выход для питания нагрузки.

Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, ЦОД, устройств автоматики и управления промышленным оборудованием и технологическими процессами.

Входа АВР подключаются к двум независимым источникам переменного тока с номинальным напряжением 220В. Анализ напряжений на каждом входе и управление работой АВР осуществляется электронной схемой базе микроконтроллеров (далее микропроцессорный блок).

Питание внутренних систем АВР производится от входов АВР. Устройство без повреждения переносит кратковременные повышения напряжения в сети питания до 400 В (СКЗ). АВР не имеет встроенных или возможности подключения внешних источников резервного питания.

Коммутация выходных цепей производится при помощи механических контактов силовых реле. Выходные цепи единовременно могут быть подключены только к одному из входов. Сигналы на управление силовыми реле формируются микропроцессорным блоком. Независимо реализована электрическая блокировка, исключающая одновременное срабатывание силовых реле 1-го и 2- го входов. Коммутация производится по двум полюсам, фазный (L) или нулевой (N) проводники первого и второго входов не объединяются в схеме устройства.

Выходная цепь АВР разделена на две группы, в каждой из которых линия (L) защищена своим автоматическим выключателем. Это позволяет пользователю непосредственно к выходам АВР подключить основные и резервные группы потребителей питания или систему гарантированного питания с аварийным байпасом.

Сигнализация для передачи основных сигналов состояния АВР на устройство мониторинга или телемеханики реализована с помощью выходов типа «сухой контакт».

Наименование устройства содержит в себе сокращенное название устройства АВР в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 1201 и вариант исполнения в модельном ряду 01.

Основные преимущества

• Высокое быстродействие – переключение на резервный ввод происходит за период времени менее 30мс, что позволяет использовать прибор в том числе и в качестве аварийного байпаса совместно с ИБП.
• Компактность – прибор занимает пространство всего лишь 1U в высоту и 170мм в глубину, что позволяет экономить место в шкафах.
• Отсутствие токов утечки в нагрузке – выходными коммутационными устройствами прибора являются силовые реле.
• Надежность – прибор устойчив к всплескам напряжений на питающих вводах и сохраняет свою работоспособности даже при долговременном повышении напряжения до 380В.
• Две ступени блокировки от одновременного включения обоих вводов (электронная и электромеханическая), которые исключают любую возможность “схлестывания” вводов.
• Выход устройства, защищен автоматическим выключателем.

Возможности гибкого управления и наглядный интерфейс АВР ELEMY ATS-1201-01

• Возможность настройки уставок по напряжению и времени переключения, позволяющее пользователю подстроить АВР под конкретные условия эксплуатации.
• Возможность выбрать ввод, который будет считаться приоритетным или оставить прибор работать в режиме без приоритета ввода.
• Наглядная индикация режимов работы прибора, которая просто воспринимается и не требует специальной подготовки персонала.
• Наличие сигнальных контактов, позволяющих удаленно, при помощи внешних систем мониторинга, контролировать важные показатели работы прибора.

Описание устройства ELEMY ATS-1201-01

Электронный АВР ELEMY ATS-1201-01 предназначен для питания нагрузки напряжением, соответствующим норме, путем коммутации нагрузки к одному их из двух входов, подключенных к независимым источникам электропитания. Микропроцессорный блок устройства контролирует наличие напряжений на входах их действующие значения, анализирует готовность входов и заданный режим работы, после чего выдает сигналы управления силовыми реле входов. При анализе входных напряжений исключаются ложные сигналы, возникающие по причине появления в сети кратковременных импульсов и высокочастотных помех, не влияющих на работу защищаемого оборудования и не приводящих к его выходу из строя. Вход, к которому в текущий момент времени с помощью силовых реле подключены выходные цепи АВР, т. е. вход, с которого в данный момент питается нагрузка, считается активным.

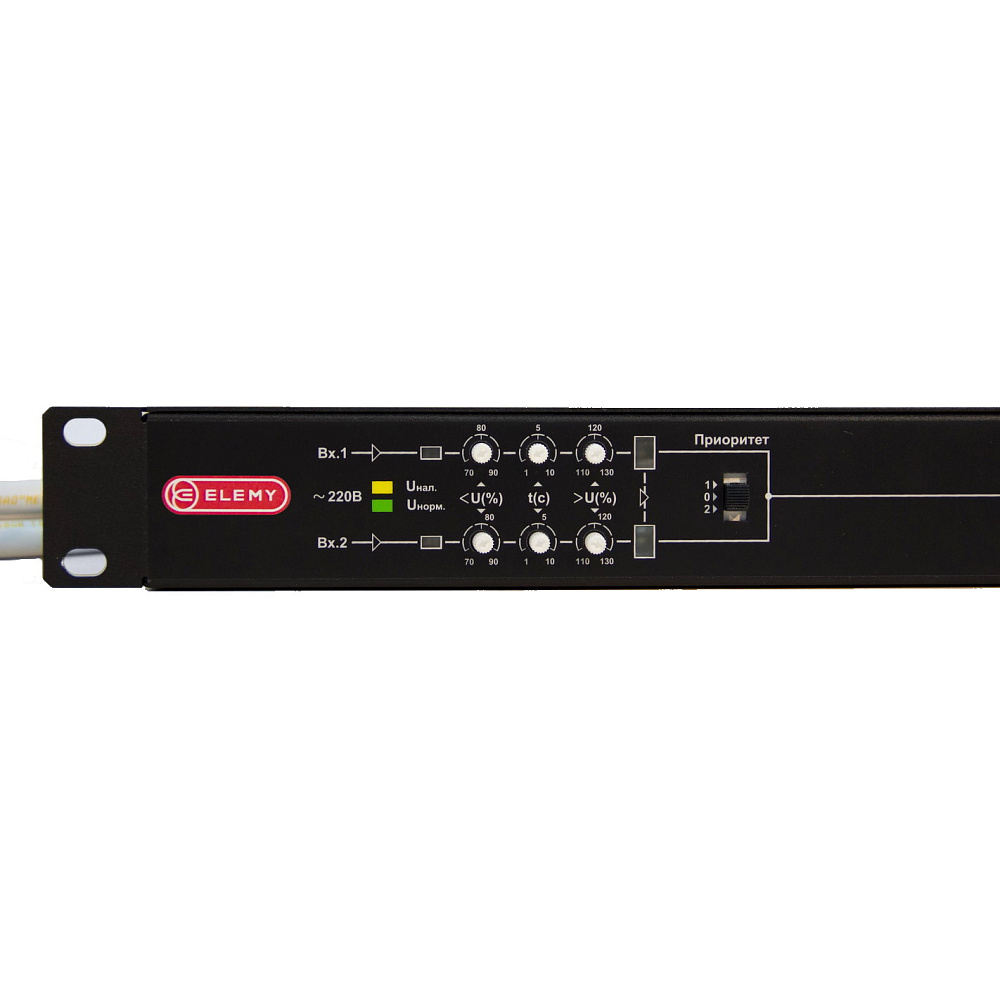

Уставки по напряжению задаются пользователем с помощью регуляторов, расположенных на лицевой панели, позволяющих раздельно по каждому входу выставить уставки минимального и максимального допустимого напряжения.

Готовность входа к использованию определяется наличием на входе напряжения соответствующего уставкам в течение времени, превышающего время задержки. Время задержки задается регуляторами на лицевой панели, раздельно для каждого входа. Готовность входа – обязательное условие для того, чтобы нагрузка могла быть подключена к этому входу. Задержка с момента появления на входе напряжения, соответствующего уставкам, до подтверждения готовности входа, позволяет убедиться, что напряжение в сети, к которой подключен конкретный вход, находится в установившемся режиме, отсутствуют броски или провалы напряжения. См. рисунок 1. Это позволяет избежать преждевременного подключения нагрузки ко входу с неустановившимся режимом. Данная задержка не влияет на время переключения.

Задержка сброса готовности входа. При понижении напряжения ниже заданной уставки Uмин, но не ниже 70% от Uном, вход остается в состоянии готовности 500мс. При повышении питания выше заданной уставки Uмакс, но не выше 130% от Uном, вход остается в состоянии готовности 200мс. Если в течение указанного времени напряжение не пришло в норму, состояние готовности входа сбрасывается. При отклонении напряжения на входе ниже 70% от Uном или выше 130% от Uном состояние готовности входа сбрасывается без задержки по времени.

Выбор приоритета входа производится пользователем с помощью трехпозиционного переключателя на лицевой панели, вход «1» или вход «2». При выборе одного из входов и при условии, что он находится в состоянии готовности – питание нагрузки будет осуществляться именно от этого входа. Переключение приоритета на другой вход, находящийся в состоянии готовности, вызовет переключение нагрузки выбранный вход.

Выбор режима «0» – без приоритета, обеспечит питание нагрузки с того входа, который раньше другого придет в состояние готовности при подаче напряжений на входа АВР. Питание нагрузки будет осуществляться от этого входа, до тех пор, пока на нем будет присутствовать напряжение, соответствующее норме.

Питание нагрузки осуществляется с выходных цепей АВР, которые коммутируются к одному из входов. При условии, что оба входа находятся в состоянии готовности, выбор активного входа и питание нагрузки происходит в зависимости от заданного режима приоритета, как описано выше. Вне зависимости от выбранного режима, в случае, когда только один из входов находится в состоянии готовности, питание нагрузки осуществляется с данного входа.

При первоначальном включении прибора (при одновременной подаче напряжения на оба входа) в режиме отключенного приоритета одного из входов возможна задержка запуска прибора в работу продолжительностью до 5-ти секунд. Это нормальная работа прибора и не является неисправностью!

Выход напряжения за уставки: в случае появления на входе напряжения, не соответствующего заданным уставкам, состояние готовности входа сбрасывается. Если данный вход активен, контроллер отключает выходные цепи АВР от этого входа. Переключение питания нагрузки на соседний вход происходит при условии, что он находится в состоянии готовности.

Безударный режим: коммутация выходных цепей АВР (замыкание и размыкание контактов силовых реле любого входа) производится в момент перехода, на данном входе, через ноль синусоиды питающего напряжения. Данная модель АВР, ELEMY ATS-1201-01, учитывает только фазу напряжения и не учитывает характер нагрузки. Поэтому, в случае возможного смещения фазы тока относительно фазы напряжения переход на другой вход может быть менее «плавным», и небольшие броски тока, при переключении АВР, являются нормальным явлением и не являются признаками неисправности устройства.

Переключение нагрузки между входами происходит с выдержкой времени. Выдержка времени обеспечивает гарантированное размыкание контактов силовых реле активного входа до момента включения силовых реле резервного входа. Время переключения нагрузки между входами приведено в руководстве по эксплуатации.

Монтаж АВР ELEMY ATS-1201-01

Установка АВР производится в телекоммуникационную стойку или шкаф на стандартные 19-ти дюймовые направляющие. Для крепления применяется монтажный набор из комплекта поставки, в который входят закладные гайки М6, винты М6 и пластиковые шайбы.

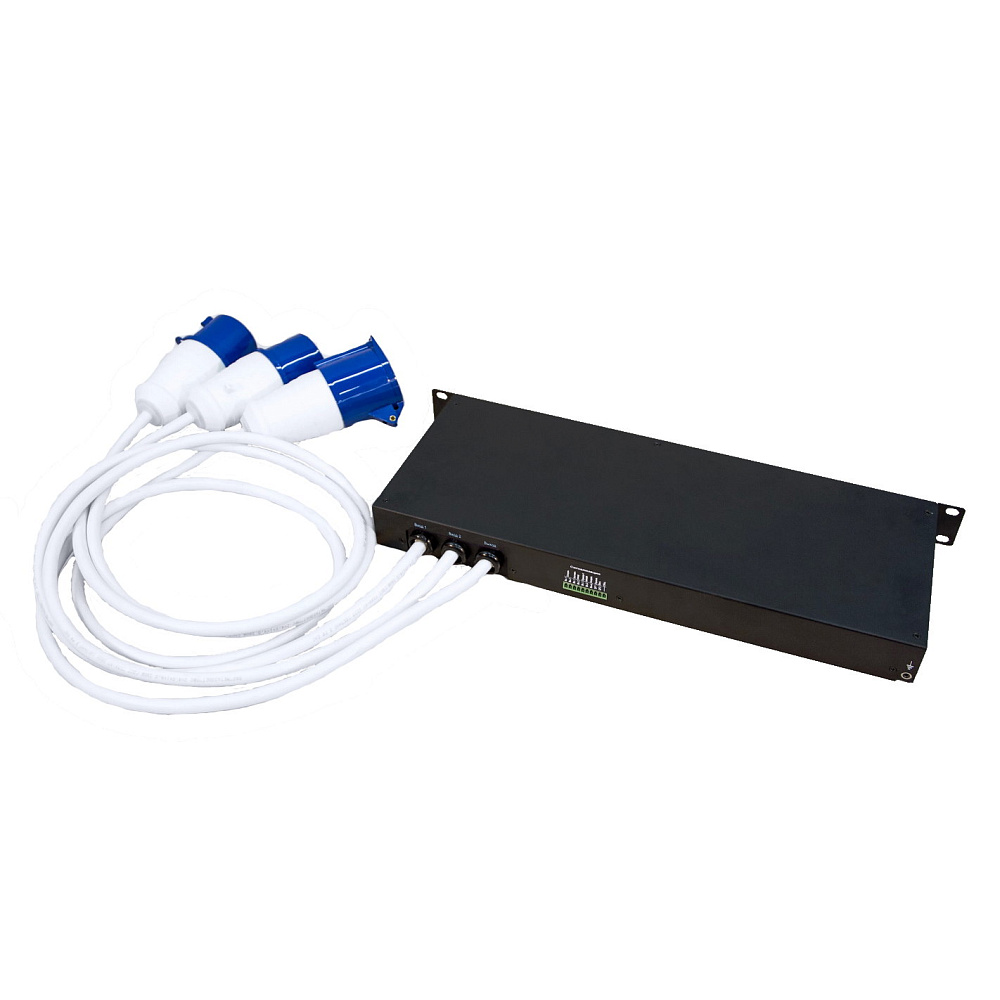

Подключение внешних цепей производится на задней панели прибора. См. рисунок 3. Силовые цепи подключаются посредством выведенных кабелями разъемов стандарта CCE. Сигнальные цепи подключаются одножильными проводниками, или многожильными с дополнительной обсадкой концов провода наконечниками. Сечение проводов должно быть не более приведенных в Таблице 1 значений руководства пользователя. При подключении жестких одножильных проводов и кабелей, рекомендуется производить их раскладку таким образом, чтобы исключить тяжение, создаваемое проводами на клеммы прибора.

Заземление корпуса АВР производится при помощи отдельного заземляющего проводника, подключенного непосредственно к заземляющей шине шкафа или к ГЗШ. Для подключения заземляющего проводника к прибору на задней панели предусмотрено отверстие винт М4, обозначенное специальным знаком. В комплекте с устройством для подключения провода заземления прилагается винт М4х8 и зубчатая шайба.
