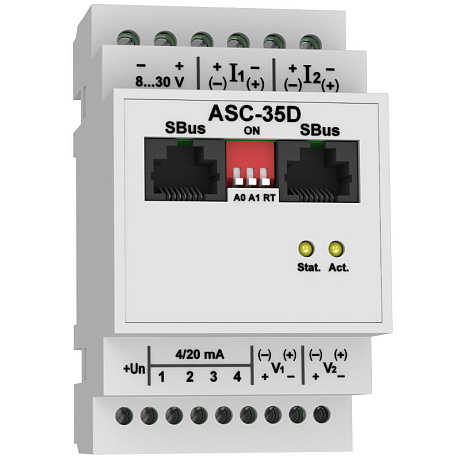

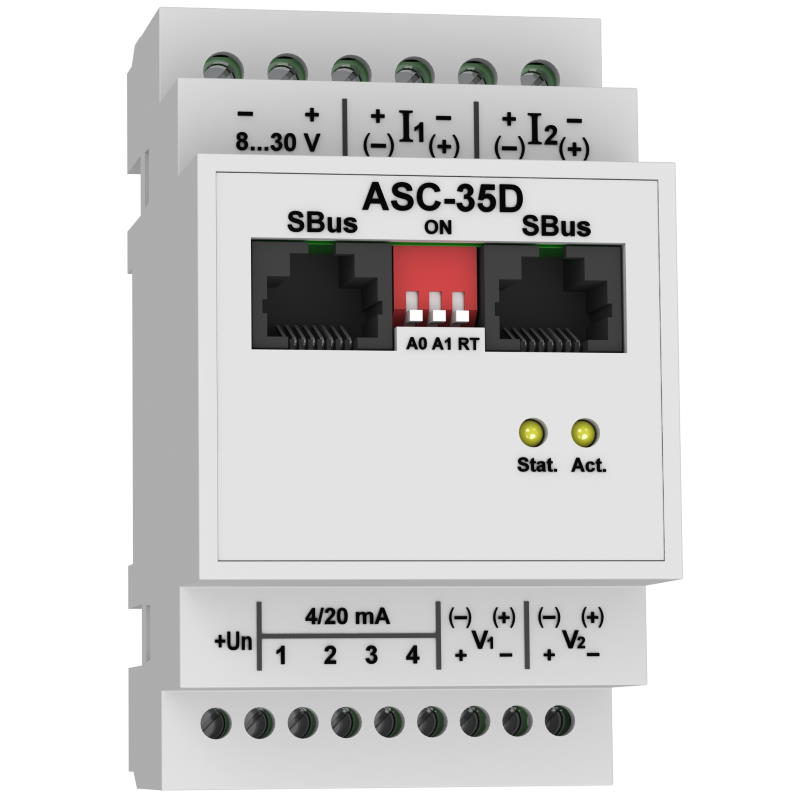

ASC-35D – модуль аналоговых датчиков

Артикул: 000512

В наличии

Подробнее

Скидка для юр.лиц

Для получения скидки направьте запрос на эл. почту info@denitel.ru

Цена

19 886 ₽/шт

Кол-во

Описание Спецификация Комплект поставки Оплата и доставка

Описание

Модуль может работать используя один из двух протоколов обмена данными: IM или ModBus RTU.

Модуль аналоговых датчиков ASC-35D может функционировать в двух режимах:

Ведомый модуль в сети контроллера iNode CE-35D, iNode CE-35D GSM (по протоколу IM);
Ведомый модуль в сети RS-485 (по протоколу ModBus RTU).

Особенности

Непосредственное измерение (по 2-м каналам) постоянного напряжения от -72 В до 72 В с речным или автоматическим выбором диапазонов измерения (-20..20 В или -72..72 В)
Возможность масштабирования измеренного значения напряжения (v) по линейному закону y=Kv+Z
Непосредственное измерение (по 2-м каналам) постоянного тока от -24 А до 24 А (в предельном диапазоне от -30 А до 30 А)
Измерительные входы постоянного тока имеют гальваническую развязку (напряжение изоляции не менее 1000 В при времени испытания 60 секунд) от источника питания и шины SBus
Измерение тока интерфейса “токовая петля” 4/20мА в диапазоне от 0 мА до 30 мА
Входы интерфейса “токовая петля” 4/20мА имеют встроенные нагрузочные резисторы 100 Ом
Возможность масштабирования измеренного значения тока интерфейса “токовая петля” в заданном диапазоне
Низкая погрешность измерений
Возможность электропитания модуля по шине SBus (не более 5 модулей от одного источника питания 12 В)
Защита модуля от импульсных перенапряжений и коротких замыканий на шине SBus и источнике питания
Поддержка двух протоколов передачи данных: IM, ModBus RTU;
Бесплатное ПО для конфигурации модуля
Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм

Одним из примеров применения модуля ASC-35D может служить мониторинг параметров аккумуляторной батареи и нагрузки в маломощных источниках бесперебойного электропитания постоянного тока.

Таким образом, Посредством модуля ASC-35D, подключенного указанным на рисунке образом, обеспечивается контроль по интерфейсу RS-485 (протокол IM или ModBus/RTU): тока заряда/разряда, температуры аккумуляторной батареи; напряжения на шине постоянного тока; тока основной нагрузки (более 30 А); токов дополнительных нагрузок (до 24 А).

Спецификация

Потребляемая мощность

не более 1 Вт

Рабочий диапазон напряжения питания

от 8 до 30 В

Защита

от перегрузок по току и коротких замыканий
от смены полярности
от импульсных перенапряжений

SBus

RS-485, два разъема RJ45

Поддерживаемые протоколы

IM, ModBus RTU

Максимальное число модулей на шине при работе по протоколу IM

4 (задается DIP-переключателем)

Максимальное число модулей на шине при работе по протоколу ModBus RTU

254 (задается программно)

Число измерительных входов

Диапазон измерения постоянного напряжения

диапазон 1* (“минимум”) -20..20 В;
диапазон 2* (“максимум”) -72..72 В

Погрешность измерения постоянного напряжения, не более

диапазон 1 (“минимум”) ±0,1% ± 20 мВ;
диапазон 2 (“максимум”) ±0,1% ± 50 мВ;

Дифференциальное входное сопротивление, не менее

2 МОм

Входное сопротивление относительно источника питания, не менее

0,5 МОм

Число измерительных входов

Диапазон измерения постоянного тока

-24..24 А

Предельный диапазон измерения постоянного тока

-24..24 А

Погрешность измерения постоянного тока, не более

±1%

Напряжение изоляции входов, не менее

1000 В постоянного тока в течение 1 минуты

Параметры измерительных входов интерфейса токовая петля

4/20мА

Число измерительных входов

Диапазон измерения постоянного тока

0..30 мА

Погрешность измерения, не более

±0,15%

Сопротивления встроенного токового шунта

100 Ом

Рабочая температура окружающего воздуха

от 0 до +50 С (от -20 до +50 С – по требованию заказчика)

Степень защиты по ГОСТ 14254

IP 20

Габаритные размеры ШxДxВ

не более 53 х 90 х 65мм

Масса

не более 0,25 кг

Комплект поставки

ASC-35D модуль аналоговых датчиков - 1 шт.
