М350 - комплект трассо-дефектоискателя с генератором МК510
Трассо-дефектоискатель СВЯЗЬПРИБОР М350 обладает полным набором методов для отыскания повреждения изоляции кабеля в полевых условиях:
- контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм
- фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному
- «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)
- поиск утечек \воздушки\ и в зданиях/колодцах на частоте 273 Гц с помощью клещей КО-29
- непрерывное автоматическое измерение глубины залегания и тока
- очистка от наводок (острый максимум)
- контроль кабеля «свой-чужой» автомат
- высокочастотный отбор пар
- GSM управление генератором

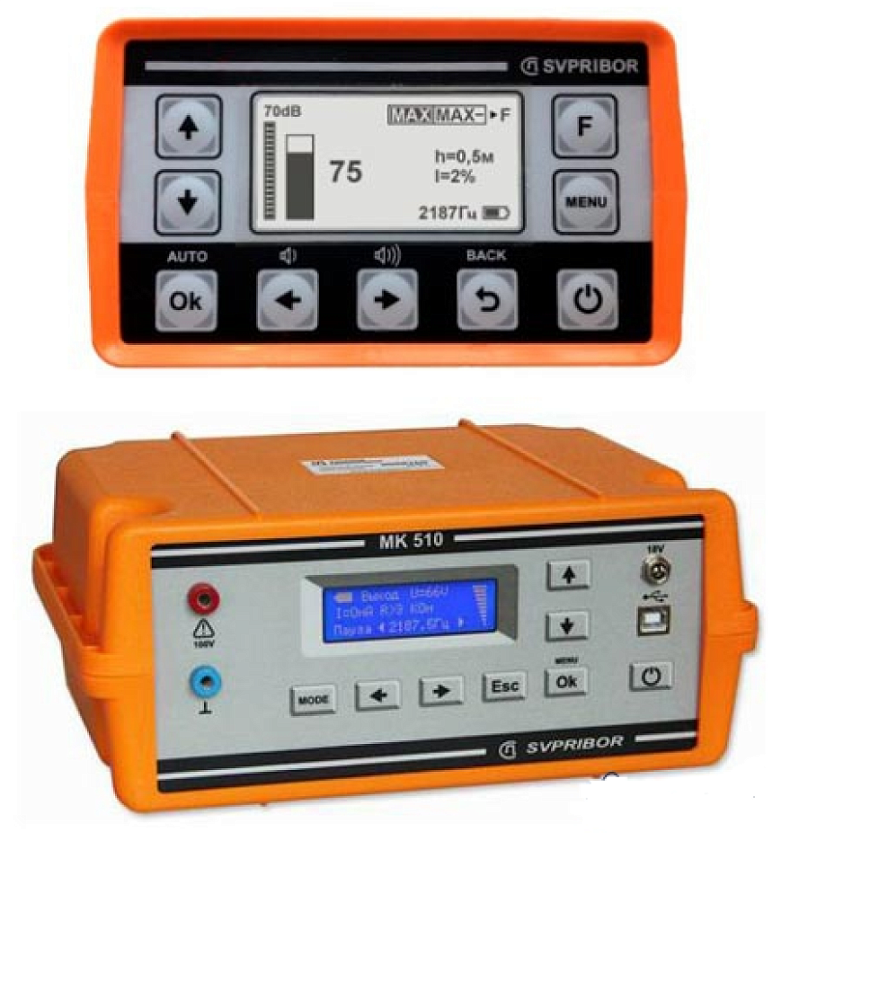

Комплект трассо-дефектоискателя состоит из приёмника, антенны, отборников пар, дефектоискателя и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора МК-510) и в пассивном режиме.
Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник регистрирует переменные магнитные поля в звуковом диапазоне частот, источником которых являются силовые кабели с током промышленной частоты и сети радиотрансляции.
В активном режиме поиска источником сигнала является генератор МК510, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике приемной антенны. Датчики располагаются в верхней и нижней части антенны. Индуцированные в антенне сигналы поступают в приемное устройство, где осуществляется их аналоговая и цифровая обработка.
Поиск и обнаружение трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).
Дефектоискатель состоит из комплекта контактных штырей и позволяет находить повреждения оболочек волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее.
Входящие в комплект индуктивный и ёмкостный отборники позволяют проводить отбор кабеля и жил.

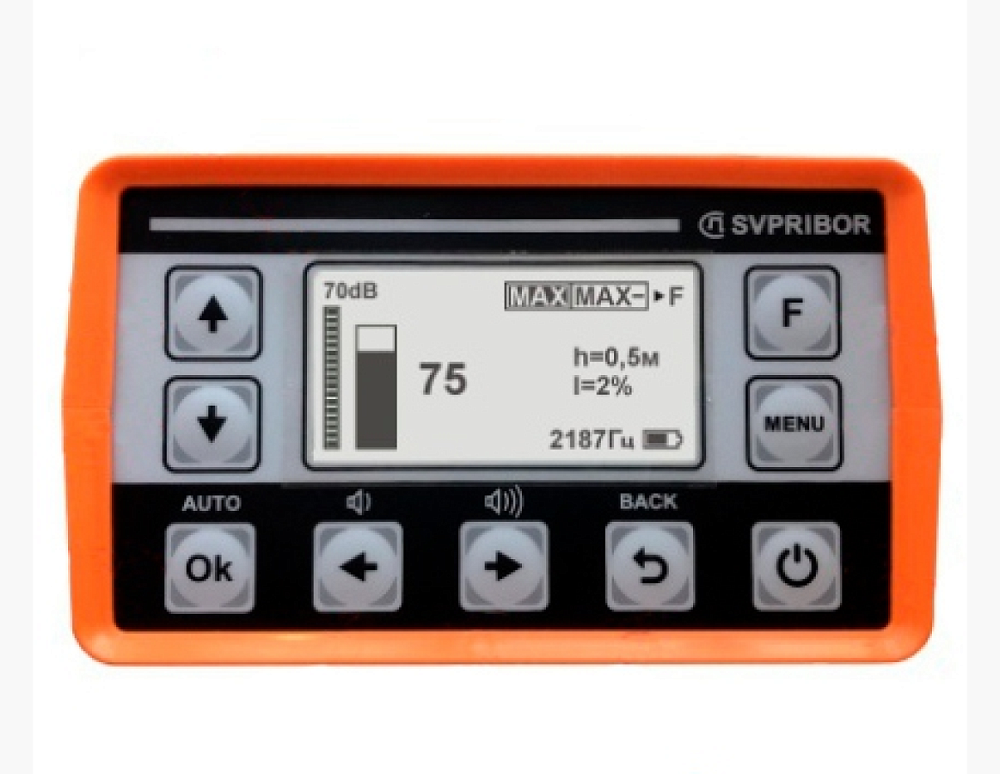

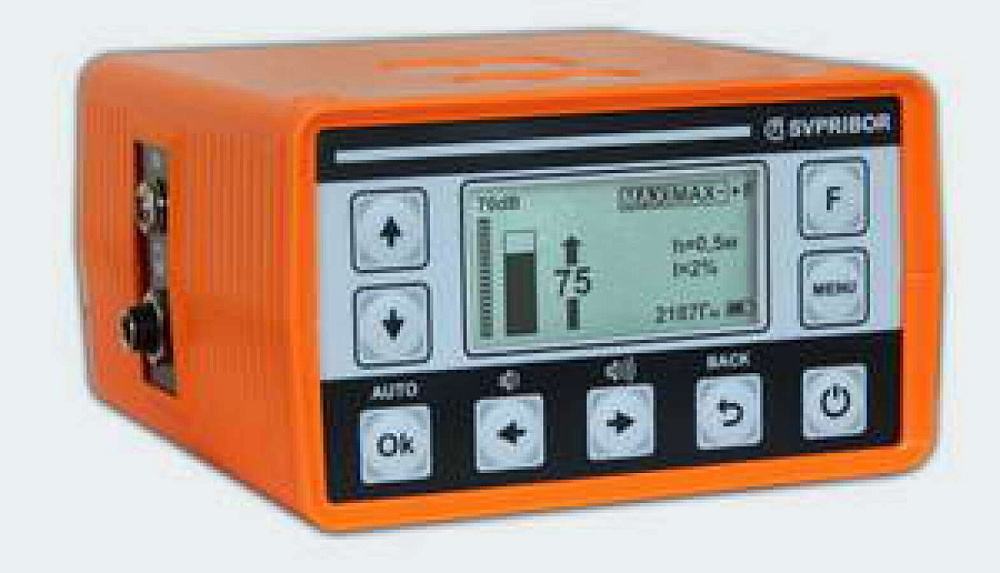

Особенности приемника М310
- Конструкция приёмника: легкий переносной блок в сумке
- LCD дисплей с подогревом
- Питание от LiFePO аккумуляторов, которые не боятся отрицательных температур
- Внешняя приёмная антенна подключается с помощью провода
- Работа на частотах от 10 до 26000 Гц в пассивном режиме
- Работа на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в активном режиме (в комплекте с генератором МК510)
- Работа на любой частоте в диапазоне от 200 до 35000 Гц (с применением стороннего генератора сигналов)
- Режим поиска СВОЙ-ЧУЖОЙ, который по направлению сигнала помогает разобраться в местах скопления коммуникаций

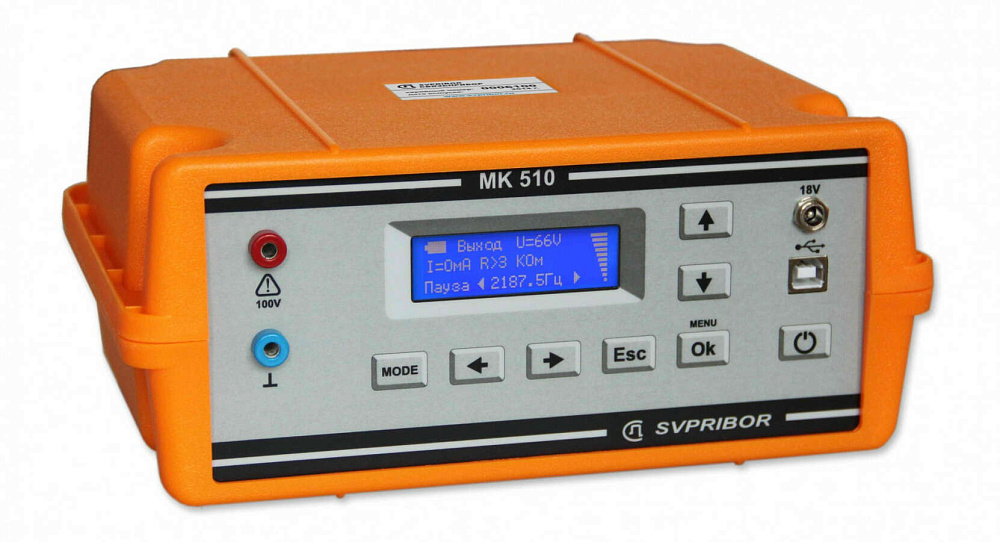

Особенности генератора МК510
- Частоты для работы с приёмниками серии ПОИСК: 273,2 / 187,5 / 6562,5 / 26250 Гц
- Формирование любой частоты от 250 до 35000 Гц
- Выходная мощность до 10 Вт
- Гармонический выходной сигнал
- Встроенный аккумулятор на 8 часов непрерывной работы
- Встроенный индуктор для бесконтактного подключения к кабелям под напряжением
- LCD-дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки
- Работа с внешними клещами-индуктором К-100 (приобретаются дополнительно) для бесконтактного подключения к кабелям под напряжением с диаметром до 100 мм
- Дистанцоннное управление через опцию GSM (устанавливается дополнительно)
- Обновление ПО через USB
Основные функции СВЯЗЬПРИБОР M350
- Поиск трассы подземных, воздушных и внутридомовых кабельных линий связи и силовых кабелей
- Поиск металлических тросов и трубопроводов (водо-, нефте- и газопроводов)
- Поиск коммуникаций, имеющих металлическую оболочку или металлические проводники
- Непрерывный цифровой контроль глубины залегания и протекающего тока
- Контроль направления сигнала для определения своего кабеля (трубы) в местах схождения коммуникаций или в пучке
- Отбор пар в кабеле (пробник пар)
- Локализация повреждения оболочки медных кабельных линий, волоконно-оптических линий связи (ВОЛС), кабеля из сшитого полиэтилена, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без: контактным методом (с помощью контактных штырей), бесконтактным методом: емкостным (емкостные датчики), фазовым и амплитудным
- Локализация места обрыва или короткого замыкания (КЗ) жил кабеля.
2187,5 ± 1 Гц
6562,5 ± 3 Гц
26 250 Гц ± 12 Гц
для частоты 6562,5 Гц
для частоты 2187,5 Гц
для частоты 273,5 Гц
45 Гц
15 Гц
2,5 Гц
2187,5 ± 1 Гц
6562,5 ± 2 Гц
26 250 ± 3 Гц
в диапазоне частот 10 - 20 кГц
в диапазоне частот 20 - 35 кГц
5 ± 0,5 Вт
3 ± 0,5 Вт
от встроенного аккумулятора (12 В, 4,5 А/ч)
Приемник:
- Приемник М310 - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Сумка для приемника - 1 шт.
- Сетевой адаптер - 1 шт.
- Аккумуляторные батареи LiFePo, тип«18650» (встроены в прибор) - 4 шт.
Антенна:
- Приёмная антенна - 1 шт.
- Сумка для антенны - 1 шт.
Отборники:
- Емкостный отборник пар - 1 шт.
- Индуктивный отборник - 1 шт.
Дефектоискатель (поиск повреждений оболочки):
- Контактный штырь - 2 шт.
- Провод для подключения контактных штырей - 1 шт.
- Сумка для контактных штырей - 1 шт.
Генератор:
- Генератор МК510 (АКБ встроена) - 1 шт.
- Провод для подключения генератора к нагрузке - 2 шт.
- Сетевой адаптер - 1 шт.
- Магнитный контакт - 1 шт.
- Штырь заземления - 1 шт.
- Крокодилы - 2 шт.
- Руководство по эксплуатации - 1 шт.
- Сумка для переноски генератора - 1 шт.
