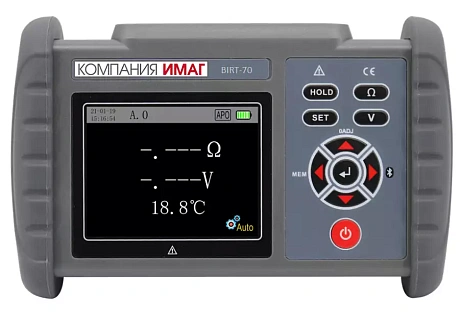

ИМАГ BIRT-70 - Тестер аккумуляторных батарей

ИМАГ BIRT-70 - Универсальный тестер внутреннего сопротивления аккумуляторных батарей  – это измерительный прибор, используемый для измерения внутреннего сопротивления, напряжения и температуры аккумуляторных батарей. Он позволяет определять состояние свинцовых и литиевых аккумуляторных батарей. Также тестер можно использовать для измерения параметров ESR (эквивалентное последовательное сопротивление - ЭПС) электролитических конденсаторов. В этом приборе используется четырехконтактный метод измерения внутреннего сопротивления батареи, что позволяет получить правильное значение измерения без влияния контактного сопротивления между измерительным проводом, выводом тестера и клеммой батареи. Также тестер обеспечивает возможность хранения данных, получения доступа к данным, обладает функциями звуковой сигнализации и автоматического отключения. Это незаменимый прибор в сфере производства и установки аккумуляторов, производства и обслуживания оборудования и т.п.

Измерения можно проводить без остановки системы ИБП с использованием низкоомного измерения переменного тока и технологии шумоподавления. Это позволяет не останавливать нормальную работу тестируемого устройства и проводить измерения в рабочем состоянии, значительно сокращая время испытания. Кроме того, тестер имеет функции хранения данных, отображения гистограммы, выгрузки данных, соединения с компьютером, мобильным телефоном, планшетом и другими устройствами по Bluetooth для беспроводного доступа к измерениям и данным.

Описание метода четырехконтактного тестирования на переменном токе

Между положительным и отрицательным полюсами батареи протекает переменный ток I с частотой 1 кГц. Измеряется разность напряжения переменного тока V между положительным и отрицательным полюсами батареи, а внутреннее сопротивление батареи рассчитывается по формуле R=V/I. Для обеспечения точности измерения используются два токовых вывода (S). Два вывода напряжения (P) должны независимо контактировать с плюсовым и минусовым полюсами батареи. Для получения правильного значения измерения необходимо исключить сопротивление проводов и контактное сопротивление.

Принцип измерения напряжения

После того, как «резистор выборки» разделяет напряжение пропорционально его значениям, а шумы отфильтровываются, АЦП выполняет выборку, рассчитывает и корректирует измеренное значение программным способом.

Принцип измерения температуры

Схема делителя напряжения состоит из датчика температуры NTC и резистора Rx. Резистор Rx имеет постоянное сопротивление, а датчик NTC изменяет свое сопротивление при изменении температуры. Фактическое значение температуры получается путем измерения напряжения парциального давления и внесения его в формулу преобразования температуры NTC.
