FLUKE 190-202-III, Осциллограф-мультиметр цифровой, 2 канала, полоса 200 МГц

Главная
Каталог
Измерительное оборудование
Осциллографы
Осциллографы FLUKE
FLUKE 190-202-III, Осциллограф-мультиметр цифровой, 2 канала, полоса 200 МГц

Артикул: 015567

В наличии

Подробнее

Скидка для юр.лиц

Для получения скидки направьте запрос на эл. почту info@denitel.ru

Цена

по запросу

Кол-во

Описание Спецификация Комплект поставки Оплата и доставка

Описание

Осциллограф Fluke 190-202-III – компактный высокозащищенный прибор с автономным питанием, двумя измерительными каналами с частотой пропускания 200 МГц, функциями цифрового мультиметра, внешней синхронизации и долгосрочной регистрации показаний.

Все модели серии 190 разработаны для промышленных измерений, обладают высокой прочностью и соответствуют наивысшему классу электробезопасности. Устройство относится к третьему поколению линейки и отличается от предшественников расширенным функционалом и улучшенной эргономичностью за счет переработанного интерфейса и увеличенного экрана.

Преимущества Fluke 190-202-III

Отслеживание сложных сигналов упрощает функция Connect-and-View, которая автоматически устанавливает параметры развертки и запуска с непрерывной синхронизацией.
Встроенный мультиметр служит для контроля величины напряжения с более высоким разрешением и точностью, чем в стандартном режиме осциллографа Fluke, а также для измерения сопротивления, проверки диодов и целостности цепи. При использовании подключаемых датчиков прибор способен определять силу тока и температуру, что позволяет обойтись без дополнительного оборудования на выезде.
Регистрация данных TrendPlot с построением наглядного графика служит для выявления редких бессистемных сбоев при выполнении измерений в течение продолжительных временных промежутков.
USB-интерфейс применяется для связи с ПК и подключения внешнего носителя для прямого сохранения данных.

Диагностические функции

Встроенные в Fluke 190-202-III функции автоматических и курсорных исследований дают возможность контролировать основные параметры сигналов проверяемых устройств и систем. Для выявления аномалий можно использовать математический аппарат и быстрые преобразования Фурье, что помогает проверить характеристики в частотной области. Функция послесвечения имитирует работу аналогового прибора, позволяя отслеживать изменение осциллограмм во времени. В зависимости от диагностических задач, можно задействовать режимы подавления высокочастотных помех и быстрого обнаружения всплесков сигнала. Функция сравнения сигналов позволяет быстро выявлять отклонения осциллограммы от образцовой формы или шаблона, с получением результатов в формате "годен – негоден".

Вы можете купить FLUKE 190-202-III, Осциллограф-мультиметр цифровой, 2 канала, полоса 200 МГц в компании DENITEL у официального дилера FLUKE с доставкой по РФ.

Спецификация

Кол-во каналов

Полоса пропускания

200 МГц

Время нарастания импульса

1.7 нс

Количество входов осциллографа

2 входных канала плюс внешний запуск развертки

Архитектура каналов

все входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации

Чувствительность входа

с датчиком 10:1, от 20 мВ до 1000 В/дел.
c датчиком 100:1, от 200 мВ до 10 кВ/дел.
прямой (1:1), от 2 мВ до 100 В/дел.

Ограничитель полосы пропускания

20 МГц и 10 кГц

Полярность

нормальная, инвертированная, переменная

Номинальное входное напряжение

CAT III 1000 В / CAT IV 600 В

Вертикальное разрешение

8 бит

Точность от 4 с до 10 мкс

5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов)
2 мВ/дел, ± (1,5% + 10 отсчетов)

Полное входное сопротивление

1 МОм (± 1%) // 15 пФ (± 2,25 пФ)

Максимальная частота выборки в реальном времени (одновременная)

2,5 Гвыб/ с для каждого канала

Длина записи

до 10000 точек на канал

Масштаб по оси времени

от 2 нс до 4 с на деление
временная развертка в последовательности 1-2-4
более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. Режим регистратора)

Максимальная длина записи

10000 точек на канал в режиме осциллографа
30000 точек на канал в режиме ScopeRecord™ Roll (см. Режим регистратора)

Точность синхронизации

(0,01 % от показаний + 1 пиксел)

Регистрация импульсных помех

обнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел)

Дисплей

133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой

Режимы отображения

любая комбинация каналов; ср. вкл./выкл., повтор

Видимая ширина экрана

12 делений по горизонтали в режиме осциллографа

Режимы digital persistence (цифровое послесвечение)

выкл./коротк./сред./длин./беск. и режим огибающей

Математические операции с осциллограммами

одна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа

Регистрация осциллограммы, режимы

нормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор

Источник

вход A, B или внешний (через вход мультиметра)

Запуск развертки по длительности импульса (на канале A)

длительность импульса по времени позволяет выполнять запуск развертки t, =t, ≠ t, где t выбирается с минимальным шагом 0,01 деления или 50 нс

Задержка по времени

1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки

Запуск развертки на цикле N

запуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99

Основная погрешность по постоянному току

±(0,5 % + 6 ед.мл.разр.)

Диапазоны

500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм

Погрешность

±(0,6 % + 5 ед.мл.разр.)

Проверка целостности

звуковой сигнал при < 50 Ом (± 30 Ом)

Проверка диодов

до 2,8 В

Сила тока (A)

пост., перем., пост+перем.т. с помощью токоизмерительных клещей, приобретаемых отдельно, или токового шунта коэффициенты масштабирования: 100 мВ/А; 1 В/А – 100 В/А; 400 мВ/А

Температура

при помощи дополнительных принадлежностей цена деления шкалы 1 мВ/°C или 1 мВ/°F

Источник и отображение

вход A, вход B, двойной выборка из всех каналов одновременно

Объем памяти

30000 точек данных, каждая содержит минимум и максимум

Диапазон мин./макс.

мин. и макс. значения создаются в точках, измеренных с высокой частотой выборки, обеспечивая регистрацию и отображение всплесков сигнала

Режимы регистрации

развертка с однократным запуском, постоянная, начало по внешнему сигналу запуска развертки, остановка по внешнему сигналу запуска развертки

Остановка по сигналу

режим ScopeRecord может быть остановлен отдельным триггерным событием или прерыванием повторяющегося сигнала запуска по любому из входных каналов (по внешнему сигналу на серии 190-XX2)и

Горизонтальная шкала

отметка времени от начала записи, текущее время суток

Масштабирование

от полного повторного просмотра записи до уровня точки на каждом уровне записи

Память

2 осциллограммы многоканального ScopeRecord могут быть сохранены во внутренней памяти для дальнейшего показа и анализа

Масштаб по оси времени

от 4 мс/деление до 2 мин/деление

Продолжительность записи

4.8 с ~ 40 ч

Время/деление в режиме просмотр всех

0,4 с/дел ~ 4 ч/дел

Регистрация импульсных помех

8 нс

Частота выборки

125 Мвыб/с

Разрешение

160 мс ~ 4,8 с

Габариты

265 x 190 x 70 мм

Вес (с аккумулятором)

2,1 кг

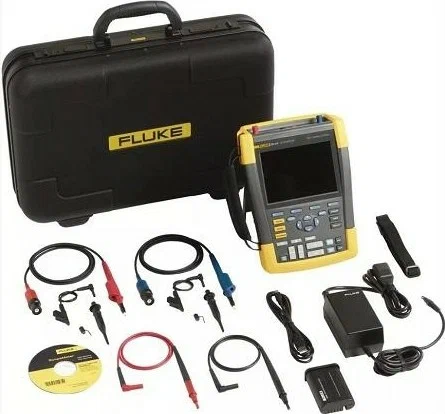

Комплект поставки

Осциллограф Fluke 190-202-III
Ремешок для подвешивания
Адаптер питания Fluke BC190/830
Шнур питания
Li-Ion аккумулятор Fluke BP290: 10.8 В, 2500 мАч
Измерительные провода TL175 (один красный, один черный) с тестовыми контактами
Датчик Fluke VPS410-II-x 500 МГц, 10:1 - 2 шт.
USB-кабель
Информация по технике безопасности
Демонстрационное программное обеспечение FlukeView 2
Инструкция
