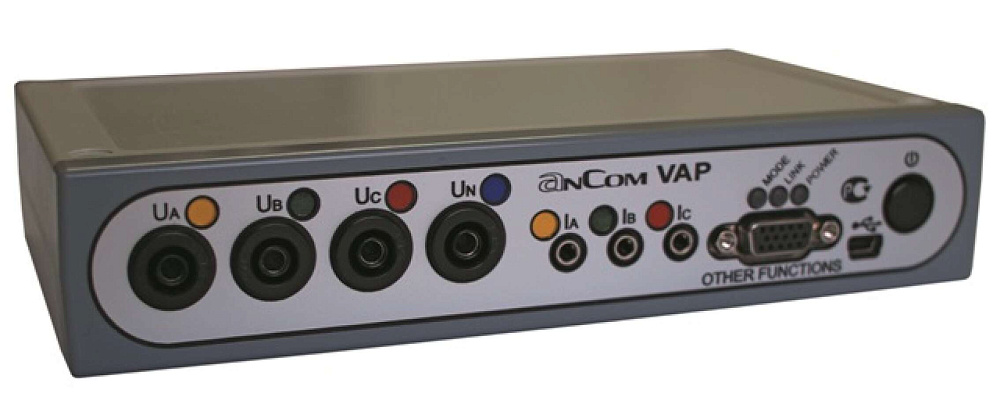

AnCom VAP/30AC - трехфазный вольтамперфазометр (ВАФ)

Трехфазный вольтамперфазометр (ВАФ) AnCom VAP/30AC служит для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.

Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений).

Вольтамперфазометр также позволяет настраивать и контролировать:

• измерительные трансформаторы тока и напряжения
• параметры качества электрической энергии
• сопротивления электрических цепей при токах ±200 мА и 7 мА

Особенности

• Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА)
• Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений)

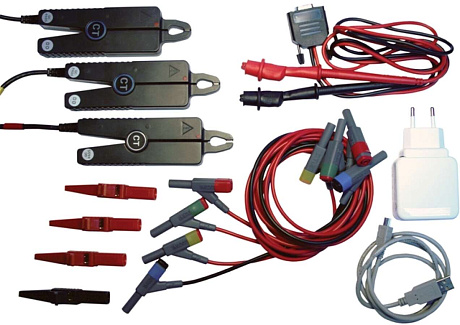

• Три измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей)
• Три измерительных входа по напряжению 0,01...750 В
• Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...50 гармоники)
• Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения
• Точное измерение частоты ±0,01 Гц
• Поддержка схем подключения:
  • трехфазная четырехпроводная (звезда)
  • трехфазная трехпроводная (треугольник и Арона)
  • однофазная двухпроводная
  • постоянный ток и напряжение (DC)
  • «прозвонка» электрической цепи
• Дополнительные измеряемые параметры:
  • постоянное напряжение и ток
  • импеданс
  • электрическая мощность и энергия (активная, реактивная и полная – суммарная и по каждой фазе)
• Контроль электросчетчиков методом сравнения активной и реактивной электрической энергии – измеренной прибором и на основе принятых импульсов от электросчетчика
• Анализ гармоник (до 50) токов и напряжений:
  • графики спектральных составляющих по каждой фазе
  • коэффициенты искажения синусоидальности кривой
  • коэффициенты n-ых гармонических составляющих
  • K-фактор и Crest factor (пик-фактор)
• Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности

Основные функции AnCom VAP/30AC

Настройка, контроль и проверка:

• фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА):
  • дифференциальных токовых защит,
  • дистанционных защит,
  • токовых направленных защит нулевой последовательности,
  • автоматических систем синхронизации, регуляторов напряжения и т.д.;
• измерительных трансформаторов тока и напряжения;
• сопротивления электрических цепей при токах ±200 мА и 7 мА.

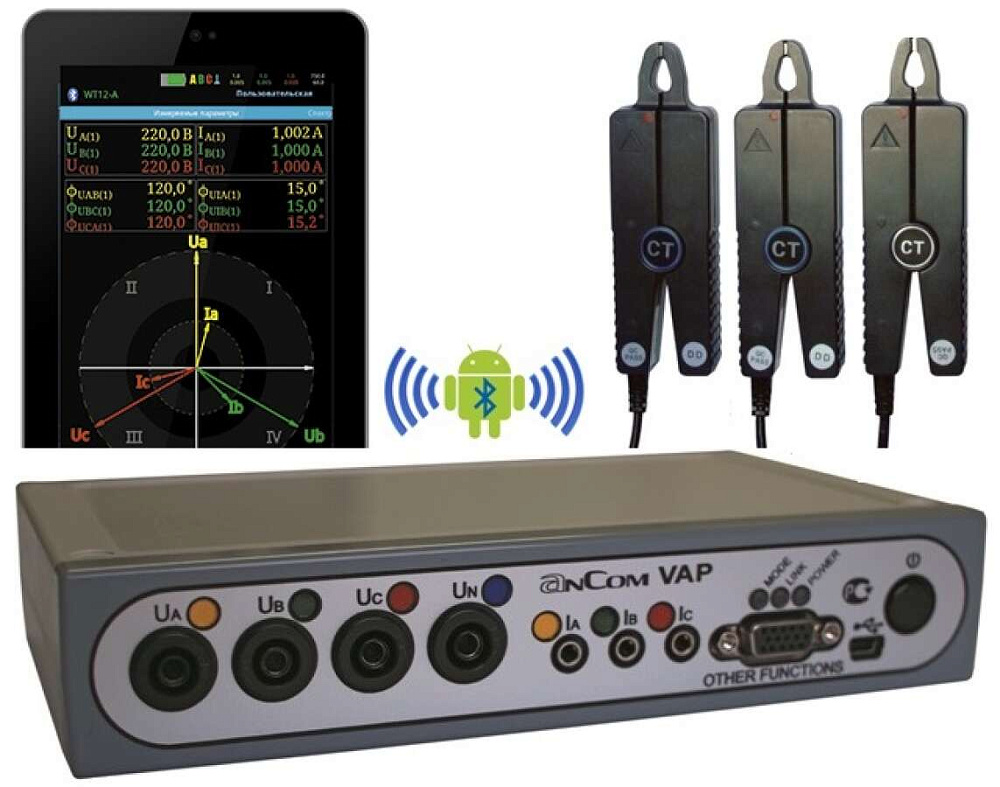

Особенности технологии «Мобильный интерфейс»

• Цветной сенсорный дисплей 7'':
  • цветовая индикация измеряемых параметров, соответствующая маркировке входов прибора и измерительных принадлежностей

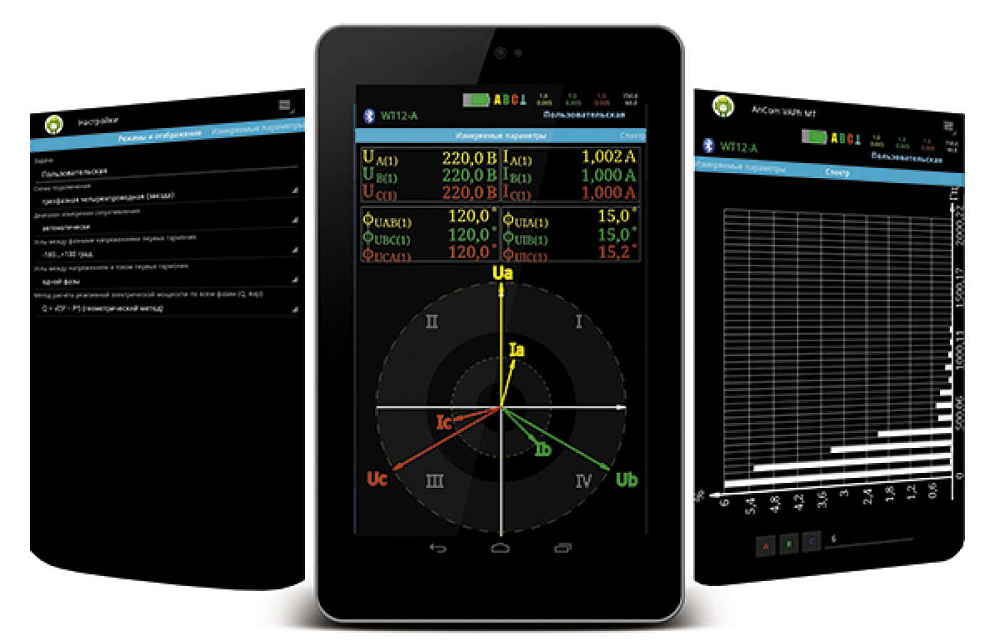

  • перелистываемые виртуальные экраны: значения измеряемых параметров и фазовая диаграмма, спектр напряжений и токов
  • панель состояния прибора: схема подключения, тип подключенных клещей, диапазоны измерения тока и напряжения, уровень заряда батареи прибора и т.д.
• Мгновенная готовность к измерениям
  • измерительные задачи (заводские и пользовательские) – наборы специфических настроек ВАФ
  • сохранение измерительной задачи – создание пользовательской настройки ВАФ, характерной для требуемого измерения
  • загрузка измерительной задачи из списка позволит сразу приступить к нужным измерениям без перенастройки прибора. Выбор диапазонов измерений токов и напряжений (ручной и автоматический) осуществляется в процессе измерения
• Анализ результатов
  • мониторинг измеряемых параметров в режиме реального времени и «заморозка» результатов измерений на всех виртуальных экранах для детального анализа
  • цветовая и звуковая сигнализация при несоответствии значения измеряемого параметра установленной норме min…max, и индикация величины запаса – при соответствии
  • сохранение на планшете и совместная работа с результатами измерений: пересылка снимков экрана (значения измеряемых параметров и фазовая диаграмма) по E-mail, загрузка в альбом Google Фото, загрузка на Google Диск, вывод на печать – через беспроводный интерфейс планшета Wi-Fi
• Справочники и приложения GOOGLE PLAY:
  • чтение технической и справочной литературы прямо с планшета – цветная инструкция на прибор всегда под рукой
  • Google Play: библиотека приложений для инженера-электрика – оперативный расчет параметров и справочная информация
  • коммуникационные возможности планшета: оперативный поиск информации, определение местонахождения и маршрута до объекта, электронный ежедневник и планировщик задач, фото и видеосъемка объекта измерений, ICQ, Skype, E-mail
• Безопасность и автономность:

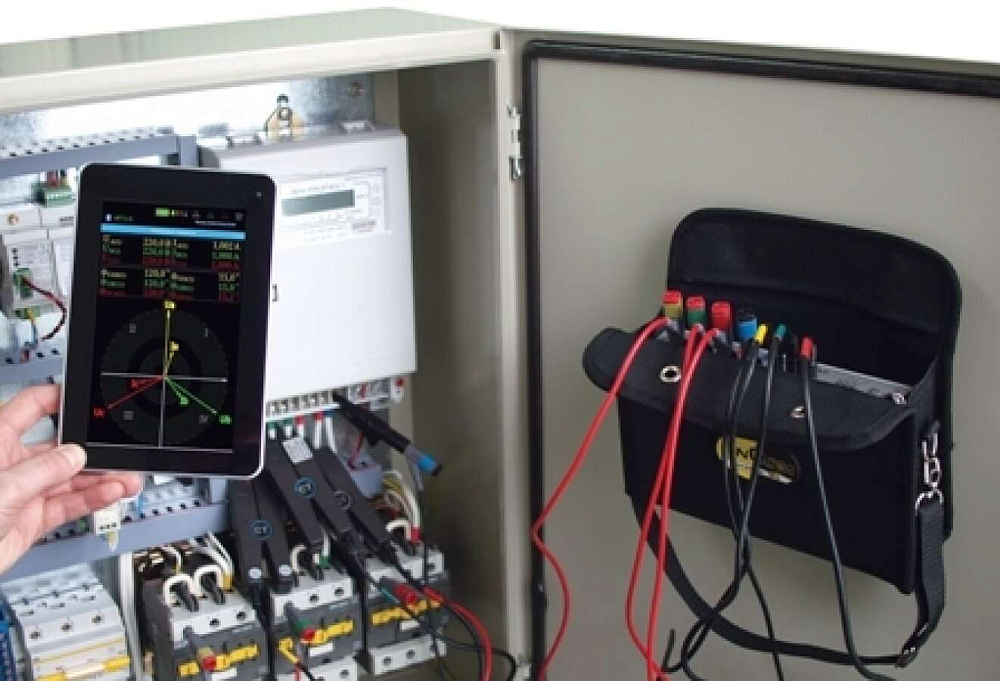

  • работа на опасных участках – беспроводное управление ВАФ по радиоканалу Bluetooth (на удалении до 6 м)

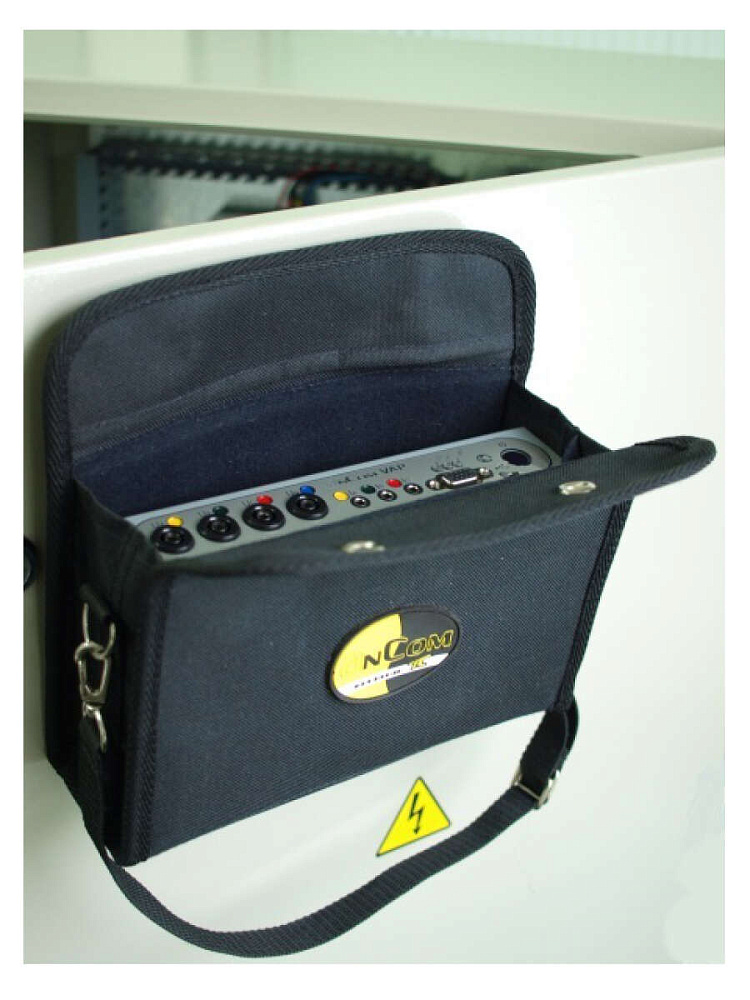

  • мобильный автономный прибор для работы в лабораторных (220 В) и полевых условиях (более 24 часов автономной работы) в широком температурном диапазоне и условиях слабой освещенности
