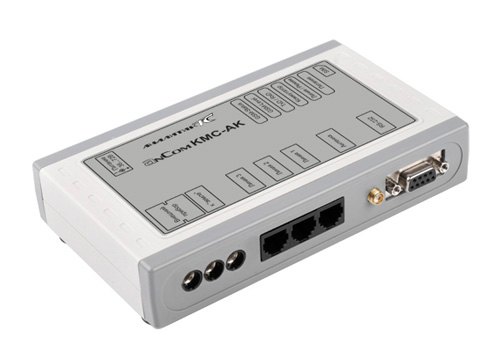

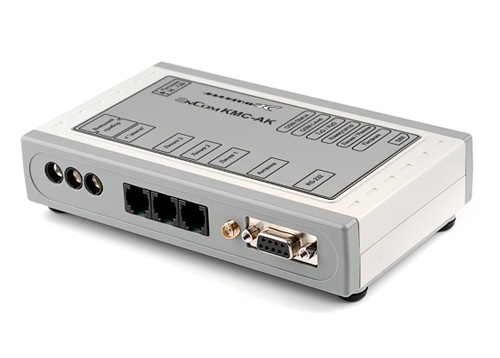

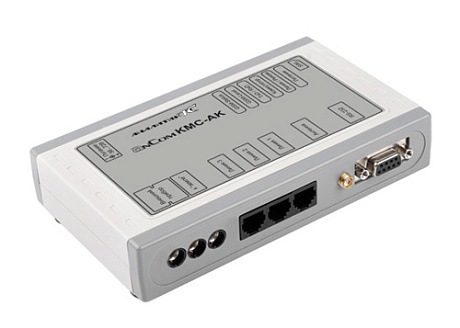

AnCom КМС-АК/12В — анализатор кабелей

Назначение анализатора кабелей AnCom КМС-АК/12В:

Анализатор кабелей AnCom КМС-АК используется в качестве прибора, работающего под управлением телефона, в паре с кабелеискателем AnCom КМС-КИ или иными кабелеискателями распространенных типов (не входит в комплект поставки).

Функциональный состав: GSM-модуль, коммутатор линий (1, 2 и 3), коммутатор проводов (выбранной линии А, Б и разъема к «земле»), измеритель напряжения, измеритель сопротивления, измеритель емкости и расстояния до разрыва жилы, генератор кабелеискателя (ГКИ).

Конструктивное исполнение:

• пластмассовый корпус (155*92*36 мм);
• SMA-F соединитель для внешней антенны;

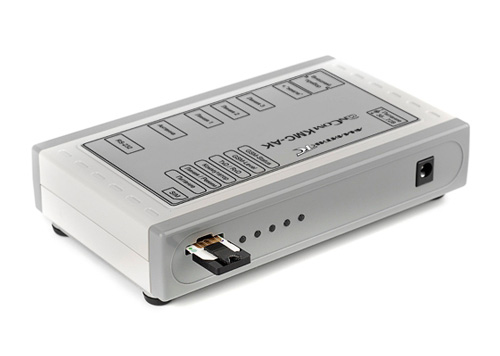

• внешний слот для SIM-карты;
• встроенный адаптер первичного питания = 36…72 В и комплектный источник питания от сети ~220 В / 50 Гц;

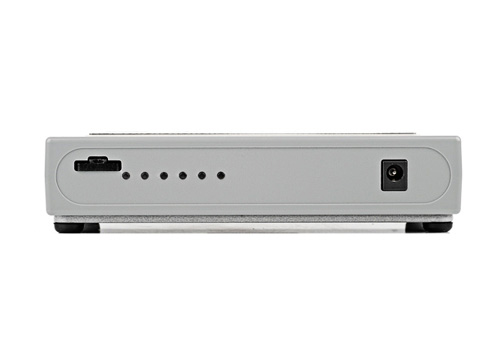

• светодиодная индикация процесса установления соединения, уровня GSM-сигнала, режимов работы, активности генератора и измерителя;

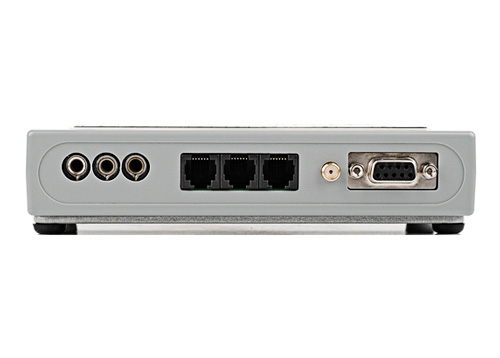

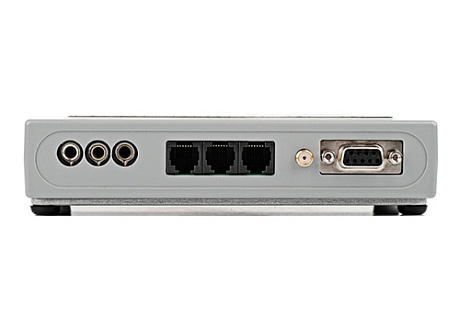

• разъемы для подключения: линии (3 шт.), внешнего прибора и «земли»;
• интерфейс для подключения к ПК (обучение монтеров): RS-232C.

Телефон опционален и не входит в комплект поставки.

Анализатор кабелей AnCom КМС-АК подключается на станционном кроссе к трем абонентским линиям и удаленно управляется монтером через мобильный телефон (выбрать линию - проверить напряжение линии и сопротивление шлейфа/изоляции - измерить емкость и расстояние до разрыва жилы – сформировать сигнал для кабелеискателя), что позволяет оперативно осуществлять поиск кабельных трасс и локализацию повреждений (обрыв, замыкание, понижение “изоляции” и прочее) с помощью кабелеискателя AnCom КМС-КИ (или иного) без привлечения второго сотрудника.

Технология «Мобильный интерфейс»: значения измеряемых параметров, подтверждение выполнения команд, результаты работ по устранению неисправностей на линии передаются монтеру на мобильный телефон – в виде голосовых сообщений.

Особенности применения анализатора кабелей AnCom КМС-АК/12В:

Полная автоматизация технологического процесса

• Непрерывное проведение поиска (отслеживания) кабельной трассы, локализации дефекта (обрыв, замыкание, понижение “изоляции” и прочего) и контроля соответствия качества выполненных ремонтных работ – одним сотрудником, при использовании комплекта монтера связи: анализатор кабелей AnCom КМС-АК + кабелеискатель AnCom КМС-КИ;
• Сокращение доли рабочего времени монтера на поиск и устранение неисправностей на 50…75% и пройденного пути на 69…89% – за счет полной или частичной ликвидации трудоемких и продолжительных организационно-технологических процедур;
• Соблюдение контрольных сроков на поиск и устранение неисправностей и высвобождение ресурса рабочего времени монтера на выполнение других производственных задач;
• Повышение профессионального уровня монтера за счет инструментально-методического обеспечения и инновационного подхода к организации труда;
• Для ознакомления с возможностями и режимами AnCom КМС-АК, а также обучения монтеров особенностям работы прибора используется комплектная программа для ОС Windows - AnCom КМСview.

Удаленный контроль абонентских линий и формирование сигнала для кабелеискателя

Анализатор кабелей AnCom КМС-АК подключается (1) на станционном кроссе к трем абонентским линиям, заявленным к ремонту. Питание прибора осуществляется от станционной батареи =36...72 В или от сети ~220В/50 Гц через комплектный источник питания.

После регистрации в GSM-сети и приема входящего вызова анализатор кабелей AnCom КМС-АК управляется тональным донабором (DTMF-командами) через любой телефон и отвечает голосовыми сообщениями:

• Выбор одной из трех линий (2) отключает линию от станции;
• Коммутация проводов А и Б выбранной линии и Земли позволяет создать цепь, для измерения напряжения, ёмкости, сопротивления шлейфа и изоляции, расстояния до обрыва жилы;
• Измерение сопровождается контролем соответствия заданным нормам и голосовыми сообщениями, то есть анализатор сообщает монтеру, является ли линия аварийной или годной.

Для поиска трассы кабельной линии и локализации дефекта (3) анализатор оснащен удаленно запускаемым (командой с мобильного телефона) генератором с режимами:

• Генератор кабелеискателя - ГКИ;
• Поиск разрыва жилы - ПРЖ.

Контроль параметров (5) выполняется после устранения неисправности (4). При соответствии нормам линия может быть немедленно возвращена в эксплуатацию.

Поиск кабельных трасс и кабельных дефектов кабелеискателем AnCom КМС-КИ

Кабелеискатель обеспечивает начальный поиск кабеля по максимуму сигнала, а также отслеживание кабельной трассы по минимуму сигнала с возможностью обнаружения оси кабеля по дополнительному сигналу детектора инверсии фазы.

Оперативное управление кабелеискателем AnCom КМС-КИ осуществляется единственной кнопкой:

• Переключение между процессом поиска (отслеживания) кабельной трассы индукционным методом «Антенна» (активная штанга) и локализации дефекта контактным «Контакт» (активная+пассивная штанги);
• Выбор режима воспроизведения беспроводной комплектной Bluetooth-гарнитурой акустического сигнала:
  • «Трансляция» – "трансляция" сигнала в наушники без ограничения по полосе частот или с ограничением в полосе 300...3400 Гц или псофометрическим фильтром. Применяется для поиска в пассивном режиме трасс: кабелей электроснабжения, релейной автоматики, кабелей сигнализации, централизации, блокировки (СЦБ), нефте-газо-водопроводов с катодной защитой;
  • «Селективно» – в наушники транслируется сигнал от генератора на известной частоте или на двух частотах, задаваемых в диапазоне 200...3400 Гц. Применяется для поиска кабельных трасс и кабельных дефектов с использованием генератора кабелеискателя ГКИ (например, анализатор AnCom КМС-АК). Обеспечивается селективность приемника:
    16 Гц - применяется в большинстве случаев, обеспечивает темп манипулирования искателем в соответствии с нормальной динамикой человека,
    4 Гц - применяется при низких уровнях сигнала или в условиях высокой зашумленности; перемещение искателя должно производиться замедленно.

Локализация дефекта (3) производится контактным методом по шаговому напряжению при растекании тока в толще земли.

В комплектную беспроводную Bluetooth-гарнитуру кабелеискателя передается:

• акустический сигнал поиска;
• параметры принимаемого сигнала голосовыми сообщениями: уровень и частота;
• служебные голосовые сообщения (кнопка – подсказка – действие – промежуточный результат): текущий режим работы, возможности настройки через меню.

Обучение монтёров работе с анализатором кабелей AnCom КМС-АК

Для ознакомления с возможностями и режимами AnCom КМС-АК, а также обучения монтеров особенностям работы прибора используется комплектная программа для ОС Windows - КМСview. Подключение AnCom КМС-АК к компьютеру осуществляется через опциональный конвертер AnCom USB /RS-232 /DB-9.

Дополнительные возможности

Контроль переходного затухания на ближнем конце методом отбора пары путем выбраковки слабозащищенных пар в многопарном кабеле:

• подать генератор непрерывного уровня на частоте 1020 Гц в цепь из двух жил в двух парах (искусственное разбитие пары в целях усиления влияния на слабозащищенные пары);
• прослушивать остальные пары с помощью наушников/гарнитуры – «поющие» браковать;
• на прошедших отбор парах проверить: отсутствие постороннего напряжения, изоляцию, емкостную асимметрию.

Прошедшие отбор пары кроссируются и подключаются для окончательной проверки на соединение с модемом абонента.
