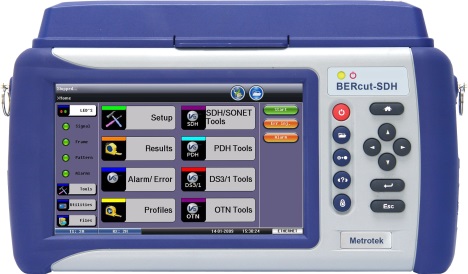

Анализатор PDH/SDH/Ethernet/OTN BERcut-SDH(T)

BERcut-SDH(T) представляет собой универсальный анализатор транспортных сетей со скоростью передачи до 10Гбит/с включительно. Прибор может использоваться для измерений в городских, магистральных сетях PDH, SDH, OTN (OTN1,2,1e,2e), Ethernet, Gigabit Ethernet, Fiber Channel, WDM, DWDM, CWDM и т.д.

Прибор BERcut-SDH(T) явился развитием первого прибора для транспортных сетей компании Метротек - BERcut-10G и унаследовал всю функциональность этого прибора в части измерений в сетях Ethernet.

Новый прибор BERcut-SDH(T) является в настоящее время одним из самых функциональных приборов для контроля современного конвергентного транспорта. В своей идеологии он объединяет все технологии, в той или иной степени связанные с транспортными сетями NGN.

Традиционно эффективное для приборов семейства Беркут соотношение цена/качество, удобный интерфейс пользователя, ориентация на самые разные требования в части квалификации персонала, позволяет использовать прибор BERcut-SDH(T) везде, где создается современная система эксплуатации транспортных сетей.

• Применение анализатора.
• Функциониальность прибора.
• Аппаратная часть.
• Поддерживаемые интерфейсы, технологии и скорости.
• Графический интерфейс GUI.

Применение анализатора BERcut-SDH(T)

Анализатор BERcut-SDH(T) может применяться для решения любых задач эксплуатационных измерений в транспортных сетях.

В качестве анализатора SDH и NGSDH прибор может выступать альтернативой любым транспортным анализаторам.

В качестве анализатора DWDM/OTN Bercut-T обеспечивает контроль транспортной сети.

В качестве анализатора Ethernet/GE/10GE и систем FiberChannel прибор обеспечивает паспортизацию транспортных пакетных сетей с реализацией любой топологии измерений.

В качестве анализатора современных сетей NGN прибор BERcut-SDH(T) поддерживает все современные методологии тестирования услуг Internet, VoIP, IPTV, VoD, FTP, Web, WiFi и пр.

Функциональность прибора BERcut-SDH(T)

Функциональность прибора BERcut-SDH(T) определяется программными и аппаратными модулями, которыми оснащается прибор.

Функциональность BERcut-SDH(T) как анализатора 10 Gigabit Ethernet включает в себя следующие функции:

• Измерения параметров качества пакетных транспортных сетей)
• Тесты BER (BERT)
• Паспортизация транспортных сетей. Методология RFC 2544
• Измерение задержек и джиттера
• Функции многоуровневого образования шлейфов SmartLoop
• Генерация нескольких потоков трафика
• Мониторинг структуры трафика в сети
• Сканирование VLAN и мониторинг трафика
• Поддержка MPLS
• Режим наладки сети VPN (режим Q-in-Q)
• Режим Pass Through
• Функции идентификации анализаторов в сети
• Поддержка OAM Ethernet по IEEE 802.3ah
• Функции анализа протоколов в сетях 10Gigabit Ethernet
• Поддержка разных интерфейсов 10GE

Функциональность BERcut-SDH(T) как анализатора SDH включает в себя следующие функции:

• Режимы организации измерений.
• Мониторинг структуры системы SDH.
• Анализ заголовков.
• Контроль ошибок и неисправностей в транспортной сети.
• Функции измерений с отключением канала (OOS).
• Функции измерений без отключения канала (IS).
• Паспортизация каналов по G.821/G.826.
• Гистограммный и хронограммный анализ.
• Анализ идентификаторов.
• Анализ указателей.
• Анализ полей C.
• Диагностика APS.
• Тестирование TCM.
• Сканирование трибутарных потоков.
• Контроль параметров физического уровня.
• Контроль групповой задержки (RTD).
• Функциональность для SDH.

Функциональность BERcut-SDH(T) как анализатора PDH включает в себя следующие функции:

• Поддержка различных интерфейсов PDH
• Контроль ошибок в системах PDH
• Контроль сигналов о неисправностях в системах PDH
• Паспортизацию по G.821,G.826 и M.2100
• Контроль FAS и MFAS
• Контроль формы импульса потока
• Контроль APS на уровне потока Е1
• Контроль физических параметров потока PDH - частоты и уровня сигнала
• Контроль отдельных ТИ в потоке Е1
• Гистограмм-хронограммный анализ потоков PDH
• Журнал событий
• Мониторинг сигнализации ISDN

Функциональность BERcut-SDH(T) как анализатора OTN/DWDM включает в себя следующие функции:

• Анализ заголовков OTN
• Анализ ошибок уровня OTN
• Мониторинга неисправностей в сети OTN
• Функциональность OTN

Функциональность BERcut-SDH(T) как анализатора FiberChannel включает в себя следующие функции:

• Паспортизация каналов разных технологий FiberChannel 1,2,4
• Измерения BER
• Измерения буферов обмена данными
• Анализ заголовков FiberChannel-2

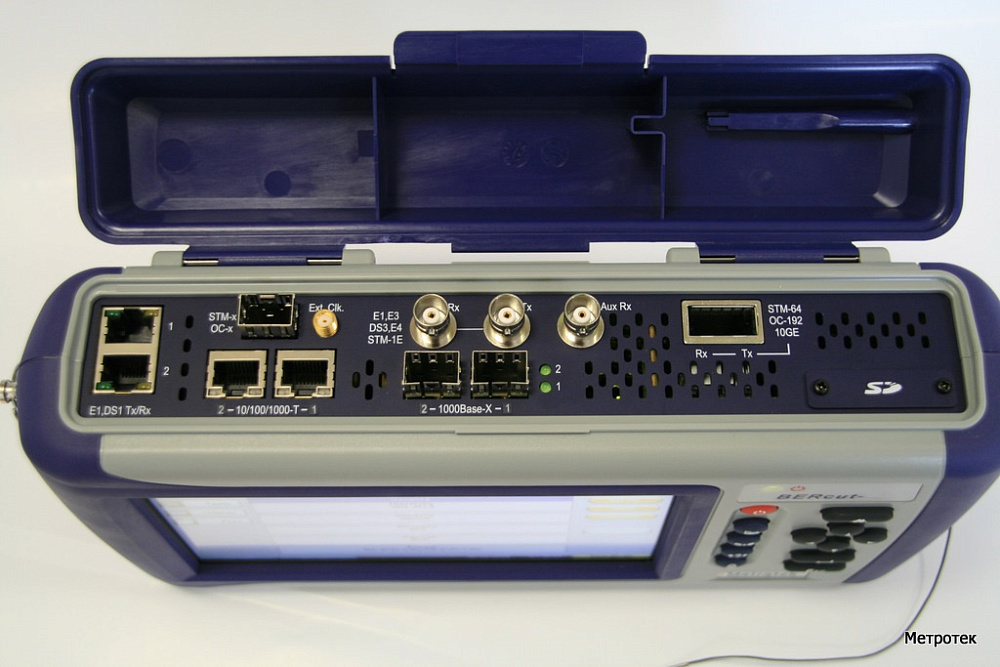

Аппаратная часть анализатора BERcut-SDH(T)

В основу прибора положена платформа V300, на которой были собраны приборы BERcut-10G, BERcut-SDH(T), BERcut-IPX, BERcut-TV, BERcut-CTV.

Платформа имеет следующие параметры:

• 7" Цветной Интерактивный экран
• Интерфейсы управления USB, 10/100T
• Опции VoIP, IPTV, IP для всех приборов
• Функция удаленного управления для сокращения времени диагностики
• Устойчивая работа в полевых условиях
• Защита от ударов (2 метра падения)
