INNO Instrument VIEW 5x автоматический сварочный аппарат
Описание

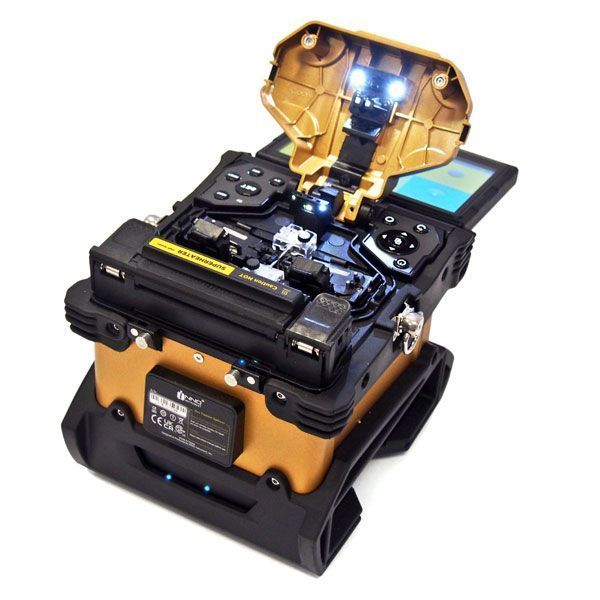

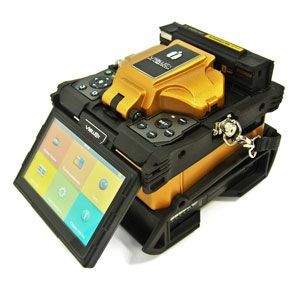

Inno View 5X неординарный аппарат, способный определять тип волокон перед сваркой и позволяющий оценивать качество сварного стыка по изображению на экране, благодаря отличному качеству оптики.

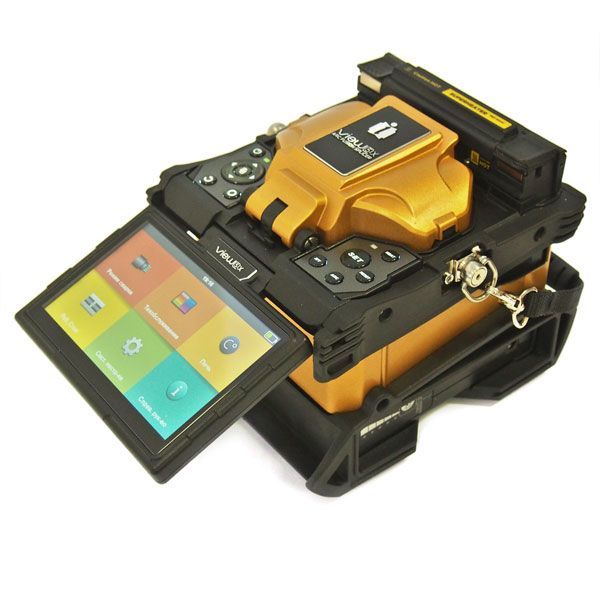

Система управления через тачскрин дублируется клавиатурой (за исключением кнопки включения аппарата). Клавиатура подсвечивается. Количество светодиодов подсветки рабочей области увеличено до пяти.
Аппаратам серии View X нет равных по скорости. С определением типа волокна сращивание занимает менее 9 секунд. В «быстрых» режимах время сращивания вдвое меньше.

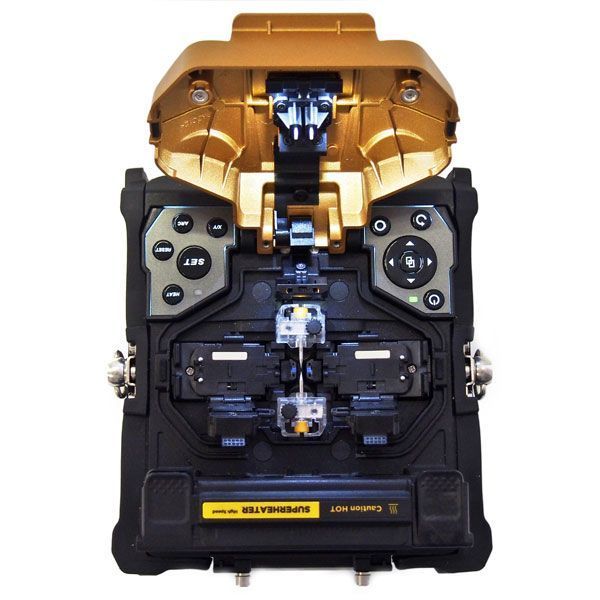

Сварки View X обрудованы центральным прижимом печи. Такая конструкция сократила время термоусадки до 13 секунд в обычном режиме и до 9 секунд в режиме с предварительным нагревом Fast Preheat.

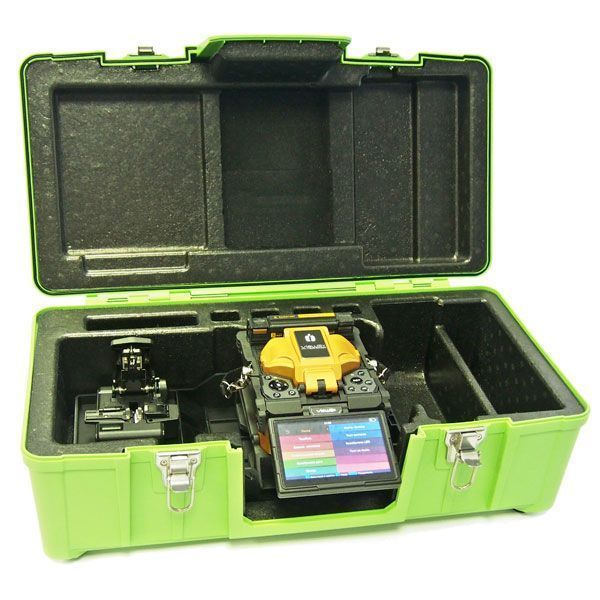

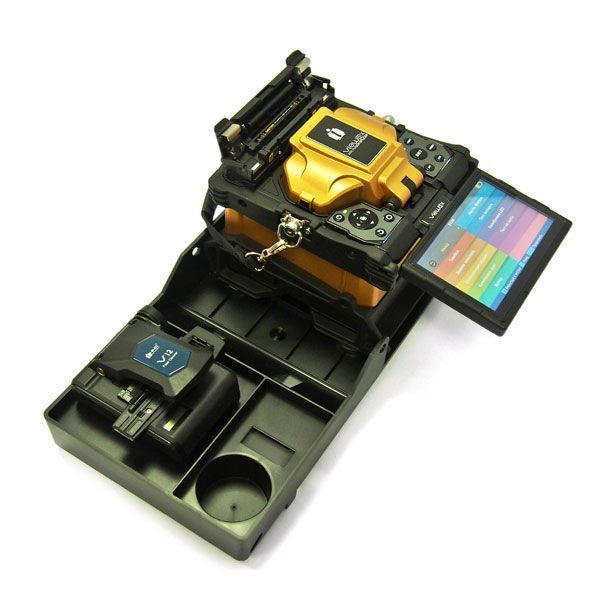

Все View X снабжены унифицированным кейсом и рабочим столиком, который вставляется в пазы сверху кейса. К столику прилагается два крепёжных винта для скалывателя и аппарата.
Все View X снабжены датчиком GPS, который не требует дополнительных настроек.
View 5X предназначен для строительства магистральных сетей оптоволоконной связи. Ниже перечислены его преимущества.
Вы можете купить INNO Instrument VIEW 5x автоматический сварочный аппарат в компании DENITEL у официального дилера INNO с доставкой по РФ.
Система управления через тачскрин дублируется клавиатурой (за исключением кнопки включения аппарата). Клавиатура подсвечивается. Количество светодиодов подсветки рабочей области увеличено до пяти.
Аппаратам серии View X нет равных по скорости. С определением типа волокна сращивание занимает менее 9 секунд. В «быстрых» режимах время сращивания вдвое меньше.
Сварки View X обрудованы центральным прижимом печи. Такая конструкция сократила время термоусадки до 13 секунд в обычном режиме и до 9 секунд в режиме с предварительным нагревом Fast Preheat.
Все View X снабжены унифицированным кейсом и рабочим столиком, который вставляется в пазы сверху кейса. К столику прилагается два крепёжных винта для скалывателя и аппарата.
Все View X снабжены датчиком GPS, который не требует дополнительных настроек.
View 5X предназначен для строительства магистральных сетей оптоволоконной связи. Ниже перечислены его преимущества.
- Узел сведения в японской традиции с «короткими» V-канавками для сколов менее 6 мм.

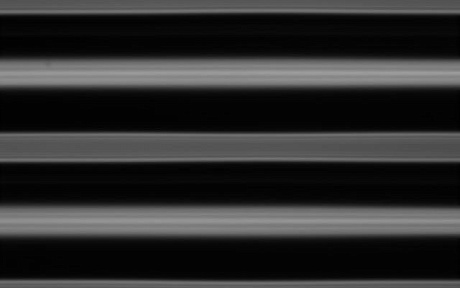

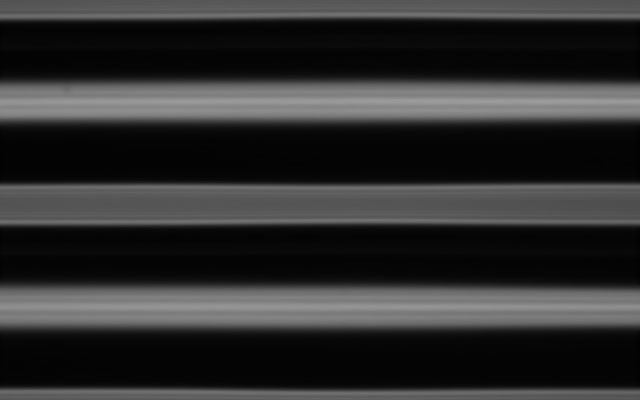

- Шесть моторов подают волокна, выравнивают их по сердцевине и фокусируют. Чёткое изображение позволяет сварщику проверять качество стыков визуально. Предусмотрено зуммирование изображения.
- Сварка в режиме AUTO занимает менее 9 секунд. Распознаются типы волокон: SM, MM, NZ и волокна G.657 (малочувствительные к изгибам). В быстром режиме сращивание занимает менее 6 секунд.
- В меню аппарата есть видеоруководство.
- View 5X в 2024 году является самым быстрым устройством с автоопределением типов волокон.
- Печь специальной конструкции усаживает 60-миллиметровую гильзу за 9 секунд в режиме с предварительным нагревом.
- Ресурс электродов достигает 6000 разрядов.
- Для замены электродов не требуется QR-кода, пароля или учётной записи.
- При желании электроды можно очистить и использовать повторно.
- Владельцу открыта возможность самостоятельного выполнения планового технического обслуживания с настройкой позиции всех моторов и сохранением настроек в памяти устройства.
- Универсальные зажимы FH-45-LT фиксируют волокна по наружному покрытию 0,25 мм; 0,9 мм (плотный буфер); 2 мм; 3 мм; 3х2 мм (дроп-кабель) и в скользящем покрытии 0,9 мм.
- Для обновления внутреннего ПО не требуется доступ в интернет. Специальные программы и драйвера для обновления также не требуются.
- В журнале сварок сохраняется до 20 000 записей, включающих дату, наименование и параметры режима, оценку потерь и изображение каждого стыка в двух проекциях. Список параметров завершается широтой и долготой (координатами места сварки). Записи заносятся в журнал циклически. Предусмотрена очистка и копирование журнала через порт USB-С, кабель для пересылки входит в комплект. Записи можно читать с экрана сварки или пересылать в виде списка в формате TXT и BMP.
- В стандартный комплект аппарата входит оснастка для сварных коннекторов Inno SOC-SC.
- В списке программ имеются режимы Quick для экстремальных условий (автоматический аналог ручного режима), а также три отдельные программы с преднамеренно внесённым затуханием от 0 до 20 дБ с шагом 0,1 дБ для волокон SM, MM и NZ.
Полное название
INNO Instrument View 5X автоматический сварочный аппарат
Тип аппарата по выравниванию волокон
С выравниванием по сердцевине (Core alignment)
Количество моторов
6 моторов:
2 мотора механизма юстировки
2 мотора кареток подачи
2 мотора механизма фокусировки
2 мотора механизма юстировки
2 мотора кареток подачи
2 мотора механизма фокусировки
Тип узла сведения
Узел сведения выполнен в японской традиции Fujikura FSM-60S
Место в иерархии
Магистральный аппарат. Ближайший аналог, — Fujikura.
Текущее состояние
В продаже
Ценовая категория
Дорогой
Наиболее близкие аналоги
Inno View 6s, Inno View 8+, INNO Instrument View 8 Pro, INNO View 5 Pro
Гарантийный срок
36 месяцев с даты покупки
Декларация соответствия
Не оформлялась

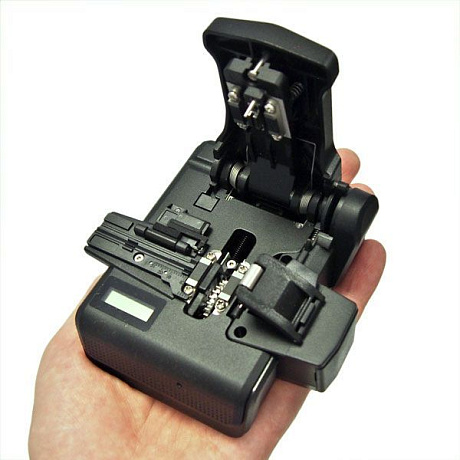

Скалыватель в комплекте

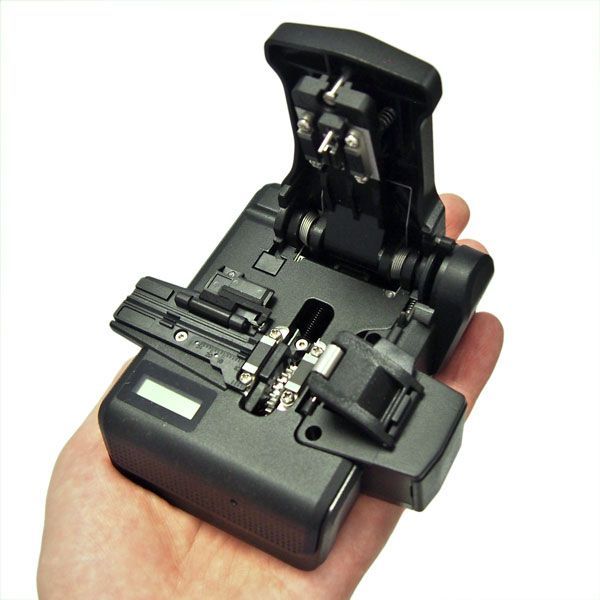

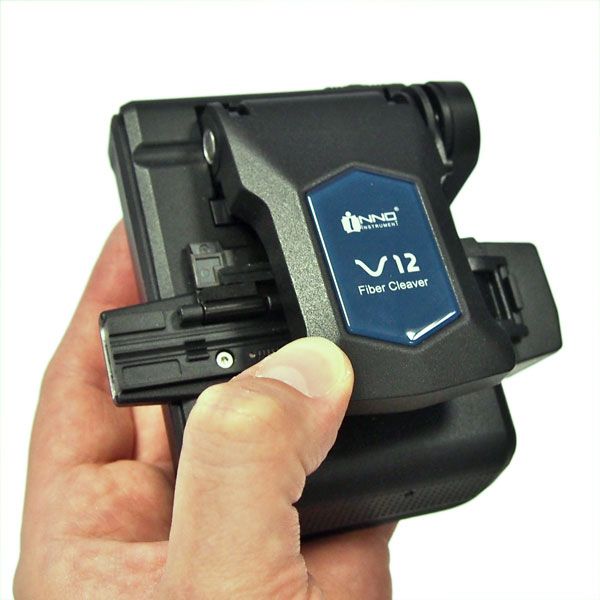

Inno V12, c автоматическим бункером для сбора осколков, автоповоротом лезвия и сколом в два действия: взвёл-сколол.
Электроды
Inno E-70, унифицированные с Fujikura ELCT2-20A
Аккумулятор
LBT-52, cовместим с INNO View 6s и INNO View 5 Pro
Рекомендуемая стоимость регламентного обслуживания
5000 рублей
Рекомендуемая стоимость электродов в рамках планового ТО
900 рублей
Вы можете купить INNO Instrument VIEW 5x автоматический сварочный аппарат в компании DENITEL у официального дилера INNO с доставкой по РФ.
Спецификация
Размеры устройства с выступающими частями
Высота х Ширина х Глубина = 151 х 155 х 177 мм
Размеры чемодана
Высота х Ширина х Глубина = 240 х 600 х 320 мм
Масса устройства
2,340 кг (с аккумулятором) / 1,935 кг (без аккумулятора)
Масса чемодана с полным комплектом внутри
7,72 кг
Выравнивание волокон (способ устранения осевых смещений волокон)
По сердцевине волокна
Форма канавок
V-образная, под одиночное волокно
Подсветка рабочей области
Пять белых LED: два на ветрозащитной крышке и три у её основания
Автоматическое определение типов волокон
Да, в программе Auto
автоматически распознаются волокна: MM; G.652; NZ; G.657
автоматически распознаются волокна: MM; G.652; NZ; G.657
Типы свариваемых волокон
SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655); BIF (Bend Insensitive Fiber)
Дополнительные оптимизированные программы
SM_SM High Altitude
MM 62,5; MM 50; OM3
EDF
G.657A; G.657B; G.657A2; G.657B3; Bend Bright XS
G.654; CSF
SM80
и другие: для несовпадающих типов волокон, для индивидуальных торговых марок разных производителей и прочие.
MM 62,5; MM 50; OM3
EDF
G.657A; G.657B; G.657A2; G.657B3; Bend Bright XS
G.654; CSF
SM80
и другие: для несовпадающих типов волокон, для индивидуальных торговых марок разных производителей и прочие.
Программы для сварки аттенюатора (стыка с предварительно заданным затуханием)
Да, для трёх типов волокон:
SM Attenuate
MM Attenuate
NZ Attenuate
затухание задаётся в диапазоне от 0 дБ до 20 дБ с шагом 0,1 дБ
SM Attenuate
MM Attenuate
NZ Attenuate
затухание задаётся в диапазоне от 0 дБ до 20 дБ с шагом 0,1 дБ
Наличие режима Quick для сварки в экстремальных условиях
Да: SM Quick; MM Quick; DS Quick; NZ Quick.
Режим «Quick» пришёл на смену устаревшему режиму «Manual» и применяется для сварки в так называемых «особых условиях», когда нет возможности нормально подготовить волокна к сварке.
Режим «Quick» пришёл на смену устаревшему режиму «Manual» и применяется для сварки в так называемых «особых условиях», когда нет возможности нормально подготовить волокна к сварке.
Фиксация волокон по наружному покрытию
От 100 мкм до 3 мм в том числе:
0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм;
скользящее покрытие 0,9 мм (Loose Tube)
0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм;
скользящее покрытие 0,9 мм (Loose Tube)
Длина скола от 5 до 13 мм (зависит от канавок, зажимов кареток и ложемента скалывателя)
5 мм для покрытия диаметром 0,250 мм 10 мм для покрытия диаметром 0,900 мм 13 мм для покрытия диаметром 2 мм и 3 мм и дроп-кабеля с прямоугольным сечением 3х2 мм
Допустимый диаметр волокна для закладывания в V-канавку
80 - 150 мкм
Количество программ для сварки волокон
128 программируемых режимов49 режимов оптимизированы для различных волоконМожно добавлять новые программы, загружая их из библиотеки, которая содержит 33 режима.
Количество программ для термоусадки гильз
32 программируемых режима7 режимов оптимизированы для различных гильзМожно добавлять новые программы, загружая три шаблона: Short (Bord-Disable), Long (Bord-Enable) или с предварительным нагревом Fast (Preheat)
Типичная величина затухания в сварных стыках
SM: 0,01 дБ / MM: 0,01 дБ / DS: 0,03 дБ / NZDS: 0,03 дБ / G.657: 0,01 дБ
Возвратные потери от стыка
лучше -60 дБ
Подсветка канавок
Пять LED белого цвета: два на ветрозащитной крышке и три возле самих V-канавок.
Продолжительность одной сварки (от закрытия крышки до появления оценки потерь на дисплее)
9 с в программе Auto
8 с в программе SM-Auto
7 c в программе SM-SM
5 c в программе Quick
8 с в программе SM-Auto
7 c в программе SM-SM
5 c в программе Quick
Оценка потерь сварного стыка
Автоматическая, во всех режимах
Допустимые размеры защитных гильз
Длина: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм; 33 мм (для сварных коннекторов) и режим с предварительным нагревом Fast Preheat
Диаметр: до 6 мм включительно
Диаметр: до 6 мм включительно
Продолжительность одной термоусадки (время можно уменьшать в зависимости от материала гильзы)
Обычная гильза 60 мм — 13 с (по умолчанию 20 с.)Обычная гильза 40 мм — 13 с (по умолчанию 20 с.)9 с в программе Fast Preheat с предварительным подогревом для обычных гильз 60 мм
Объём журнала сварок
20 000 записей, включающих дату, наименование и параметры режима, оценку потерь и изображение каждого стыка в двух проекциях. Завершается список широтой и долготой. Записи заносятся в журнал циклически. Предусмотрена очистка и копирование журнала через порт USB-С, кабель для пересылки входит в комплект. Записи можно читать с экрана сварки, а для отчётов аппарат конвертирует их в формат TXT и BMP.
Тест на разрыв (усилие)
1,96 – 2,25 Н
Условия эксплуатации
Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с
Условия хранения
При температуре от -40°C до +80°С и влажности от 0 до 95% без конденсата.
Монитор
С активным цветным дисплеем LCD 5,0″, изменяемым углом наклона и инверсией изображения.*
Увеличение волокон
168х или 352x в зависимости от режима просмотра,
зуммирование до 432х
зуммирование до 432х
Требуемый источник питания
Литий-ионный аккумулятор LBT-52 типа slot-in; выход 10,95 В.
Внешний адаптер питания и подзарядки: вход AC 220В; выход DC 19 В; 3,42 А. Гнездовой разъём 5,5 х 2,5 мм, подключается к разъёму аккумулятора.
Опционально (приобретается отдельно): Питание от автомобильного прикуривателя через кабель CJ-11 вход DC 11 – 15 В; выход 19 В. Подключается к разъёму аккумулятора.*
Внешний адаптер питания и подзарядки: вход AC 220В; выход DC 19 В; 3,42 А. Гнездовой разъём 5,5 х 2,5 мм, подключается к разъёму аккумулятора.
Опционально (приобретается отдельно): Питание от автомобильного прикуривателя через кабель CJ-11 вход DC 11 – 15 В; выход 19 В. Подключается к разъёму аккумулятора.*
Ёмкость и ресурс аккумулятора
Модель LBT-52, 5200 мАч; Типичный ресурс: до 300 сварок с усадкой (в энергосберегающем режиме, при условии, что аккумулятор новый и полностью заряжен, температура комнатная, и на одну сварку с усадкой тратится не более 1 минуты).
Управление
Клавиатура и тачскрин.
Автоматическая калибровка дуги
Да, автоматически корректирует параметры при каждой сварке, с учётом температуры и атмосферного давления
Ручная калибровка дуги
Да, с помощью теста «Калибровка дуги» в меню «Техобслуживание».
Ресурс электродов
Рекомендованный 6000 разрядов.
Допускается чистка и повторная установка.
Допускается чистка и повторная установка.
Обмен данными
- Через порт USB-С;- Через порт Nano SIM (посредством программного обеспечения View ProManager);- Поддержка GPS;
Примечание: для обновления внутреннего ПО не требуется доступ в интернет.
Примечание: для обновления внутреннего ПО не требуется доступ в интернет.
Комплект поставки
- INNO Instrument VIEW 5X автоматический сварочный аппарат - 1 шт
- INNO Instrument Прецизионный скалыватель V12 - 1 шт
- Литий-ионная аккумуляторная батарея LBT-52
5200 мАч - 1 шт - Сетевой адаптер JS-180300 модель_J652-1903420DMI
Вход: 220 В;
Выход: DC 19 В; 3,42 А
Разъём: гнездовой, 5.5 х 2.5 мм (внешний и внутренний диаметры) - 1 шт - Кабель для подключения сетевого адаптера к сети 220 В
ACC-25 - 1 шт - Лоток для охлаждения гильз CG-25 - 1 шт
- Универсальные съёмные зажимы FH-45-LT для фиксации волокна по наружному покрытию 0,25 мм; 0,9 мм; 2 мм; 3 мм; плоского кабеля 3х2 мм и скользящего покрытия 0,9 мм. - 1 пара
- Универсальный съёмный зажим печи для фиксирования кабеля - 1 шт
- Зажим печи для сварных коннекторов HTS-SOC-06 - 1 шт
- Съёмный зажим для сварных коннекторов FH-SOC-R - 1 шт
- Кабель USB для обмена данными (Type-C на Type-A Male) - 1 шт
- Кабель USB для обмена данными (Type-C на Type-A Female) - 1 шт
- Запасные электроды E-70,
унифицированные с ELCT2-20A - 1 пара - Ручной ремешок для переноски аппарата - 1 шт
- Наплечный ремень ST-01 - 2 шт
- Кейс ICC-55 для транспортировки и хранения - 1 шт
- Стол для работы на весу IWS-06 - 1 шт
- Крепёж для скалывателя (M6*8) и Крепёж для аппарата (M5*10) - 1 комплект
