iVIEW-100-40

181 x 116 x 42

0.55

3 Вт

1

1

2
2 

IVIEW-100-40 портативный контроллер

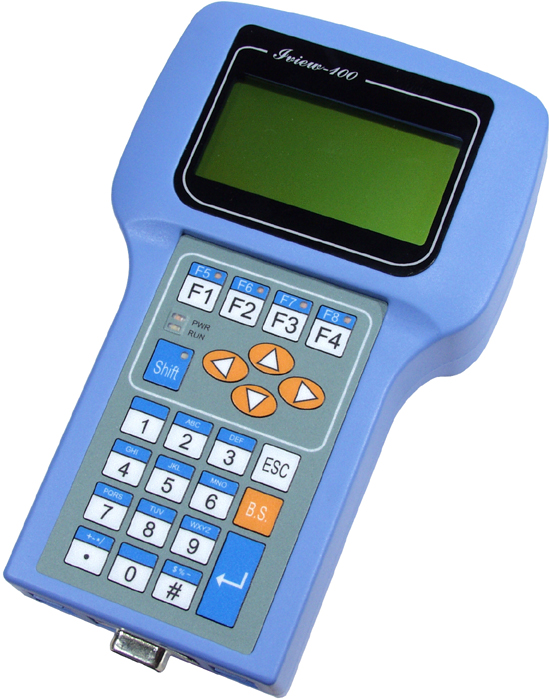

Компактный портативный HMI-контроллер HMI-контроллер | Описание IVIEW-100-40 – это прочный компактный портативный контроллер с высокопроизводительным текстовым/графическим ЖК-дисплеем, разработанный для применения в сфере промышленности и совместимый с ПК. Он оснащён собственным процессором, платой ввода/вывода, полнофункциональной клавиатурой, текстовым/графическим ЖК-дисплеем и встроенным зуммером, имеет комплект кабелей для контроля и управления вводом/выводом данных. Портативный контроллер IVIEW-100-40 оснащён процессором Intel 80188-40 с 512 Кб SRAM, флэш-памятью 512 Kб и встроенной утилитой MiniOS7, RTC, NVSRAM и EEPROM. Поддерживает опциональный энергонезависимый модуль памяти (S-256/ S-512) для сохранения большего объема данных, а также 4 х DI, 4 х DO (2 реле) и 2 х COM-порта. IVIEW-100-40 также может применяться как HMI-устройство для встраиваемых контроллеров серий I-7188, uPAC-7186 и I-8000. Пользователь может создавать собственные приложения на языке C для этого портативного контроллера. Портативный контроллер | Характеристики Дисплей с разрешением 128 x 64, отображает 16 x 8 символов;  Жёлто-зелёный жидкокристаллический экран с регулируемой подсветкой, способный отображать текст, цифры, значки, иконки, графику BMP и многое другое; Имеет 4 цифровых входа и 2 релейных выхода, соединённых разъёмом Mini-DIN (CA-M910); Встроенные порты COM1:RS232, COM2:RS232/RS485; Доступно программирование на языке C, загружаемое с ПК через COM1 посредством кабеля (CA-1509); Встроенная защита электропитания и RS-485; Поддержка RTC с отображением даты и времени; Поддерживает дополнительный энергонезависимый модуль памяти (S-256/ S-512) для сохранения большего объема данных; Широкий температурный диапазон, от -15°C до +60°C; Оснащен 64-битным уникальным аппаратным серийным номером, каждый серийный номер индивидуален. При помощи приложения можно проверить этот номер на наличие нелегальных копий; Поддерживает специальные библиотеки программирования на языке C, с помощью которых пользователь может создавать собственные приложения для управления дисплеем, клавиатурой, COM-портами, EEPROM, RTC, I/O, FLASH-памятью, таймером/watchdog. Чтобы купить портативный HMI-контроллер IVIEW-100-40, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты. Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера. Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru

https://nnz-ipc.ru//images/cms/data/import_files/4b/4bf2a2c2a5d611e3908100155d0c1500_6cda145e9bdf11e999a100155d0c1500.jpg

https://nnz-ipc.ru//images/cms/data/import_files/4b/4bf2a2c2a5d611e3908100155d0c1500_6cda145d9bdf11e999a100155d0c1500.jpg

https://nnz-ipc.ru//images/cms/data/import_files/4b/4bf2a2c2a5d611e3908100155d0c1500_fb06cde2d69611e88fa900155d0c1500.jpg

Поддержка модулей I-7000; Поддержка корзин расширений для модулей I-8K/I-87K; Возможность написания пользовательского протокола

LCD 

128 x 64 

Текст/BMP 

Желто-зеленая 

4 

3.5 ~ 30 В 

10 ~ 30 В пост.тока 

Контроллер 

Есть 

Портативный 

-35 ~ +85 

5 ~ 90 

-15 ~ +60 

Есть (RS-485) 

115200 макс. 

Есть 

Числовая клавиатура; Shift; Enter; BS; ESC 

Пластик 

0.5 А @ 120 В пер.; 1 А @ 24 В пост. 

4 

30 В макс. 

100 мА 

512 Кб 

31 байт 

512 Kб 

2 КБ 

80188, 40 МГц
