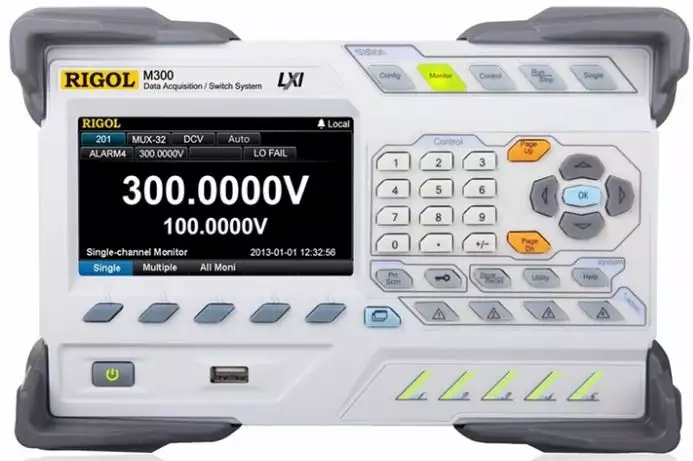

RIGOL M301 - Цифровая система сбора данных и коммутации с мультиметром
Описание
RIGOL M301 - это модульная платформа для сбора данных, коммутации сигналов и управления различными типами датчиков и устройств. Разработанная для широкого спектра применений, от научно-исследовательских лабораторий до производственных линий, M301 обеспечивает высокую гибкость, точность и надежность при сборе, обработке и передаче данных.
Особенности RIGOL M301:
- Модульная архитектура: гибкая архитектура системы позволяет пользователям адаптировать конфигурацию M301 под конкретные задачи. Разнообразные модули, предназначенные для различных типов измерений и коммутации, могут быть легко добавлены или удалены, обеспечивая масштабируемость и возможность будущего расширения.
- Высокая точность и разрешение: высокоточные АЦП и ЦАП обеспечивают высокую точность и разрешение измерений и генерации сигналов.
- Прецизионная скорость сбора данных: система M301 поддерживает высокую скорость сбора данных, что позволяет использовать ее для приложений, требующих регистрации быстро меняющихся сигналов.
- Программное обеспечение: интуитивно понятное ПО обеспечивает простоту настройки, управления и визуализации данных. Включены инструменты для программирования, автоматизации измерений и анализа данных. Поддерживаются языки программирования LabVIEW, IVI и SCPI.
- Синхронизация и триггер: возможность синхронизации работы модулей и внешних устройств, а также наличие различных режимов триггера позволяют точно координировать сбор данных и коммутацию сигналов.
- Промышленное исполнение: система M301 выполнена в прочном корпусе и предназначена для работы в промышленных условиях. Поддерживается широкий диапазон рабочих температур и устойчивость к вибрации и ударам.
Области применения RIGOL M301:
- Научно-исследовательские работы: сбор данных с датчиков, управление экспериментами, автоматизированные измерения.
- Производство: контроль качества продукции, мониторинг технологических процессов, тестирование электронных компонентов и устройств.
- Энергетика: мониторинг параметров электросети, управление электронным оборудованием, сбор данных с датчиков возобновляемых источников энергии.
- Автомобильная промышленность: тестирование автомобильных компонентов и систем, сбор данных с датчиков во время испытаний.
- Аэрокосмическая промышленность: сбор данных с датчиков во время испытаний авиационной и космической техники.
- Образование: обучение студентов основам сбора данных, автоматизации измерений и программированию измерительных систем.
Программное обеспечение и API:
Система M301 комплектуется мощным и удобным программным обеспечением, предоставляющим полный контроль над всеми функциями системы. Пользователи могут настраивать параметры модулей, собирать данные, визуализировать результаты, анализировать данные и автоматизировать измерения.
Для продвинутых пользователей и разработчиков доступен API, который позволяет интегрировать систему M301 в собственные приложения и системы управления. Поддерживаются языки программирования LabVIEW, IVI и SCPI. Это обеспечивает максимальную гибкость и возможность адаптации системы под конкретные требования.
Система RIGOL M301 – это мощный и гибкий инструмент для сбора данных и коммутации сигналов, который позволяет решать широкий спектр задач в различных областях науки и техники. Благодаря своей модульной архитектуре, высокой точности и надежности, M301 является оптимальным выбором для приложений, требующих высокой производительности и гибкости.
Комплектация RIGOL M301:
- Модульная платформа RIGOL M301;
- Кабель питания;
- Кабель USB;
- Разделитель со смешаным интерфейсом;
- 4 запасных предохранителя:
- AC, 250 В, T3.15 A
- AC, 250 В, T250 мA
- Краткое руководство;
- CD-диск с руководством пользователя и ПО Ultra Acquire
Спецификация
| Параметр | Значение | ||||||
| Модуль цифрового мультиметра (опция) | |||||||
| Измерение напряжения постоянного тока | |||||||
| Диапазон | Годовая погрешность (Tкалибр°C ±5 °C) | ||||||
| 200,0000 мВ | 0,0040 + 0,0025 | ||||||
| 2,000000 В | 0,0035 + 0,0006 | ||||||
| 20,00000 В | 0,0040 + 0,0005 | ||||||
| 200,0000 В | 0,0050 + 0,0006 | ||||||
| 300,000 В | 0,0055 + 0,0010 | ||||||
| Входной импеданс | 200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм)200 В, 300 В: 10 MОм ± 1% | ||||||
| Ток смещения по входу (25℃) | 50 пA | ||||||
| Защита по входу | 300 В | ||||||
| Подавление синфазных помех (CMRR) | 140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC） | ||||||
| Измерения силы постоянного тока | |||||||
| Диапазон | Испытательное напряжение на нагрузке | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 200,0000 мкА | 0,050 + 0,015 | ||||||
| 2,000000 мА | 0,050 + 0,003 | ||||||
| 20,00000 мА | 0,050 + 0,015 | ||||||
| 200,0000 мА | 0,050 + 0,003 | ||||||
| 1,000000 А | 0,100 + 0,020 | ||||||
| Шунт | 100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A | ||||||
| Измерение сопротивления | |||||||
| Диапазон | Тестовый ток | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 200,0000 Ом | 1 мА | 0,010+ 0,004 | |||||
| 2,000000 кОм | 1 мА | 0,010 + 0,001 | |||||
| 20,00000 кОм | 100 мкА | 0,010 + 0,001 | |||||
| 200,0000 кОм | 10 мкА | 0,010 + 0,001 | |||||
| 1,000000 МОм | 1 мкА | 0,012 + 0,001 | |||||
| 10,00000 МОм | 200 нА | 0,040 + 0,001 | |||||
| 100,0000 МОм | 200 нА || 10 МОм | 0,800 + 0,010 | |||||
| Метод измерения | 4-х или 2-х проводной | ||||||
| Максимальное сопротивление по выходу для 4х-проводной системы | 10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных | ||||||
| Защита по входу | 300 В для всех диапазонов | ||||||
| Компенсация смещения | Доступно для 200 Ом,2 кОм и 20 кОм диапазонов | ||||||
| Измерение напряжения переменного тока (среднеквадратическое значение): | |||||||
| Диапазон | Частота измерения | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 200,0000 мВ | 3 Гц -5 Гц | 1,00 + 0,04 | |||||
| 5 Гц -10 Гц | 0,35 + 0,04 | ||||||
| 10 Гц -20 кГц | 0,06 + 0,04 | ||||||
| 20 кГц -50 кГц | 0,12 + 0,05 | ||||||
| 50 кГц -100 кГц | 0,60 + 0,08 | ||||||
| 100 кГц -300 кГц | 4,00 + 0,50 | ||||||
| 2,000000 В | 3 Гц -5 Гц | 1,00 + 0,03 | |||||
| 5 Гц -10 Гц | 0,35 + 0,03 | ||||||
| 10 Гц -20 кГц | 0,06 + 0,03 | ||||||
| 20 кГц -50 кГц | 0,12 + 0,05 | ||||||
| 50 кГц -100 кГц | 0,60 + 0,08 | ||||||
| 100 кГц -300 кГц | 4,00 + 0,50 | ||||||
| 20,00000 В | 3 Гц -5 Гц | 1,00 + 0,04 | |||||
| 5 Гц -10 Гц | 0,35 + 0,04 | ||||||
| 10 Гц -20 кГц | 0,08 + 0,04 | ||||||
| 20 кГц -50 кГц | 0,15 + 0,05 | ||||||
| 50 кГц -100 кГц | 0,60 + 0,08 | ||||||
| 100 кГц -300 кГц | 4,00 + 0,50 | ||||||
| 200,0000 В | 3 Гц -5 Гц | 1,00 + 0,03 | |||||
| 5 Гц -10 Гц | 0,35 + 0,03 | ||||||
| 10 Гц -20 кГц | 0,08 + 0,03 | ||||||
| 20 кГц -50 кГц | 0,12 + 0,05 | ||||||
| 50 кГц -100 кГц | 0,60 + 0,08 | ||||||
| 100 кГц -300 кГц | 4,00 + 0,50 | ||||||
| 300,000 В | 3 Гц -5 Гц | 1,00 + 0,03 | |||||
| 5 Гц -10 Гц | 0,35 + 0,03 | ||||||
| 10 Гц -20 кГц | 0,08 + 0,03 | ||||||
| 20 кГц -50 кГц | 0,15 + 0,05 | ||||||
| 50 кГц -100 кГц | 0,60 + 0,08 | ||||||
| 100 кГц -300 кГц | 4,00 + 0,50 | ||||||
| Метод измерения | Истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах | ||||||
| Пик-фактор (крест-фактор) | ≤ 5 на полной шкале | ||||||
| Входной импеданс | 1 MОм ± 2% в параллели с | ||||||
| Защита по входу | 300 ВСКЗ для всех диапазонов | ||||||
| Полоса фильтра AC | Режим Slow: 3 Гц - 300 кГцРежим Medium: 20Гц – 300 кГцРежим Fast: 200 Гц - 300 кГц | ||||||
| Подавление синфазных помех (CMRR) | 70 дБ (для 1 кОм несимметричного сопротивления в щупе LO, | ||||||
| Измерение силы переменного тока (среднеквадратическое значение): | |||||||
| Диапазон | Частота измерения | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 200,0000 мкА | 3 Гц-5 Гц | 1,10 + 0,06 | |||||
| 5 Гц-10 Гц | 0,35 + 0,06 | ||||||
| 10 Гц-5 кГц | 0,15 + 0,06 | ||||||
| 5 кГц-10 кГц | 0,35 + 0,70 | ||||||
| 2,000000 мА | 3 Гц-5 Гц | 1,10 + 0,04 | |||||
| 5 Гц-10 Гц | 0,30 + 0,04 | ||||||
| 10 Гц-5 кГц | 0,12 + 0,04 | ||||||
| 5 кГц-10 кГц | 0,20 + 0,25 | ||||||
| 20,00000 мА | 3 Гц-5 Гц | 1,10 + 0,06 | |||||
| 5 Гц-10 Гц | 0,35 + 0,06 | ||||||
| 10 Гц-5 кГц | 0,15 + 0,06 | ||||||
| 5 кГц-10 кГц | 0,35 + 0,70 | ||||||
| 200,0000 мА | 3 Гц-5 Гц | 1,10 + 0,04 | |||||
| 5 Гц-10 Гц | 0,30 + 0,04 | ||||||
| 10 Гц-5 кГц | 0,10 + 0,04 | ||||||
| 5 кГц-10 кГц | 0,20 + 0,25 | ||||||
| 1,000000 А | 3 Гц-5 Гц | 1,10 + 0,06 | |||||
| 5 Гц-10 Гц | 0,35 + 0,06 | ||||||
| 10 Гц-5 кГц | 0,15 + 0,06 | ||||||
| 5 кГц-10 кГц | 0,35 + 0,70 | ||||||
| Метод измерения | Прямая связь на предохранителе или шунте; Связь по АC - истинное СКЗ (измеряет только AC) | ||||||
| Пик-фактор (крест-фактор) | ≤ 3 на полной шкале | ||||||
| Максимальный ток по входу | В режиме DC+AC пиковое значение тока | ||||||
| Шунт | 100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A | ||||||
| Измерение частоты и периода: | |||||||
| Диапазон | Частотный диапазон | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 200 мВ - 300 В | 3 Гц -5 Гц | 0,07 | |||||
| 5 Гц -10 Гц | 0,04 | ||||||
| 10 Гц -40 Гц | 0,02 | ||||||
| 40 Гц -300 кГц | 0,007 | ||||||
| 300 кГц -1 МГц | 0,007 | ||||||
| Время стробирования | |||||||
| 1 с (0,1ppm) | 0,1 с (1ppm) | 0,01 с (10ppm) | 0,001 с (100ppm) | ||||
| 3 Гц -5 Гц | 0 | 0,12 | 0,12 | 0,12 | |||
| 5 Гц -10 Гц | 0 | 0,17 | 0,17 | 0,17 | |||
| 10 Гц -40 Гц | 0 | 0,20 | 0,20 | 0,20 | |||
| 40 Гц -100 Гц | 0 | 0,06 | 0,21 | 0,21 | |||
| 100 Гц -300 Гц | 0 | 0,03 | 0,21 | 0,21 | |||
| 300 Гц – 1 кГц | 0 | 0,01 | 0,07 | 0,07 | |||
| > 1 кГц | 0 | 0 | 0,02 | 0,02 | |||
| Метод измерения | Метод взаимного счета, вход по AC, измерение напряжения и тока AC | ||||||
| Входной импеданс | 1 MОм ± 2% в параллели с | ||||||
| Защита по входу | 300 ВСКЗ для всех диапазонов | ||||||
| Измерение температуры | |||||||
| Резистивный датчик температуры (RTD) (R0 в пределах от 49 Ом до 2,9 кОм) | |||||||
| Тип | Диапазон измерений | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| α=0,00385 | -200°C - 660°C | 0,16°C | |||||
| α=0,00389 | -200°C - 660°C | 0,17°C | |||||
| α=0,00391 | -200°C - 660°C | 0,14°C | |||||
| α=0,00392 | -200°C - 660°C | 0,15°C | |||||
| Термическое сопротивление (при измерении 4-х проводным методом) | |||||||
| Тип | Диапазон измерений | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 2,2 кОм | -40°C - 150°C | 0,08°C | |||||
| 3 кОм | -40°C - 150°C | 0,08°C | |||||
| 5 кОм | -40°C - 150°C | 0,08°C | |||||
| 10 кОм | -40°C - 150°C | 0,08°C | |||||
| 30 кОм | -40°C - 150°C | 0,08°C | |||||
| Термопары | |||||||
| Тип | Диапазон измерений | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| B | 0°C - 1820°C | 0,76°C | |||||
| E | - 270°C - 1000°C | 0,5°C | |||||
| J | - 210°C - 1200°C | 0,5°C | |||||
| K | - 270°C - 1372°C | 0,5°C | |||||
| N | - 270°C - 1300°C | 0,5°C | |||||
| R | - 50°C – 1768,1°C | 0,5°C | |||||
| S | - 50°C – 1768,1°C | 0,6°C | |||||
| T | 270°C - 400°C | 0,5°C | |||||
| Параметры совместимых модулей | |||||||
| Модуль мультиплексора MC3120 (опция) | |||||||
| Количество каналов | 20, 4-х или 2-х проводной метод измерения | ||||||
| Соединение с модулем цифрового мультиметра | Да | ||||||
| Скорость сканирования | 60 каналов/с | ||||||
| Скорость открытия/закрытия | 200 каналов/с | ||||||
| Максимальные параметры по входу | |||||||
| Напряжение ( DC, АССКЗ) | 300 ВСКЗ | ||||||
| Ток ( DC, АССКЗ) | 1 АСКЗ | ||||||
| Мощность (Вт, ВА) | 50 ВА | ||||||
| Изоляция (канал-канал, канал-земля) | 300 ВСКЗ | ||||||
| Параметры постоянного напряжения | |||||||
| Смещение | 5 мкВ | ||||||
| Сопротивление закрытого канала | |||||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | ||||||
| Параметры переменного напряжения | |||||||
| Полоса частот | 1 МГц | ||||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | ||||||
| Нагрузочная емкость (HI-LO) | 100 пФ | ||||||
| Емкость между измерительной «землей» и корпусом (LO-GND) | 200 пФ | ||||||
| Другие данные | |||||||
| Точность компенсации холодного спая | 0,8°C | ||||||
| Количество циклов переключения без нагрузки | 100 млн | ||||||
| Количество циклов переключения с нагрузкой | 100 тыс. | ||||||
| Рабочая температура | от 0°C до 55°C | ||||||
| Температура хранения | от -20°C до 70°C | ||||||
| Влажность | до 40°C/80% | ||||||
| Модуль мультиплексора MC3132 (опция) | |||||||
| Количество каналов | 32, 4-х или 2-х проводной метод измерения | ||||||
| Соединение с модулем цифрового мультиметра | Да | ||||||
| Скорость сканирования | 60 каналов/с | ||||||
| Скорость открытия/закрытия | 200 каналов/с | ||||||
| Максимальные параметры по входу | |||||||
| Напряжение (DC, АССКЗ) | 300 ВСКЗ | ||||||
| Ток (DC, АССКЗ) | 1 АСКЗ | ||||||
| Мощность (Вт, ВА) | 50 ВА | ||||||
| Изоляция (канал-канал, канал-земля) | 300 ВСКЗ | ||||||
| Параметры постоянного напряжения | |||||||
| Смещение | 5 мкВ | ||||||
| Сопротивление закрытого канала | |||||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | ||||||
| Параметры переменного напряжения | |||||||
| Полоса частот | 1 МГц | ||||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | ||||||
| Нагрузочная емкость (HI-LO) | 100 пФ | ||||||
| Емкость между измерительной «землей» и корпусом (LO-GND) | 200 пФ | ||||||
| Другие данные | |||||||
| Точность компенсации холодного спая | 0,8°C | ||||||
| Количество циклов переключения без нагрузки | 100 млн | ||||||
| Количество циклов переключения с нагрузкой | 100 тыс. | ||||||
| Рабочая температура | от 0°C до 55°C | ||||||
| Температура хранения | от -20°C до 70°C | ||||||
| Влажность | до 40°C/80% | ||||||
| Модуль мультиплексора MC3164 (опция) | |||||||
| Количество каналов | 64, 1-проводной метод измерения | ||||||
| Соединение с модулем цифрового мультиметра | Да | ||||||
| Скорость сканирования | 60 каналов/с | ||||||
| Скорость открытия/закрытия | 200 каналов/с | ||||||
| Максимальные параметры по входу | |||||||
| Напряжение (DC, АССКЗ) | 300 ВСКЗ | ||||||
| Ток (DC, АССКЗ) | 1 АСКЗ | ||||||
| Мощность (Вт, ВА) | 50 ВА | ||||||
| Изоляция (канал-канал, канал-земля) | 300 ВСКЗ | ||||||
| Параметры постоянного напряжения | |||||||
| Смещение | 5 мкВ | ||||||
| Сопротивление закрытого канала | |||||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | ||||||
| Параметры переменного напряжения | |||||||
| Полоса частот | 1 МГц | ||||||
| Перекрестные помехи канал-канал,1 МГц | -18 дБ | ||||||
| Нагрузочная емкость (HI-LO) | 100 пФ | ||||||
| Емкость между измерительной «землей» и корпусом (LO-GND) | 200 пФ | ||||||
| Другие данные | |||||||
| Точность компенсации холодного спая | 0,8°C | ||||||
| Количество циклов переключения без нагрузки | 100 млн | ||||||
| Количество циклов переключения с нагрузкой | 100 тыс. | ||||||
| Рабочая температура | от 0°C до 55°C | ||||||
| Температура хранения | от -20°C до 70°C | ||||||
| Влажность | до 40°C/80% | ||||||
| Модуль мультиплексора MC3324 (опция) | |||||||
| Количество каналов | 20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения | ||||||
| Соединение с модулем цифрового мультиметра | Да | ||||||
| Скорость сканирования | 60 каналов/с | ||||||
| Скорость открытия/закрытия | 200 каналов/с | ||||||
| Максимальные параметры по входу | |||||||
| Напряжение (DC, АССКЗ) | 300 ВСКЗ | ||||||
| Ток (DC, АССКЗ) | 1 АСКЗ | ||||||
| Мощность (Вт, ВА) | 50 ВА | ||||||
| Изоляция (канал-канал, канал-земля) | 300 ВСКЗ | ||||||
| Параметры постоянного напряжения | |||||||
| Смещение | 5 мкВ | ||||||
| Сопротивление закрытого канала | |||||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | ||||||
| Параметры переменного напряжения | |||||||
| Полоса частот | 1 МГц | ||||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | ||||||
| Нагрузочная емкость (HI-LO) | 100 пФ | ||||||
| Емкость между измерительной «землей» и корпусом (LO-GND) | 200 пФ | ||||||
| Другие данные | |||||||
| Точность компенсации холодного спая | 0,8°C | ||||||
| Количество циклов переключения без нагрузки | 100 млн | ||||||
| Количество циклов переключения с нагрузкой | 100 тыс. | ||||||
| Рабочая температура | от 0°C до 55°C | ||||||
| Температура хранения | от -20°C до 70°C | ||||||
| Влажность | до 40°C/80% | ||||||
| Модуль коммутации MC3416 (опция) | |||||||
| Количество каналов | 16, однополюсный двухпозиционный переключатель (SPDL) | ||||||
| Соединение с модулем цифрового мультиметра | Нет | ||||||
| Скорость сканирования | - | ||||||
| Скорость открытия/закрытия | 200 каналов/с | ||||||
| Максимальные параметры по входу | |||||||
| Напряжение (DC, АССКЗ) | 300 ВСКЗ | ||||||
| Ток (DC, АССКЗ) | 2 АСКЗ | ||||||
| Мощность (Вт, ВА) | 60 ВА | ||||||
| Изоляция (канал-канал, канал-земля) | 300 ВСКЗ | ||||||
| Параметры постоянного напряжения | |||||||
| Смещение | 3 мкВ | ||||||
| Сопротивление закрытого канала | |||||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | ||||||
| Параметры переменного напряжения | |||||||
| Полоса частот | 1 МГц | ||||||
| Перекрестные помехи канал-канал,1 МГц | -15 дБ | ||||||
| Нагрузочная емкость (HI-LO) | |||||||
| Емкость между измерительной «землей» и корпусом (LO-GND) | |||||||
| Другие данные | |||||||
| Точность компенсации холодного спая | - | ||||||
| Количество циклов переключения без нагрузки | 100 млн | ||||||
| Количество циклов переключения с нагрузкой | 100 тыс. | ||||||
| Рабочая температура | от 0°C до 55°C | ||||||
| Температура хранения | от -20°C до 70°C | ||||||
| Влажность | до 40°C/80% | ||||||
| Матричный коммутатор МC3648 (опция) | |||||||
| Количество каналов | 4x8, 2-х проводной метод измерения | ||||||
| Соединение с модулем цифрового мультиметра | Нет | ||||||
| Скорость сканирования | - | ||||||
| Скорость открытия/закрытия | 200 каналов/с | ||||||
| Максимальные параметры по входу | |||||||
| Напряжение (DC, АССКЗ) | 300 ВСКЗ | ||||||
| Ток (DC, АССКЗ) | 1 АСКЗ | ||||||
| Мощность (Вт, ВА) | 60 ВА | ||||||
| Изоляция (канал-канал, канал-земля) | 300 ВСКЗ | ||||||
| Параметры постоянного напряжения | |||||||
| Смещение | 5 мкВ | ||||||
| Сопротивление закрытого канала | |||||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | ||||||
| Параметры переменного напряжения | |||||||
| Полоса частот | 1 МГц | ||||||
| Перекрестные помехи канал-канал,1 МГц | -18 дБ | ||||||
| Нагрузочная емкость (HI-LO) | 100 пФ | ||||||
| Емкость между измерительной «землей» и корпусом (LO-GND) | 200 пФ | ||||||
| Другие данные | |||||||
| Точность компенсации холодного спая | - | ||||||
| Количество циклов переключения без нагрузки | 100 млн | ||||||
| Количество циклов переключения с нагрузкой | 100 тыс. | ||||||
| Рабочая температура | от 0°C до 55°C | ||||||
| Температура хранения | от -20°C до 70°C | ||||||
| Влажность | до 40°C/80% | ||||||
| Многофункциональный модуль MC3534 | |||||||
| Цифровой вход/выход (DIO) | |||||||
| Порт 1,2,3,4 | 8-бит, вход или выход, неизолированный | ||||||
| Тип Uвх(L) | |||||||
| TTL-уровень | |||||||
| 5 В CMOS | |||||||
| 3,3 В CMOS | |||||||
| 2,5 В CMOS | |||||||
| Установка пользователем | порог - 0,3В | ||||||
| Оповещение | годен/не годен, по маске | ||||||
| Скорость срабатывания оповещения | 4 мс | ||||||
| Задержка | 5 мс | ||||||
| Скорость чтения/записи | 100/с | ||||||
| Тип Uвх(Н) | |||||||
| TTL-уровень | >2,0 В | ||||||
| 5 В CMOS | >3,5 В | ||||||
| 3,3 В CMOS | >2,3 В | ||||||
| 2,5 В CMOS | >1,75 В | ||||||
| Установка пользователем | порог + 0,3В | ||||||
| Оповещение | годен/не годен, по маске | ||||||
| Скорость срабатывания оповещения | 4 мс | ||||||
| Задержка | 5 мс | ||||||
| Скорость чтения/записи | 100/с | ||||||
| Тип Uвых(L) | |||||||
| TTL-уровень | |||||||
| 5 В CMOS | |||||||
| 3,3 В CMOS | |||||||
| 2,5 В CMOS | |||||||
| Установка пользователем | |||||||
| Оповещение | годен/не годен, по маске | ||||||
| Скорость срабатывания оповещения | 4 мс | ||||||
| Задержка | 5 мс | ||||||
| Скорость чтения/записи | 100/с | ||||||
| Тип Uвых(Н) | |||||||
| TTL-уровень | >4,8 В при Iвых=1 мA | ||||||
| 5 В CMOS | >4,8 В при Iвых=1 мA | ||||||
| 3,3 В CMOS | >3,15 В при Iвых=1 мA | ||||||
| 2,5 В CMOS | >2,35 В при Iвых=1 мA | ||||||
| Установка пользователем | >(уровень-0,2 В) при Iвых=1 мA | ||||||
| Оповещение | годен/не годен, по маске | ||||||
| Скорость срабатывания оповещения | 4 мс | ||||||
| Задержка | 5 мс | ||||||
| Скорость чтения/записи | 100/с | ||||||
| Тип Uвх(Н) Макс | |||||||
| TTL-уровень | |||||||
| 5 В CMOS | |||||||
| 3,3 В CMOS | |||||||
| 2,5 В CMOS | |||||||
| Установка пользователем | |||||||
| Оповещение | годен/не годен, по маске | ||||||
| Скорость срабатывания оповещения | 4 мс | ||||||
| Задержка | 5 мс | ||||||
| Скорость чтения/записи | 100/с | ||||||
| Входной счетчик (TOT) | |||||||
| Высокоскоростной (ТОТ1, ТОТ2) | С нормальной скоростью (ТОТ3, ТОТ4) | ||||||
| Максимальное значение счетчика | 232-1 | 232-1 | |||||
| Вход | 10 МГц (макс), отклик по нарастающему или спадающему фронту, программируемый | 100 кГц (макс), отклик по нарастающему или спадающему фронту, программируемый | |||||
| Сигнальный уровень | CMOS 3,3 В, допустимое значение 5 В | от 1 Вп-п до 42 Вп , смещение от -12 В до +12 В | |||||
| Пороговый уровень | Фиксированный при CMOS 3,3 В | от -12 В до + 12 В, программируемый | |||||
| Закрытый вход | CMOS 3,3В -Hi, CMOS 3,3В - Lo или отсутствие, допуск 5 В | CMOS 3.3В -Hi, CMOS 3.3В - Lo или отсутствие, допуск 5 В | |||||
| Сброс счетчика | Ручной или чтение-сброс | Ручной или чтение-сброс | |||||
| Скорость чтения | 100/с | 100/с | |||||
| Аналоговый выход (DAC) | |||||||
| DAC 1,2,3,4 | ± 12 В, неизолированный (с заземлением) | ||||||
| Разрешение | 1 мВ | ||||||
| Выходной ток | 10 мА макс, | ||||||
| Время установки | От 1 мс до 0,01% выходного сигнала | ||||||
| Годовая погрешность (Tкалибр°C ±5 °C) | ± (% вых, значения+ мВ) 0,25% + 20 мВ | ||||||
| Температурный коэффициент | ± (0,015% + 1 мВ) / ℃ | ||||||
| Общие характеристики | |||||||
| Тип дисплея | Цветной 4,3’ TFT экран | ||||||
| Питание | 220 В ,50 Гц | ||||||
| Интерфейсы связи | USB Device, USB Host, LAN ,RS-232, Digital I/O , GPIB | ||||||
| Потребляемая мощность | не более 25 ВА | ||||||
| Рабочий диапазон температур | от 0 °C до 40 °C | ||||||
| Габариты | 159 х 239 х 373,4 мм | ||||||
| Вес | 5,7 кг | ||||||
Оплата и доставка
Оплата
Оплата для юридических лиц- безналичный расчет на основании выставленного счета поставщиком. Все необходимые документы (оригинал счета, товарная и налоговая накладные) будут доставлены вместе с заказом.
Банковские реквизиты:
ООО "ДЭНИТЕЛ"
Юридический адрес: 198152, г. Санкт-Петербург, ул. Краснопутиловская, д.69, литера А, помещ. 18-Н, ком. ОФИС 213А
ОГРН 1227800166560
ИНН 7805801239
КПП 780501001
Счёт получателя 40702 810 3 9016 0003987
Банк получателя ПАО "БАНК "САНКТ-ПЕТЕРБУРГ"
Кор. Счёт 30101 810 9 0000 0000790
БИК 044030790
Оплата для физических лиц осуществляется банковской картой при оформлении заявки у менеджера на покупку.
Оплата с использованием банковских карт следующих платёжных систем:
МИР;
VISA International;
Mastercard Worldwide.
Способ оплаты дополнительно может быть согласован при оформлении заявки на покупку.
Доставка
Для Вашего удобства мы предлагаем несколько способов доставки на выбор.
- Самовывоз. Вы всегда можете отказаться от нашей доставки и забрать заказ своей транспортной компанией.
- Доставка по России.
- Доставка за пределы России.
Доставка осуществляется с помощью транспортных компаний:
ТК «Деловые линии»
Сайт: Грузоперевозки Москва и Россия - транспортная компания Деловые Линии (dellin.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
Грузы от 0.5 кг до 3000+ кг
ТК «Курьер Сервис Экспресс»
Сайт: Курьерская служба доставки посылок — официальный сайт КСЭ (cse.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «ПЭК»
Сайт: Грузоперевозки по Москве, области и РФ | Транспортная компания ПЭК (pecom.ru)
Срок: доставки 3-6 дней в зависимости от региона.
Расчёт стоимости: Калькулятор
Проверка посылки: Статус заказа
ТК «СДЭК»
Сайт : СДЭК — услуги курьерской службы для частных лиц (cdek.ru)
Срок доставки: 3-6 дней в зависимости от региона.
Расчет стоимости: Калькулятор
Статус доставки: Отследить посылку
Более подробную информацию по возможности и стоимости доставки уточняйте у менеджеров компании DENITEL
+7 (812) 200-50-76
Техническая поддержка
Гарантия на товар
Сервисное сопровождение
Собственный склад
